643260100604

产品分类: 圆形连接器
厂牌: WURTH
产品描述:
供应商型号: 10B-4168233-4
供应商: 国内现货
标准整包数: 1

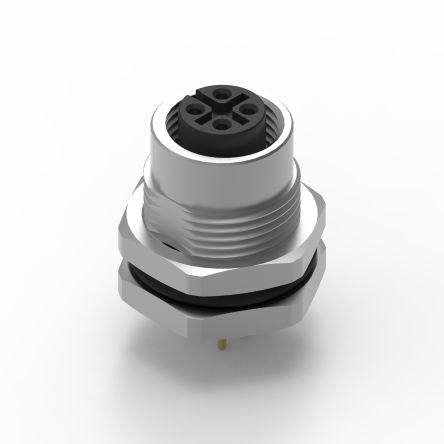

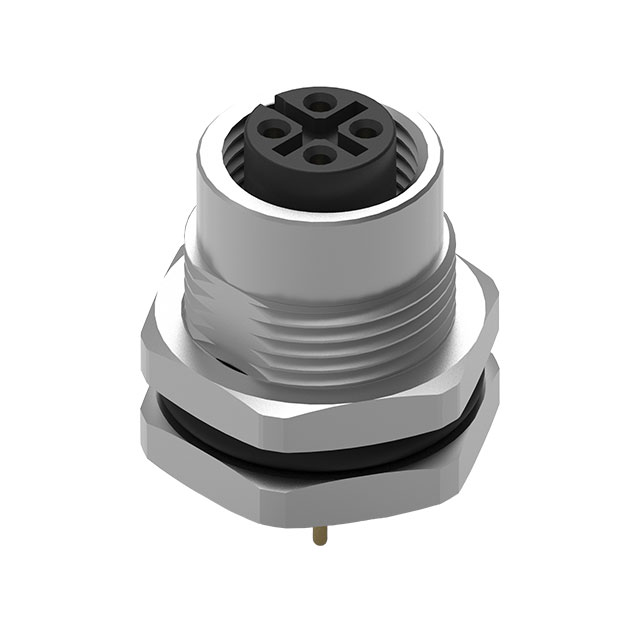

WURTH 圆形连接器 643260100604

643260100604概述

    WR-CIRC M12 Screw - Coding A - Panel PCB Technical Manual

    1. 产品简介


    WR-CIRC M12 Screw是为通用电子产品设计的一种电子组件。它主要用于连接面板与印刷电路板(PCB),提供可靠的电气连接和机械支撑。此螺钉编码为A,具有广泛的应用范围,如家用电器、工业控制系统、通信设备等。

    2. 技术参数


    | 参数 | 规格 | 单位 |
    |
    | 面板厚度 | 4.5 mm | 最大 |
    | 面板螺母紧固扭矩 | 1 - 1.4 | Nm |
    | 面板螺母螺纹 | PG9
    | PCB厚度 | 1.6 mm
    | 极性 | 4
    | 类型 | 女性插头
    | 适用循环次数 | 100次
    | 绝缘材料 | PA66
    | 绝缘材料阻燃等级 | UL94 V-0
    | 绝缘颜色 | 黑色
    | 接触材料 | 铜合金
    | 接触镀层 | 金
    | 外壳材料 | 锌合金
    | 外壳镀层 | 镍
    | 工作温度范围 | -40°C至+90°C
    | 防护等级 | IP68
    | 额定电流 | 5 A
    | 工作电压 | 250 V
    | 接触电阻(初始) | 10 mΩ最大
    | 耐压值 | 1分钟1400V(交流)
    | 绝缘电阻 | 100 MΩ最小

    3. 产品特点和优势


    - 高可靠性:适用于各种苛刻条件下的使用。
    - 耐用性:能承受高达100次的插拔循环。
    - 安全性:通过IP68防护等级认证,可以在恶劣环境中使用。
    - 适应性强:适用于广泛的电气和机械系统,可以确保良好的电气连接性能。
    - 环境友好:符合RoHS、REACH认证标准,无有害物质。

    4. 应用案例和使用建议


    - 应用场景:典型应用包括家用电器、工业控制设备、通信设备等。
    - 使用建议:在安装过程中要特别注意避免直接机械冲击,尤其是PCB重叠导致的冲击。此外,在清洁时不要使用刷子,以防止损坏关键功能区域。如果在户外使用,需要考虑额外的紫外线保护措施。

    5. 兼容性和支持


    - 兼容性:此产品仅与Würth Elektronik的其他相关组件配套使用最佳。
    - 技术支持:如有需要,可以通过提供的联系方式联系厂商获得技术支持。

    6. 常见问题与解决方案


    - Q1: 产品能否用于高温环境?
    - A1: 可以。该产品的额定工作温度范围为-40°C至+90°C。

    - Q2: 安装过程中如何避免接触受损?
    - A2: 在安装过程中避免直接机械冲击,确保正确安装面板上的连接器。

    7. 总结和推荐


    综上所述,WR-CIRC M12 Screw是一款性能可靠、用途广泛的电子组件。其高耐久性、优异的电气性能和优良的机械结构使其成为多种应用场景的理想选择。因此,强烈推荐此产品用于一般电子设备的设计和制造中。

643260100604参数

参数
类型 -
颜色 -
端接 -
额定电流 -
外壳材料 -
针脚数 -
触头镀层 - 配接 -
安装方式 面板安装
包装方式 托盘

643260100604厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

643260100604数据手册

厂牌 PDF简要描述 下载
WURTH 圆形连接器 WURTH 643260100604 643260100604数据手册

643260100604封装设计

查看详情并下载
Symbol
Footprint
3D Model
