643462100608

产品分类: 圆形连接器
厂牌: WURTH
产品描述:
供应商型号: 10B-4168266-4
供应商: 国内现货
标准整包数: 1

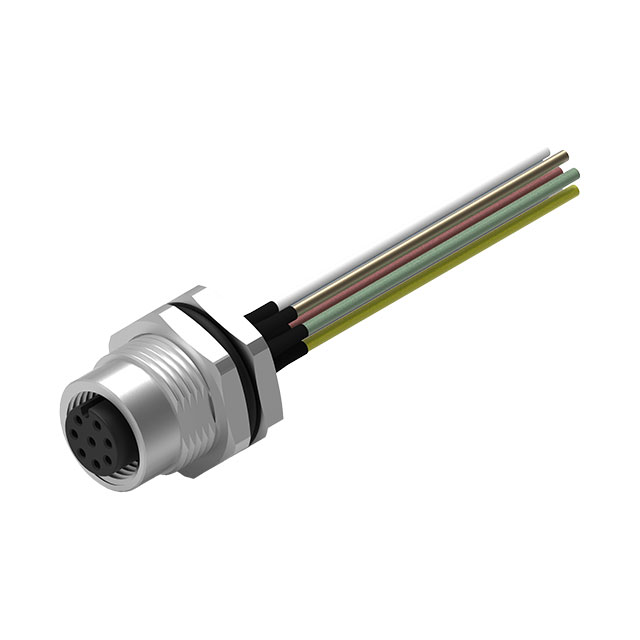

WURTH 圆形连接器 643462100608

643462100608概述

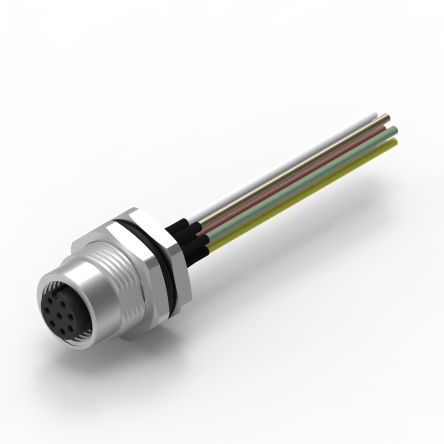

    WR-CIRC M12 Screw - Coding A - Panel + Wires 技术手册解析

    1. 产品简介


    产品类型:
    - WR-CIRC M12 Screw - Coding A - Panel + Wires,型号为643462100608。
    - 这是一种用于一般电子设备的螺纹连接器。
    主要功能:
    - 适用于各种电子设备的面板连接。
    - 支持最高额定电流为2A,最高工作电压为30V。
    - 具备防水防尘能力(IP68)。
    应用领域:
    - 广泛应用于通信设备、工业自动化设备及消费电子产品中。

    2. 技术参数


    | 参数类别 | 规格描述 | 单位 |
    |
    | 尺寸规格 | O:20±0.25 | mm |
    18±0.25 | mm |
    1 | mm |
    7 | mm |
    6 | mm |
    2 | mm |
    3 | mm |
    5 | mm |
    4 | mm |
    8 | mm |
    5±0.25 | mm |
    20±0.25 | mm |
    10±5 | mm |
    500±40 | mm |
    | 推荐面板切口 | 13.6±0.1 | mm |
    15.4±0.1 | mm |
    | 连接颜色分配 | 1: White
    2: Brown
    3: Green
    4: Yellow
    5: Grey
    6: Pink
    7: Blue
    8: Red
    | 电气特性 | 额定电流 | 2A |
    工作电压 | 30V |
    初始接触电阻 | 10mΩ |
    耐压 | 650V |
    绝缘电阻 | 100MΩ |
    | 材料特性 | 绝缘材料 | PA66 |
    绝缘材料阻燃等级 | UL94 V-0 |
    接触材料 | 铜合金 |
    接触镀层 | 金 |
    外壳材料 | 锌合金 |
    外壳镀层 | 镍 |
    | 环境参数 | 工作温度范围 | -40°C 至 +90°C |
    存储条件 | 建议不超过12个月 |

    3. 产品特点和优势


    - 高可靠性:符合UL94 V-0防火标准,提供良好的机械强度。
    - 高性能:工作电压高达30V,能够承受650V的耐压测试。
    - 广泛适用性:具备IP68防护等级,适应各种恶劣环境。
    - 简便安装:预定义的颜色编码简化了配线过程,使得安装更为便捷。

    4. 应用案例和使用建议


    应用案例:
    - 工业自动化:应用于工业控制系统中的传感器和执行器之间。
    - 电信设备:用于基站内部组件间的互连。
    - 消费电子:用于家电设备中的电源连接。
    使用建议:
    - 环境因素:确保连接器在正常的工作温度范围内操作,且避免阳光直射。
    - 安装注意事项:正确安装面板,避免重力造成的不当压力。
    - 清洁和维护:定期检查,确保无灰尘和杂物进入。

    5. 兼容性和支持


    - 兼容性:建议使用原装匹配的产品和工具进行连接,以保证最佳效果。
    - 技术支持:Würth Elektronik eiSos GmbH & Co. KG 提供专业的技术支持服务。

    6. 常见问题与解决方案


    | 问题描述 | 解决方法 |

    | 连接器损坏 | 检查是否有不当的机械冲击;重新检查装配步骤。 |
    | 无法达到指定工作温度 | 确保安装位置通风良好,避免过热。 |
    | 接触不良 | 确保接线牢固,连接部位清洁无尘。 |

    7. 总结和推荐


    综合评估:
    - 优点:高可靠性、优异的电气特性、便捷的安装流程。
    - 推荐使用:强烈推荐用于工业自动化、电信设备和消费电子等领域。
    通过上述内容,我们可以看到 WR-CIRC M12 Screw - Coding A - Panel + Wires 是一款性能优异且适用范围广泛的电子元件。无论是工业应用还是消费类电子产品,它都表现出色。如果你需要一个可靠的连接器,这个产品绝对值得考虑。

643462100608参数

参数
类型 -
颜色 -
端接 -
额定电流 -
外壳材料 -
针脚数 -
触头镀层 - 配接 -
安装方式 面板安装
包装方式 袋装

643462100608厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。
