430783051816

产品分类: 轻触开关
厂牌: WURTH
产品描述: 12V(DC) Off-Mom SPST-NO 1.6N 1000000Cycles 50mA 400μm 5.1mm 贴片安装,黏合安装 6.2mm*6.2mm*5.1mm
供应商型号: 3806204
供应商: 海外现货
标准整包数: 1

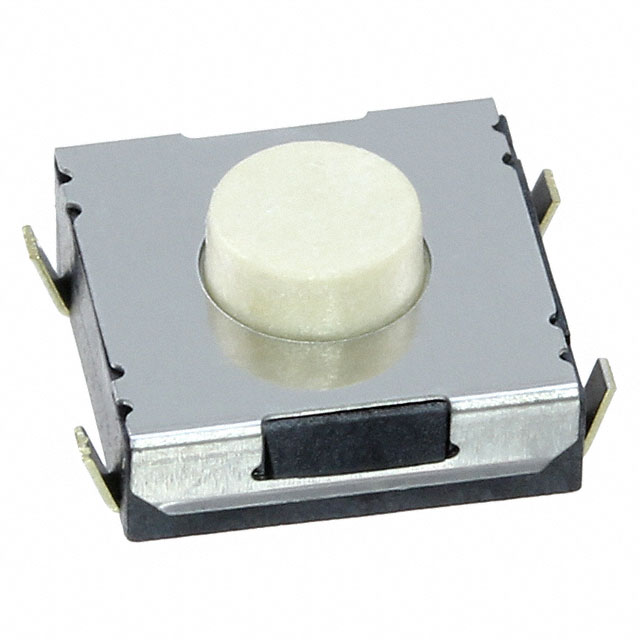

WURTH 轻触开关 430783051816

430783051816概述


    产品简介


    WS-TASV J-Hook SMT IP67 Tact Switch(430783051816)
    WS-TASV J-Hook SMT IP67 Tact Switch 是一款适用于通用电子设备的小型开关,具有出色的防护能力和耐用性。这款轻触开关采用表面贴装技术(SMT),并达到了IP67防护等级,能够在恶劣环境下稳定运行。主要用于消费电子、工业控制和通信设备等领域。

    技术参数


    - 尺寸(长×宽×高): 6 x 6 x 5.1 mm
    - 推荐焊盘图案:
    - 长度: 8.5 mm
    - 宽度: 3.05 mm
    - 电气特性:
    - 额定电流 (IR): 50 mA
    - 额定电压 (VR): 12 V (DC)
    - 接触电阻(初始): 100 mΩ 最大
    - 接触电阻(寿命测试后): 2 Ω 最大
    - 绝缘电阻: 500 V (DC) 100 MΩ 最小
    - 耐压: 1 分钟 250 V (AC)
    - 跳动时间: 10 ms 最大
    - 机械特性:
    - 操作力: 160 g ± 60g
    - 电气寿命: 100 万次循环
    - 行程: 0.4 mm ± 0.2 mm
    - 工作温度范围: -40°C 到 +85°C
    - 储存条件: 温度 < 40°C,相对湿度 < 75% RH
    - 湿敏等级 (MSL): 1 级
    - 防护等级: IP67
    - 认证: 符合 RoHS、REACH 和无卤素标准

    产品特点和优势


    WS-TASV J-Hook SMT IP67 Tact Switch 在多个方面展现出其独特的功能和优势:
    1. 坚固耐用: 采用了不锈钢材料和耐高温的硅橡胶按钮,确保在极端环境下的可靠性和耐用性。
    2. 高防护等级: 达到IP67防护等级,可以在粉尘和水雾环境中稳定运行。
    3. 高可靠性: 设计寿命超过100万次操作,满足各种应用需求。
    4. 符合标准: 满足多项国际标准如RoHS、REACH和无卤素要求,保证环保合规。
    5. 易于集成: 表面贴装技术(SMT)便于快速安装,适合自动化生产流程。

    应用案例和使用建议


    WS-TASV J-Hook SMT IP67 Tact Switch 广泛应用于多种电子设备中,例如智能手机、平板电脑、智能家居设备和工业控制系统。在使用过程中,需要注意以下几点以保证其长期稳定运行:
    1. 操作注意事项: 避免在按钮上施加过大的力,以免损坏开关。
    2. 清洁和保养: 若需清洗设备,请遵循指定的清洁程序,避免长时间浸泡或使用腐蚀性清洁剂。
    3. 安装建议: 尽量保持按钮垂直操作,避免因偏心操作导致按钮损坏或失效。

    兼容性和支持


    WS-TASV J-Hook SMT IP67 Tact Switch 与市场上主流的电子产品兼容性良好,可广泛应用于各类电子设备。制造商提供了详尽的技术支持和售后服务,确保客户在设计和使用过程中能够得到及时帮助。此外,用户还可以通过官方网站获取更多关于CAD模型和技术文档的下载资源。

    常见问题与解决方案


    1. 问题: 开关出现接触不良现象。
    - 解决方案: 检查电路连接是否松动,重新焊接接触点,确保良好的电气连接。
    2. 问题: 开关出现跳动现象。
    - 解决方案: 确认操作力是否均匀,适当调整操作力,以减少跳动现象。
    3. 问题: 开关无法正常复位。
    - 解决方案: 检查安装是否正确,确认无阻碍物影响开关复位,必要时可以重新安装开关。

    总结和推荐


    综上所述,WS-TASV J-Hook SMT IP67 Tact Switch 是一款性能优越且广泛适用的轻触开关。其坚固耐用的设计、高防护等级和优异的电气性能使其成为各类电子设备的理想选择。无论是用于消费电子还是工业应用,WS-TASV都能提供卓越的表现和长久的使用寿命。强烈推荐此款产品给需要高性能开关解决方案的用户和设计师。

430783051816参数

参数
操作力 1.6N
开关功能 Off-Mom
开关配置 SPST-NO
电流额定值 50mA
电压额定值 12V(DC)
执行器高度 5.1mm
执行器行程 400μm
机械寿命 1000000Cycles
长*宽*高 6.2mm*6.2mm*5.1mm
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

430783051816厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

430783051816数据手册

厂牌 PDF简要描述 下载
WURTH 轻触开关 WURTH 430783051816 430783051816数据手册

430783051816封装设计

查看详情并下载
Symbol
Footprint
3D Model
