7687480152

产品分类: 插件电感
厂牌: WURTH
产品描述: 750mA 1.5mH ±5% 通孔安装
供应商型号: 4036695
供应商: 海外现货
标准整包数: 1

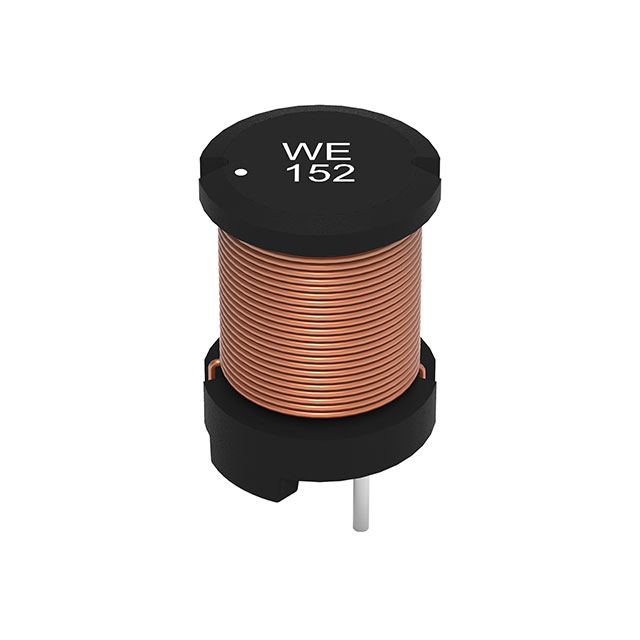

WURTH 插件电感 7687480152

7687480152概述


    产品简介

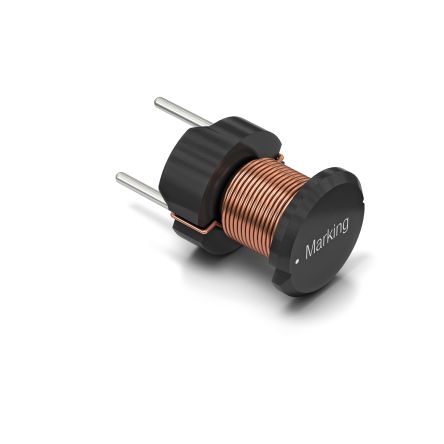

    WE-TI HV Radial Leaded Wire Wound Inductor (高电压径向引线式绕线电感) 是一种专为通用电子设备设计的高电压电感器。该产品适用于各种电子设备中,尤其在需要高电压处理能力的电路中表现优异。其独特的设计使得它在各类电源管理、滤波及信号处理等领域有着广泛的应用。

    技术参数


    | 参数 | 值 | 单位 | 公差 |
    ||
    | 电感(L) | 1500 | µH | ±5% |
    | 额定电流(IR) | 0.55 | A | max |
    | 饱和电流(ISAT) | 0.75 | A | typ |
    | 直流电阻(RDC) | 1500 | mΩ | typ |
    1800 | mΩ | max |
    | 自谐振频率(fres) | 1.1 | MHz | typ |
    | 工作电压(VDC) | 400 | V | max |

    产品特点和优势


    1. 高电压适应性:额定工作电压高达400V,适合高压应用场合。
    2. 低直流电阻:低直流电阻(典型值1500mΩ)可以降低功耗,提高效率。
    3. 宽工作温度范围:从-40°C到+125°C的工作温度范围,确保了在极端环境下的稳定运行。
    4. 良好的散热性能:通过合理的结构设计和材料选择,有效降低了温度上升对性能的影响。
    5. 环保认证:符合RoHS、REACH等环保标准,无卤素,适合绿色电子设备的生产。

    应用案例和使用建议


    应用案例
    1. 电源管理:应用于开关电源、稳压电源等设备中,能够有效地滤波和稳定输出电压。
    2. 信号处理:在信号传输路径中用于滤波,提升信号质量。
    3. 电磁兼容:作为EMC器件使用,帮助减少电磁干扰。
    使用建议
    1. 确保符合电气特性要求:在使用时要确保电流不超过额定电流,避免因过热而导致损坏。
    2. 正确的焊接工艺:遵循供应商推荐的焊接曲线,以确保良好的焊点质量和长期可靠性。
    3. 注意存储条件:在不使用时,建议在原包装内储存,避免光照直射,且在12个月内使用,以免影响其性能。

    兼容性和支持


    - 兼容性:该产品适用于多数标准电路板,易于集成到现有系统中。
    - 支持:Würth Elektronik eiSos提供全面的技术支持和售后服务,包括产品咨询、故障诊断和解决方案等。

    常见问题与解决方案


    1. Q: 为什么电感值会随电流变化?
    - A: 由于磁饱和效应,电感值会随着电流增加而减小。这种现象是正常的,只要在额定范围内使用即可。

    2. Q: 如何判断电感是否失效?
    - A: 可以通过测量直流电阻和自谐振频率来检查电感的状态。如果这两个值显著偏离额定值,则可能需要更换新的电感。
    3. Q: 存储过程中需要注意哪些事项?
    - A: 电感在原包装中存储时间不应超过12个月,否则可能出现终端退化,导致焊锡不良。此外,避免长时间暴露在阳光下。

    总结和推荐


    WE-TI HV Radial Leaded Wire Wound Inductor (高电压径向引线式绕线电感) 是一款高性能的电感器,具有广泛的适用性和优越的性能指标。其良好的环境适应性、高可靠性以及全面的支持服务使其成为各种高电压应用的理想选择。综上所述,强烈推荐此款电感器用于需要高压、高温和高可靠性的电子设备中。

7687480152参数

参数
直流电阻(DCR) -
额定电流 750mA
Q值 -
测试频率 -
电感值 1.5mH
饱和电流(LSAT) -
自谐振频率(SRF) -
容差 ±5%
安装方式 通孔安装
包装方式 托盘

7687480152厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

7687480152数据手册

厂牌 PDF简要描述 下载
WURTH 插件电感 WURTH 7687480152 7687480152数据手册

7687480152封装设计

查看详情并下载
Symbol
Footprint
3D Model
