首页  >  产品百科  >  1130-102K-RC

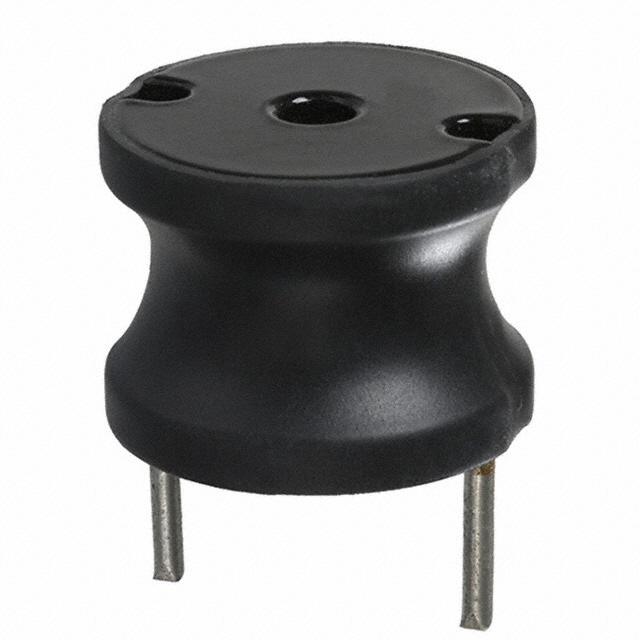

1130-102K-RC

产品分类: 插件电感
厂牌: BOURNS
产品描述: 1KHz 2A 1mH 426mΩ ±10% 通孔安装 27.94mm(长度)*21.34mm(高度)
供应商型号: N-1130-102K-RC
供应商: 云汉优选
标准整包数: 1
BOURNS 插件电感 1130-102K-RC

1130-102K-RC概述

    高电流扼流线圈(1130系列)技术手册

    产品简介


    高电流扼流线圈是用于电力传输和控制电路的关键电子元器件。这类元件在通信设备、电源供应器、电机驱动系统等领域广泛应用。1130系列特别适用于需要处理大电流的应用场景,如工业自动化、服务器电源管理和汽车电子系统等。

    技术参数


    以下是1130系列高电流扼流线圈的主要技术参数:
    | 规格 | 1130-1R0M-RC | 1130-1R2M-RC | ... | 1130-102K-RC |

    | 电感 (μH) | 1.0 | 1.2 | ... | 1000 |
    | 最大直流电阻 (Ω) | 0.003 | 0.003 | ... | 0.426 |
    | 最大直流电流 (A) | 21 | 21 | ... | 2 |
    | 外形尺寸 (mm) | 0.80 x 0.081 | 0.80 x 0.081 | ... | 0.75 x 0.029 |
    这些数据详细描述了产品的电学性能和机械规格。此外,该系列还具备以下几个显著特性:
    - 极高的电流承载能力
    - 低直流电阻(DCR)
    - 环氧涂层铁氧体线轴核心
    - VW-1级缩管覆盖绕组
    - 自带引脚
    - 固定引脚间距
    - 中心孔用于机械安装
    - 绝缘电压:终端到缩管盖 2500 Vrms;终端到芯部 1000 Vrms
    - 工作温度范围:-55°C 至 +105°C

    产品特点和优势


    1130系列高电流扼流线圈具有卓越的性能和可靠性,特别是在处理大电流时表现出色。其低DCR特性使得功率损耗极小,有助于提高系统的整体效率。另外,该系列元件采用坚固耐用的设计,能够在恶劣的工作环境中稳定运行。

    应用案例和使用建议


    这类元件广泛应用于需要高电流处理能力的场合。例如,在服务器电源管理中,1130系列高电流扼流线圈可以有效过滤高频噪声,提供稳定的电源输出。在汽车电子系统中,它们可用于调节和保护车载电源。
    为了最大化其性能,建议在设计时考虑元件的散热需求,并确保正确的安装位置以避免机械损伤。同时,由于其体积小巧且性能优越,建议在电路板布局时尽量减少信号干扰。

    兼容性和支持


    该系列产品与现有的多种电子元器件和设备兼容,能够方便地集成到现有系统中。Bourns公司提供详尽的技术文档和支持服务,确保客户能够顺利使用和维护这些元件。如果您有任何疑问或需要技术支持,可以联系Bourns官方客服或访问其官方网站获取更多信息。

    常见问题与解决方案


    1. 问题:产品在高温环境下性能下降
    - 解决方案:确保在设计和安装过程中考虑到良好的散热措施,比如使用散热片或者增加通风空间。
    2. 问题:无法正确测量电感值
    - 解决方案:请按照技术手册中的测试方法进行操作,或联系技术支持获取帮助。
    3. 问题:产品出现损坏或故障
    - 解决方案:检查安装过程是否符合规范,如有必要,请咨询专业技术人员进行检查和维修。

    总结和推荐


    1130系列高电流扼流线圈凭借其出色的设计和卓越的性能,成为电力传输和控制系统中的理想选择。无论是对于工业自动化还是汽车电子领域,该系列产品都能提供可靠的解决方案。我们强烈推荐使用1130系列高电流扼流线圈,以提升系统的性能和稳定性。

1130-102K-RC参数

参数
直流电阻(DCR) 426mΩ
额定电流 2A
Q值 -
测试频率 1KHz
电感值 1mH
饱和电流(LSAT) -
自谐振频率(SRF) -
容差 ±10%
长*宽*高 27.94mm(长度)*21.34mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

1130-102K-RC厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

1130-102K-RC数据手册

厂牌 PDF简要描述 下载
BOURNS 插件电感 BOURNS 1130-102K-RC 1130-102K-RC数据手册

1130-102K-RC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 5.0244 ¥ 42.7074
55+ $ 4.7895 ¥ 40.7108
150+ $ 4.6614 ¥ 39.6219
库存: 181
起订量: 25 增量: 1
交货地:
最小起订量为:25
合计: ¥ 1067.68
