1140-331K-RC

产品分类: 插件电感
厂牌: BOURNS
产品描述: 1KHz 11.2A 6.1A 330μH 74mΩ ±10% 垂直安装,通孔安装 38.1mm(长度)*26.16mm(高度)
供应商型号: 3373456
供应商: 海外现货
标准整包数: 1

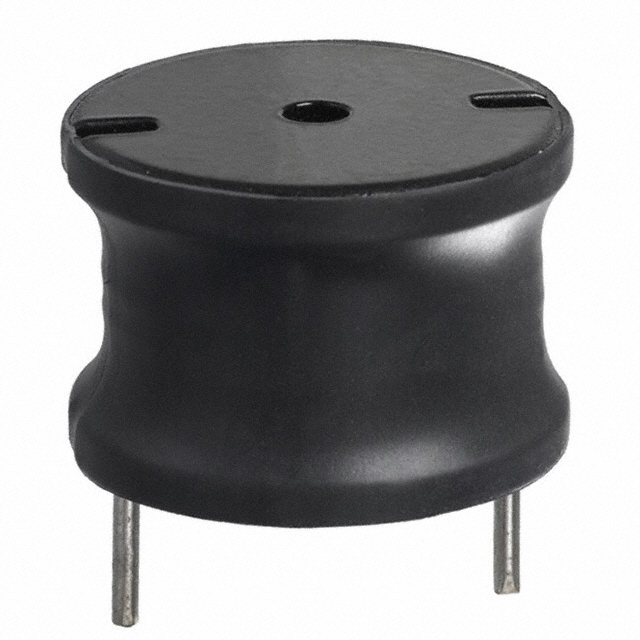

BOURNS 插件电感 1140-331K-RC

1140-331K-RC概述

    高电流扼流圈1140系列

    产品简介


    高电流扼流圈(High Current Chokes)是一种重要的电子元件,广泛应用于电源管理、电机驱动、LED照明系统和其他需要高可靠性滤波及电流限制的应用场合。Bourns公司的1140系列高电流扼流圈以其高电流承载能力、低直流电阻(DCR)等特点,成为众多工程师的选择。

    技术参数


    1140系列高电流扼流圈的关键技术规格如下:
    - 电感值(L)范围: 1.8 μH至10,000 μH
    - 直流电阻(DCR): 0.002 Ω至2.76 Ω
    - 额定电流(Irms): 3.6 A至80.0 A
    - 饱和电流(Isat): 4.2 A至80.0 A
    - 操作温度: -55°C 至 +105°C
    - 终端到收缩管覆盖层的耐电压: 2500 Vrms
    - 终端到核心的耐电压: 1000 Vrms
    此外,这些扼流圈具有环氧涂层铁芯绕线筒、防火等级为VW-1的热缩套管覆盖绕组、自引导引脚、固定的引脚间距和机械安装中心孔等特点,满足不同的应用需求。

    产品特点和优势


    1. 非常高的电流承载能力: 1140系列扼流圈能够承受高达80A的连续电流,适用于需要大电流输出的应用。
    2. 低直流电阻(DCR): 这有助于减少功耗并提高效率。
    3. Epoxy涂层铁芯绕线筒: 增强机械强度和稳定性。
    4. VW-1级热缩套管覆盖绕组: 满足安全标准。
    5. 固定引脚间距和机械安装中心孔: 简化安装过程。
    这些特点使1140系列高电流扼流圈在各种工业应用中表现出色,特别是在需要高可靠性的场合。

    应用案例和使用建议


    1140系列高电流扼流圈可用于多种电路中,如开关电源、电机驱动器和LED照明系统。例如,在一个LED路灯控制系统中,1140系列可以用于滤除高频噪声,确保系统的稳定运行。
    使用建议:
    - 在选择合适的型号时,应根据实际应用中的电流需求和环境条件进行详细计算。
    - 安装时注意绕线筒的保护,避免机械损伤。
    - 对于高温环境的应用,可考虑增加散热措施以延长使用寿命。

    兼容性和支持


    Bourns公司提供详尽的技术支持,包括产品数据手册、应用指南和样品服务。产品符合RoHS指令,表明其对环境保护的支持。

    常见问题与解决方案


    1. 如何判断是否达到最大温度?
    - 解决方法:参考手册中的额定电流,一般在50°C的最大温升条件下。
    2. 如果出现饱和电流问题怎么办?
    - 解决方法:更换更高饱和电流的型号或者优化电路设计以降低负载电流。
    3. 如何处理安装时的机械损伤?
    - 解决方法:使用专用工具进行安装,确保热缩套管完好无损。

    总结和推荐


    1140系列高电流扼流圈凭借其高电流承载能力、低直流电阻和优良的防护措施,使其成为众多应用的理想选择。尤其在要求高效能和高可靠性的场合,该系列产品表现出色。推荐给需要高性能滤波和电流限制的电路设计人员使用。

1140-331K-RC参数

参数
电感值 330μH
饱和电流(LSAT) 11.2A
自谐振频率(SRF) -
容差 ±10%
直流电阻(DCR) 74mΩ
额定电流 6.1A
Q值 -
测试频率 1KHz
长*宽*高 38.1mm(长度)*26.16mm(高度)
安装方式 垂直安装,通孔安装
零件状态 在售
包装方式 散装

1140-331K-RC厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

1140-331K-RC数据手册

厂牌 PDF简要描述 下载
BOURNS 插件电感 BOURNS 1140-331K-RC 1140-331K-RC数据手册

1140-331K-RC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 72.6988
5+ ¥ 69.7909
10+ ¥ 65.1382
20+ ¥ 65.1382
40+ ¥ 63.975
70+ ¥ 62.8118
350+ ¥ 62.8118
700+ ¥ 62.8118
库存: 166
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 72.69
直接购买
加入购物车
