2316-V-RC

产品分类: 插件电感
厂牌: BOURNS
产品描述: 1KHz 5.8A 220μH 54mΩ ±15% 垂直安装,通孔安装 16.51mm(宽度)*16.51mm(高度)
供应商型号: 2316-V-RC
供应商: Master
标准整包数: 50

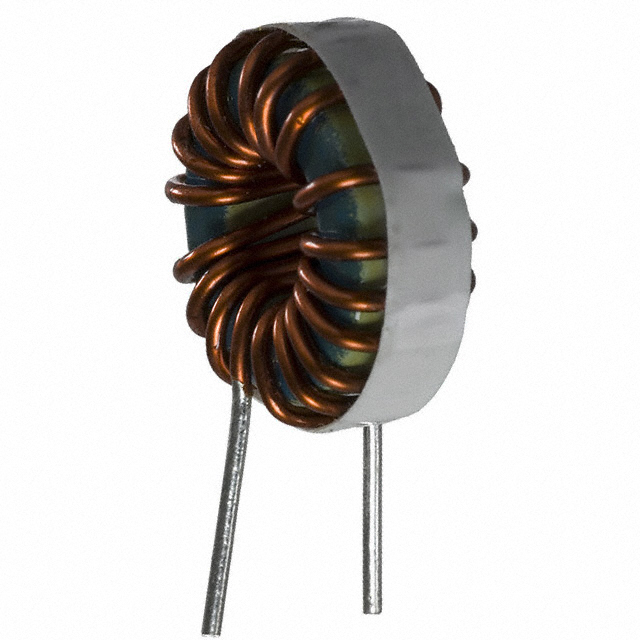

BOURNS 插件电感 2316-V-RC

2316-V-RC概述

    高电流环形电感器 2300 系列



    产品简介



    高电流环形电感器 2300 系列(型号 2300)是一款高性能的电子元器件,特别适用于直流/直流转换器和电磁干扰(EMI)滤波等应用。该系列电感器采用低辐射设计,具有低核心损耗、高电流容量等特点。由于其紧凑的结构和广泛的工作温度范围,这些电感器在工业控制、通信设备、医疗设备和电源管理等领域得到广泛应用。


    技术参数



    | 型号 | 电感值 (μH) | 电流值 (A) | 直流电阻 (Ω) | 尺寸 (mm) |
    |-----------|------------|------------|--------------|-----------|
    | 2301-RC | 10 | 20.0 | 0.005 | 1.18 |
    | 2302-RC | 12 | 19.1 | 0.005 | 1.18 |
    | 2303-RC | 15 | 18.0 | 0.006 | 1.18 |
    | 2304-RC | 18 | 17.2 | 0.006 | 1.18 |
    | 2305-RC | 22 | 16.4 | 0.007 | 1.18 |
    | 2306-RC | 27 | 15.7 | 0.008 | 1.18 |
    | 2307-RC | 33 | 11.7 | 0.013 | 1.14 |
    | 2308-RC | 39 | 11.2 | 0.014 | 1.14 |
    | 2309-RC | 47 | 10.7 | 0.016 | 1.14 |
    | 2310-RC | 56 | 10.2 | 0.017 | 1.14 |
    | 2311-RC | 68 | 7.7 | 0.030 | 1.13 |
    | 2312-RC | 100 | 7.0 | 0.037 | 1.13 |
    | 2313-RC | 120 | 6.7 | 0.040 | 1.13 |
    | 2314-RC | 150 | 5.0 | 0.071 | 1.12 |
    | 2315-RC | 180 | 4.8 | 0.078 | 1.12 |
    | 2316-RC | 220 | 5.8 | 0.054 | 1.17 |
    | 2317-RC | 270 | 5.5 | 0.060 | 1.17 |
    | 2318-RC | 330 | 5.2 | 0.067 | 1.17 |
    | 2319-RC | 390 | 5.0 | 0.072 | 1.17 |
    | 2320-RC | 470 | 3.8 | 0.13 | 1.16 |
    | 2321-RC | 560 | 3.6 | 0.14 | 1.16 |
    | 2322-RC | 680 | 3.4 | 0.15 | 1.16 |
    | 2323-RC | 820 | 2.6 | 0.27 | 1.14 |
    | 2324-RC | 1000 | 2.4 | 0.30 | 1.14 |


    产品特点和优势



    - 应用多样性:适用于直流/直流转换器和电磁干扰滤波等应用。
    - 低辐射:减少对周围电子设备的干扰。
    - 低核心损耗:提高能量效率。
    - 高电流容量:能够处理大电流,适合工业应用。
    - 安装灵活:可水平或垂直安装。
    - 成本效益:相比同类产品,具有更高的性价比。
    - 工作温度范围宽:能够在 -55°C 至 +105°C 的环境下稳定工作。


    应用案例和使用建议



    根据手册提供的应用场景,该系列电感器非常适合用于直流/直流转换器、开关电源、电池充电器等场合。例如,在某款电源适配器的设计中,使用 2301-RC 型号的电感器,可以有效降低输出纹波,提升电源的稳定性。建议在设计时考虑到电感器的工作环境温度,选择合适的型号以确保最佳性能。


    兼容性和支持



    这些电感器具备良好的兼容性,可以与各种电子元器件和其他设备无缝集成。制造商提供了详细的技术支持和售后服务,包括产品文档、设计指南和技术咨询。对于特定应用的需求,也可以通过定制化服务满足需求。


    常见问题与解决方案



    1. 问:电感器在高温环境下是否还能正常工作?
    答:2300 系列电感器能在 -55°C 至 +105°C 的温度范围内工作,因此在大多数工业环境中都可以正常运行。

    2. 问:如何判断电感器的使用寿命?
    答:通过定期检测电感值和直流电阻,如果发现显著变化,则可能需要更换新的电感器。

    3. 问:能否将不同型号的电感器并联使用?
    答:可以,但需要注意匹配相同的额定电流和阻抗值,以避免电流分布不均导致过热等问题。


    总结和推荐



    总体来说,高电流环形电感器 2300 系列在性能上表现出色,尤其是在高温和高电流环境下依然能保持稳定的性能。其广泛的应用场景、良好的兼容性以及成本效益使其在市场上具备较强的竞争力。对于寻求高效能且价格合理的电感器解决方案的用户,强烈推荐使用这一系列的产品。

2316-V-RC参数

参数
电感值 220μH
饱和电流(LSAT) -
自谐振频率(SRF) -
容差 ±15%
直流电阻(DCR) 54mΩ
额定电流 5.8A
Q值 -
测试频率 1KHz
长*宽*高 16.51mm(宽度)*16.51mm(高度)
安装方式 垂直安装,通孔安装
零件状态 在售
包装方式 散装

2316-V-RC厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

2316-V-RC数据手册

厂牌 PDF简要描述 下载
BOURNS 插件电感 BOURNS 2316-V-RC 2316-V-RC数据手册

2316-V-RC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 2.1179 ¥ 17.6092
100+ $ 2.095 ¥ 17.4189
250+ $ 2.0416 ¥ 16.4989
500+ $ 1.9758 ¥ 16.1038
1000+ $ 1.957 ¥ 16.0261
2500+ $ 1.9465 ¥ 15.9397
5000+ $ 1.937 ¥ 15.8619
7500+ $ 1.937 ¥ 15.8619
库存: 293
起订量: 50 增量: 0
交货地:
最小起订量为:50
合计: ¥ 880.46
