7444211415100

产品分类: 插件电感
厂牌: WURTH
产品描述: 100KHz 18MHz 12.5A 6.7A 10μH 9.2mΩ ±20% 标准安装,通孔安装 15.5mm*14mm*16mm
供应商型号: 732-7444211415100-ND
供应商: Digi-Key
标准整包数: 1

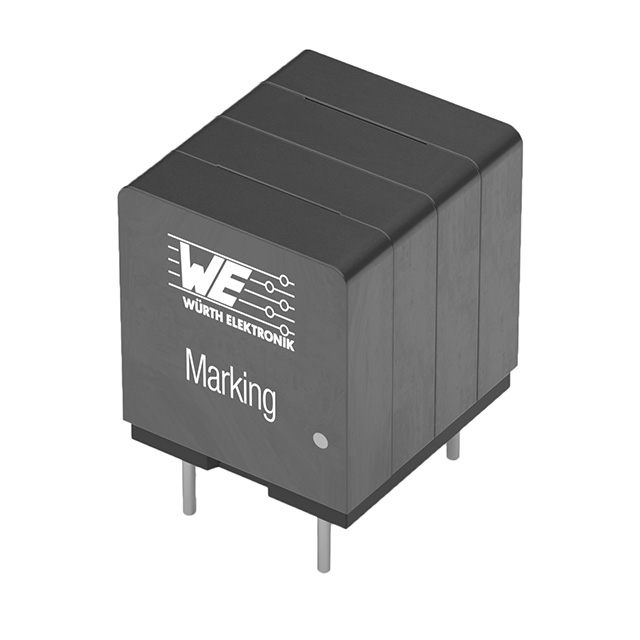

WURTH 插件电感 7444211415100

7444211415100概述

    WE-HIDA High Current Inductor: Technical Manual Overview



    1. 产品简介




    WE-HIDA高电流电感器是一款专为通用电子设备设计的电感器。它主要用于电源管理、滤波器、电磁干扰抑制等领域。通过其独特的设计,这款电感器能够提供稳定的电感值,适用于各种高电流应用场合。


    2. 技术参数




    - 尺寸(毫米): 长度 15.5 ± 0.5,宽度 11.8 ± 0.5,高度 8.5 ± 0.5
    - 电气特性:
    - 标称电流: \(\Delta T = 40 K\) 时最大电流为 6.7 A
    - 饱和电流: 当 \(\Delta L/L < 10\%\) 时典型值为 12.5 A
    - 直流电阻: \(R_{DC} @ 20°C\) 时为 9.2 mΩ ± 10%
    - 自谐振频率: \(f_{res}\) 时为 18 MHz
    - 认证:
    - RoHS合规:[2011/65/EU & 2015/863]
    - REACH合规:[(EC)1907/2006]
    - 无卤素材料:[JEDEC JS709B & IEC 61249-2-21]
    - 组件质量等级:AEC-Q200 一级
    - 环境条件:
    - 工作温度范围:\(-40°C\) 到 \(+125°C\)
    - 存储条件(原包装内):湿度 < 75%


    3. 产品特点和优势




    WE-HIDA高电流电感器具备多种优势:

    - 可靠性高:符合严格的工业标准和AEC-Q200质量认证,确保长期稳定运行。
    - 低热损耗:优秀的温升特性,可以在高电流下保持较低的温升。
    - 抗干扰能力强:良好的滤波特性,有效抑制电磁干扰。
    - 易于安装:支持常见的焊接工艺,简化生产流程。
    - 环保材料:无卤素,满足RoHS和REACH法规要求。


    4. 应用案例和使用建议




    应用案例:
    - 开关电源:利用其高电流承载能力,用于电源转换和稳压电路。
    - 滤波器:过滤高频噪声,提高信号质量。
    - EMI抑制:通过抑制电磁干扰,提高设备的整体稳定性。

    使用建议:
    - 焊接环境:确保焊接温度和时间符合技术规范要求,避免过高的温度导致损坏。
    - 冷却:注意散热设计,保证工作温度不超过最高限制,以延长使用寿命。
    - 清洗和封装:避免使用刷子清洗PCB板,减少损伤风险;在封装时选择合适的材料,防止收缩或膨胀。


    5. 兼容性和支持




    - 兼容性:支持标准焊接工艺,如回流焊和波峰焊,满足不同生产工艺需求。
    - 支持和服务:厂商提供详细的技术文档和支持服务,确保客户能够正确使用和维护产品。


    6. 常见问题与解决方案




    - 问题一: 焊接后电感器引脚变形。
    - 解决方案: 严格遵守焊接温度和时间,确保焊接过程中的机械应力不会影响到组件。

    - 问题二: 产品在储存超过12个月后出现焊接不良。
    - 解决方案: 建议在12个月内使用完毕,必要时进行手工检查,确保焊接质量。


    7. 总结和推荐




    综上所述,WE-HIDA高电流电感器凭借其高可靠性、良好的温升特性和环保材料,非常适合在各类高电流应用场合中使用。通过遵循正确的使用和维护指南,可以最大化其性能和寿命。对于需要高电流处理能力和稳定性的设计项目,强烈推荐使用此款电感器。

7444211415100参数

参数
饱和电流(LSAT) 12.5A
自谐振频率(SRF) 18MHz
容差 ±20%
直流电阻(DCR) 9.2mΩ
额定电流 6.7A
Q值 -
测试频率 100KHz
电感值 10μH
长*宽*高 15.5mm*14mm*16mm
安装方式 标准安装,通孔安装
零件状态 在售
包装方式 托盘

7444211415100厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

7444211415100数据手册

厂牌 PDF简要描述 下载
WURTH 插件电感 WURTH 7444211415100 7444211415100数据手册

7444211415100封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 7.5608 ¥ 63.2744
50+ $ 6.6269 ¥ 55.4587
100+ $ 5.9155 ¥ 49.5055
270+ $ 5.382 ¥ 45.0406
库存: 40
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 63.27
直接购买
加入购物车
