首页  >  产品百科  >  7447076

7447076

产品分类: 插件电感
厂牌: WURTH
产品描述: 10KHz 5A 150μH 45mΩ ±20% 垂直安装,通孔安装 27.5mm*13mm*27.5mm
供应商型号: 2082540
供应商: 海外现货
标准整包数: 1
WURTH 插件电感 7447076

7447076概述


    产品简介

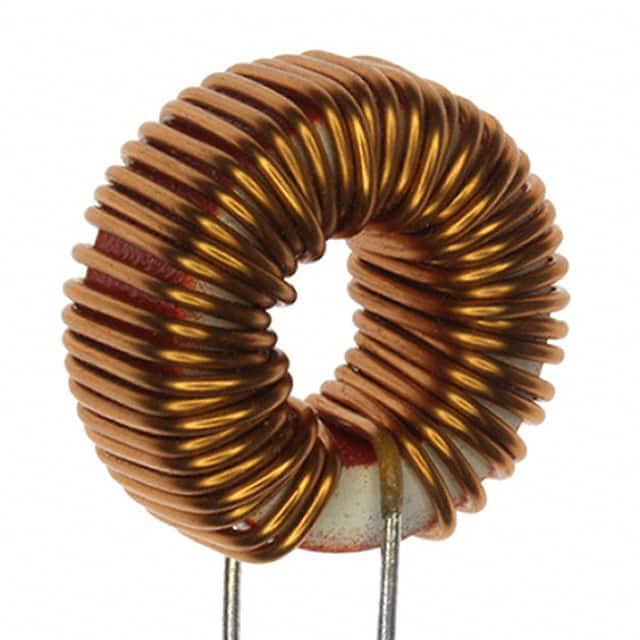

    WE-FI Leaded Toroidal Line Choke(带引线的环形线圈扼流圈) 是一款适用于通用电子设备的电感器。它主要用于减少交流电源线路中的高频噪声和电磁干扰(EMI),广泛应用于消费电子产品、工业控制设备及通信系统等领域。该产品以其卓越的电气特性和可靠性,在多个行业中得到广泛应用。

    技术参数


    | 参数 | 值 | 单位 |
    |
    | 外形尺寸 | 27.50 mm x 13.6 mm x 15.0 mm(±1.0 mm) | mm |
    | 推荐安装孔图案 | 11.5 mm | mm |
    | 引脚直径 | 1.0 mm(最小值) | mm |
    | 1.2 mm(推荐) | mm |
    | 额定电流 | 6.1 A(最大值) | A |
    | 直流电阻 | 0.045 Ω(最大值) | Ω |
    | 电感量 | 150 µH(±20%) | µH |
    | 认证 | RoHS、REACH、无卤素

    产品特点和优势


    - 低功耗和高可靠性:WE-FI Leaded Toroidal Line Choke 具有极低的直流电阻(0.045 Ω),能有效减少功率损耗。
    - 出色的噪声抑制能力:额定电流高达6.1 A,能够在高频信号下保持稳定的电感值(150 µH),从而有效抑制电磁干扰。
    - 宽泛的工作温度范围:从-40°C到+105°C,确保在极端环境下的稳定运行。
    - 认证齐全:符合RoHS、REACH及无卤素标准,符合国际环保要求。

    应用案例和使用建议


    - 消费电子:适用于家用电器、智能设备等消费电子产品中,以提高设备的整体性能。
    - 工业控制:可用于自动化生产线中的控制系统,保障系统的稳定性和可靠性。
    - 通信系统:在路由器、交换机等通信设备中,用于滤除信号传输过程中的噪声,提升通信质量。
    使用建议:
    - 在进行设计时,需严格遵循推荐的安装孔图案和外形尺寸,以确保最佳的电气性能。
    - 确保工作温度不超过最大值(105°C),避免高温损坏。
    - 若需要应用于安全关键或高可靠性场合,建议先进行详细的可靠性评估。

    兼容性和支持


    - 兼容性:该产品与大多数通用电子设备兼容,易于集成。
    - 支持和服务:Würth Elektronik eiSos GmbH & Co. KG提供详尽的技术文档和支持,可访问公司官网www.we-online.com获取更多资料。

    常见问题与解决方案


    1. 问:能否用于军工级设备?
    - 答:除非经过特殊协议,否则该产品不适用于军用设备。请事先咨询制造商。
    2. 问:产品过热怎么办?
    - 答:检查是否超过额定电流或温度范围,并调整设计以降低发热。
    3. 问:产品损坏后如何保修?
    - 答:请提供购买凭证及损坏证据,联系供应商进行评估。

    总结和推荐


    综上所述,WE-FI Leaded Toroidal Line Choke是一款高效且可靠的电感器,适用于广泛的电子设备。其优秀的噪声抑制能力和宽泛的工作温度范围使其成为各行业客户的理想选择。我们强烈推荐该产品用于需要良好电气特性和可靠性的应用场景。

7447076参数

参数
电感值 150μH
饱和电流(LSAT) -
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 45mΩ
额定电流 5A
Q值 -
测试频率 10KHz
长*宽*高 27.5mm*13mm*27.5mm
安装方式 垂直安装,通孔安装
零件状态 在售
包装方式 托盘

7447076厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

7447076数据手册

厂牌 PDF简要描述 下载
WURTH 插件电感 WURTH 7447076 7447076数据手册

7447076封装设计

查看详情并下载
Symbol
Footprint
3D Model
