744106

产品分类: 插件电感
厂牌: WURTH
产品描述: 10KHz 2.1MHz 500mA 1.1A 393μH 700mΩ ±20% 垂直安装,通孔安装 8mm(宽度)
供应商型号: 4065977
供应商: 海外现货
标准整包数: 1

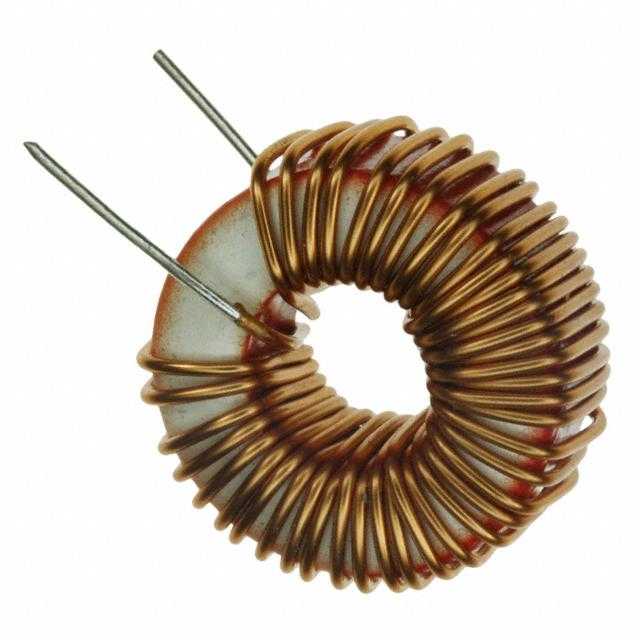

WURTH 插件电感 744106

744106概述

    电子元器件产品技术手册:WE-SI 引线式环形存储电感

    产品简介


    WE-SI 引线式环形存储电感(Order-No. 744106)是一种适用于通用电子设备的高品质电感器。它具有紧凑的设计和出色的磁性能,广泛应用于电源管理、信号滤波、电路稳定等多个领域。

    技术参数


    - 尺寸参数:
    - 外径(D):17.5 mm
    - 最大宽度(W):8.0 mm
    - 焊接区最小宽度(G1):1.0 mm
    - 中心孔直径(F):7.0 mm
    - 电气参数:
    - 额定电感量(L):393 µH
    - 饱和电流(Isat):0.5 A(ΔL/L < 10%)
    - 额定电流(IR):2.9 A
    - 直流电阻(RDC):0.7 Ω
    - 自谐振频率(fres):2.1 MHz
    - 温度参数:
    - 工作温度范围:-40°C 至 +105°C
    - 存储温度范围:-20°C 至 +40°C
    - 焊接参数:
    - Sn-Pb 焊接:预热温度最低值(Tsmin)为 100°C,峰值温度(Tp)最高可达 260°C
    - 无铅焊接:预热温度最低值(Tsmin)为 100°C,峰值温度(Tp)最高可达 250°C

    产品特点和优势


    - 紧凑设计:适合空间受限的应用环境。
    - 高可靠性:经过严格的温度测试,确保在极端条件下的稳定运行。
    - 低直流电阻:提高电路效率,减少功率损耗。
    - 良好的温度稳定性:能在广泛的温度范围内保持稳定的性能。
    - 高自谐振频率:适合高频电路应用。

    应用案例和使用建议


    WE-SI 引线式环形存储电感在多种应用场景中表现出色,例如:
    - 电源管理:在开关电源中作为储能电感,提高转换效率。
    - 信号滤波:用于模拟电路中的噪声过滤。
    - 电路稳定:确保电源输出电压的稳定。
    使用建议:
    - 在焊接过程中,严格按照推荐的焊接曲线进行操作,以确保焊接质量。
    - 为延长使用寿命,避免产品暴露在高温或有害环境中。

    兼容性和支持


    该产品具有较好的兼容性,适用于多种焊接工艺(含铅和无铅)。制造商提供全面的技术支持,包括详细的安装指南和故障排除服务。

    常见问题与解决方案


    - Q: 产品在焊接过程中出现虚焊现象?
    - A: 检查焊接参数是否符合推荐标准,必要时重新预热和焊接。
    - Q: 产品工作时发热异常?
    - A: 检查是否超过了额定电流,适当降低负载以减少发热量。
    - Q: 产品在某些温度下性能不稳定?
    - A: 检查环境温度是否超出了规定的范围,采取相应的散热措施。

    总结和推荐


    WE-SI 引线式环形存储电感是一款高性能的电感器,适用于多种工业和消费电子产品。其优异的电气特性和稳定的工作表现使其在市场上具有较高的竞争力。强烈推荐在需要高效能和可靠性的应用场景中使用本产品。

744106参数

参数
直流电阻(DCR) 700mΩ
额定电流 1.1A
Q值 -
测试频率 10KHz
电感值 393μH
饱和电流(LSAT) 500mA
自谐振频率(SRF) 2.1MHz
容差 ±20%
长*宽*高 8mm(宽度)
安装方式 垂直安装,通孔安装
零件状态 在售

744106厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

744106数据手册

厂牌 PDF简要描述 下载
WURTH 插件电感 WURTH 744106 744106数据手册

744106封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 30.6216
5+ ¥ 25.8629
10+ ¥ 25.8629
25+ ¥ 23.1731
50+ ¥ 22.7593
200+ ¥ 22.3455
1000+ ¥ 22.3455
2000+ ¥ 22.3455
库存: 141
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 30.62
