744137

产品分类: 插件电感
厂牌: WURTH
产品描述: 10KHz 1.5MHz 1A 3.1A 630μH 175mΩ ±20% 插件 垂直安装,通孔安装 15mm(宽度)*15mm(高度)
供应商型号: 732-2281-ND
供应商: Digi-Key
标准整包数: 1

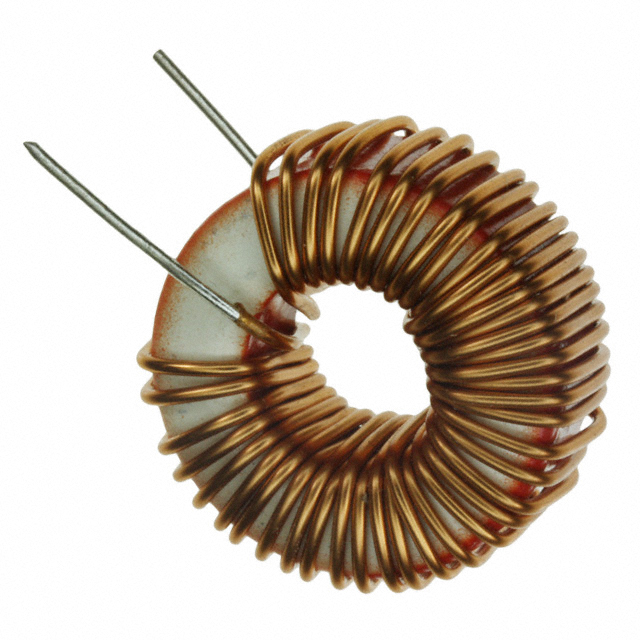

WURTH 插件电感 744137

744137概述

    # WE-SI 引线型环形储能电感技术手册

    产品简介


    基本信息
    WE-SI引线型环形储能电感(Order Code:744137)是Würth Elektronik eiSos GmbH & Co. KG开发的一种高性能磁性元器件。其核心功能在于通过存储和释放电磁能量来实现电流过滤、噪声抑制和电源管理等功能。这种电感器广泛应用于通信设备、工业控制、消费电子等领域。
    主要功能
    1. 滤波作用:减少输入电流中的高频杂波,提高信号纯度。
    2. 电流限制:稳定电路中的电流波动,提供保护功能。
    3. 储能管理:存储电磁能并按需释放,常用于开关电源和储能系统。
    应用领域
    - 通信设备(如路由器、交换机)
    - 工业自动化(如电机驱动、PLC系统)
    - 消费类电子产品(如手机充电器、LED驱动)

    技术参数


    以下是WE-SI电感器的主要技术规格:
    | 参数项 | 规格值 | 单位 | 公差范围 |
    ||
    | 封装尺寸 | 13.0±1.5 x 12.0±1.0 mm² | mm² | ±1.5 / ±1.0 |
    | 推荐焊盘图案 | φ0.9 mm(双孔) | mm
    | 标称电感值 | 630 | µH | ±20% |
    | 额定电流(ΔT=40K)| 3.1 | A | max. |
    | 饱和电流(ΔL/L<10%)| 1 | A | typ. |
    | 直流电阻(20°C) | 0.175 | Ω | max. |
    | 工作温度范围 | -40至+105 | °C
    其他特性
    - RoHS合规认证:符合欧盟环保标准。
    - 环境适应性强:可在-40°C到+65°C的储存环境下可靠运行。

    产品特点和优势


    1. 高可靠性:采用优质磁性材料,确保长期稳定性。
    2. 高效能:在额定电流下性能优越,满足多种复杂电路需求。
    3. 兼容性好:支持多种焊接工艺(如波峰焊),方便集成于各类电路板设计中。
    4. 环保设计:无卤素配方,符合国际绿色生产标准。

    应用案例和使用建议


    实际应用场景
    1. 电源管理模块:在开关电源中充当储能电感,提供稳定的输出电流。
    2. 噪声抑制电路:降低高频干扰对关键电路的影响。
    使用建议
    1. 焊接注意事项:务必遵循推荐的波峰焊接温度曲线(预热阶段:120°C;峰值温度:250°C)。
    2. 温升管理:由于电感存在温升现象,在设计时需预留足够的散热空间。
    3. 储存条件:建议存放在干燥阴凉处,避免阳光直射,最佳储存时间不超过12个月。

    兼容性和支持


    兼容性
    WE-SI电感器适用于大多数通用焊盘设计,可兼容主流PCB制造工艺。
    支持服务
    Würth Elektronik提供详尽的技术文档和支持服务,包括产品规格书、样品申请及定制化技术支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接后引脚松动 | 检查焊接工艺是否达标;更换焊接设备。 |
    | 工作电流超出额定值 | 优化电路设计以减少负载电流;使用更大规格型号。 |
    | 温升过高 | 添加散热片或优化布局以增强散热效果。 |

    总结和推荐


    综合评估
    WE-SI引线型环形储能电感以其高性能、高可靠性和绿色环保特性脱颖而出。无论是作为滤波元件还是储能设备,均表现出色。对于需要处理高频信号或要求大电流稳定性的场合,此产品堪称理想选择。
    推荐结论
    强烈推荐给寻求高效能、高可靠性的工程师和技术人员。特别是在工业控制、通信设备和消费电子领域,这款电感器的表现极为优异,能够显著提升整体系统的性能和稳定性。

744137参数

参数
额定电流 3.1A
Q值 -
测试频率 10KHz
电感值 630μH
饱和电流(LSAT) 1A
自谐振频率(SRF) 1.5MHz
容差 ±20%
直流电阻(DCR) 175mΩ
长*宽*高 15mm(宽度)*15mm(高度)
通用封装 插件
安装方式 垂直安装,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

744137厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

744137数据手册

厂牌 PDF简要描述 下载
WURTH 插件电感 WURTH 744137 744137数据手册

744137封装设计

查看详情并下载
Symbol
Footprint
3D Model
