434113043826

产品分类: 轻触开关
厂牌: WURTH
产品描述: Wurth Elektronik 轻触开关, 焊接接端, 尺寸 6 x 3.5 x 4.3mm, 表面, 单刀单掷
供应商型号: 1868028
供应商: 海外现货
标准整包数: 10

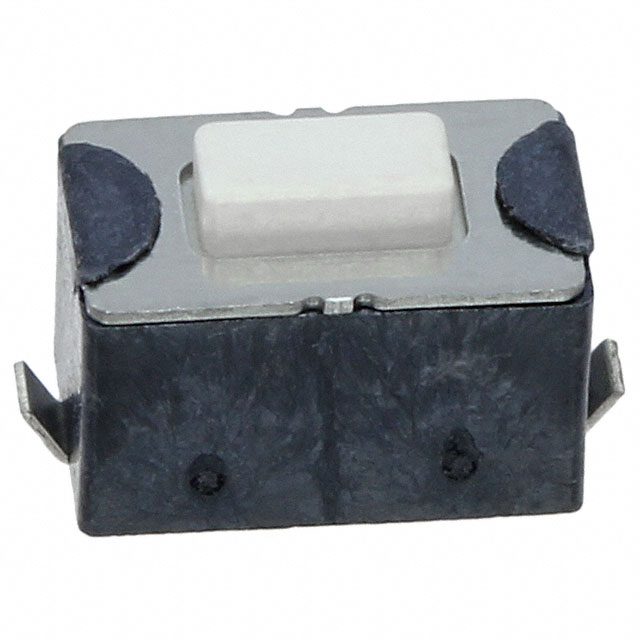

WURTH 轻触开关 434113043826

434113043826概述

    Tact Switch J-Bend SMD Version 技术手册

    1. 产品简介


    本技术手册涵盖了Würth Elektronik公司生产的Tact Switch J-Bend SMD版本。这种开关属于轻触式开关,主要用于电子设备中需要快速响应的场合。它具有多种颜色选择,以满足不同设计需求。主要应用于消费电子、工业控制设备和通信设备等领域。

    2. 技术参数


    | 参数 | 描述 |

    | 额定值 | 50mA, 12VDC |
    | 接触电阻 | 初始:最大100mΩ;寿命测试后:最大1Ω |
    | 绝缘电阻 | 最小100MΩ @ 500VDC |
    | 介电强度 | 250VAC,持续1分钟 |
    | 行程 | 0.25±0.1mm |
    | 材料 | 盖子:不锈钢;手柄:LCP UL 94V-0;框架:LCP UL 94V-0;触点:不锈钢带银镀层;引脚:黄铜带银镀层 |
    | 焊接信息 | SMD版本,回流焊接符合JEDEC J-STD 020标准;手动焊接温度不超过350°C,持续时间不超过3秒 |
    | 存储条件 | -40°C ~ +85°C |
    | 工作条件 | -40°C ~ +85°C |
    | 认证信息 | 符合无铅、ROHS、Reach标准 |

    3. 产品特点和优势


    - 高可靠性:经过严格测试,接触电阻低且稳定,使用寿命长。
    - 多种颜色选择:提供黑、白、鲑鱼色等多种颜色选项,适合不同的应用场景。
    - 高性能材料:使用不锈钢和LCP UL 94V-0等优质材料,确保产品耐用和可靠性。
    - 兼容性好:符合JEDEC标准,易于集成到各种电子设备中。

    4. 应用案例和使用建议


    - 消费电子产品:广泛应用于遥控器、计算器、玩具等设备中。
    - 工业控制系统:用于工厂自动化设备、医疗设备、通信设备等。
    - 建议使用:确保在适当的温度范围内使用,避免高温或低温极端环境,以保证最佳性能。

    5. 兼容性和支持


    - 兼容性:与其他SMD组件兼容,方便集成到现有系统中。
    - 支持和维护:Würth Elektronik提供全面的技术支持和维护服务,确保客户顺利使用产品。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关接触不良 | 检查焊接质量和连接是否松动 |
    | 触点电阻过高 | 重新检查安装环境,确保符合规定 |
    | 使用寿命短 | 更换为高品质材料重新安装 |

    7. 总结和推荐


    Tact Switch J-Bend SMD版本凭借其高可靠性和多样的颜色选择,在多个领域表现出色。其采用的高性能材料和严格的制造标准使其成为各类电子设备的理想选择。强烈推荐用于需要高性能和可靠性的应用场景。
    如需更多详细信息,请参考完整的技术手册或联系制造商。

434113043826参数

参数
开关功能 Off-Mom
开关配置 SPST-NO
电流额定值 -
电压额定值 12V(DC)
执行器高度 4.3mm
执行器行程 250μm
机械寿命 30000Cycles
操作力 2.6N
长*宽*高 6mm*3.5mm*4.3mm
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
