430182130816

产品分类: 轻触开关
厂牌: WURTH
产品描述: 12V(DC) Off-Mom SPST-NO 1.6N 1000000Cycles 250μm 13mm 贴片安装,黏合安装 6.2mm*6.2mm*13mm
供应商型号: 732-7009-2-ND
供应商: Digi-Key
标准整包数: 1

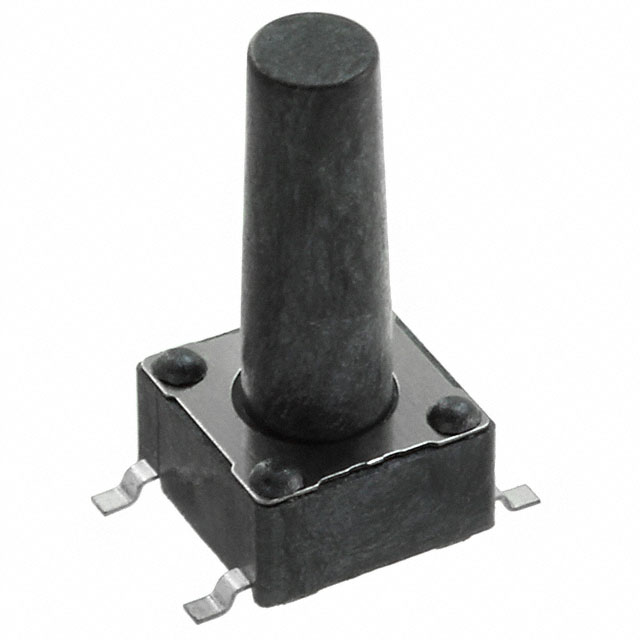

WURTH 轻触开关 430182130816

430182130816概述

    高品质电子元器件技术手册

    产品简介


    本手册介绍了由Würth Elektronik公司生产的WS-TASV 6x6mm SMD型触摸开关。这款触摸开关主要用于通用电子设备,适用于消费电子、工业控制及通信等多个领域。其小巧的体积和高可靠性使其成为电子电路设计的理想选择。

    技术参数


    - 额定值:50mA,12VDC
    - 接触电阻:
    - 初始:≤100mΩ
    - 寿命测试后:≤2Ω
    - 绝缘电阻:≥100MΩ (500VDC)
    - 耐压强度:250VAC(持续1分钟)
    - 行程:0.25±0.15mm
    - 弹跳时间:≤10ms
    材料
    - 盖子:不锈钢
    - 按钮杆:LCP UL 94V-0(黑色)
    - 框架:LCP UL 94V-0(黑色)
    - 触点:镀银不锈钢
    - 端子:镀银黄铜
    焊接信息
    - 焊接方式:
    - 表面贴装焊盘(SMD):根据JEDEC J-STD 020标准进行回流焊接
    - 手工焊接:温度不超过350°C,持续时间不超过3秒
    环境条件
    - 存储条件:-40°C至+85°C
    - 操作条件:-40°C至+85°C
    - 合规性:无铅、ROHS、REACH认证
    包装信息
    - 包装形式:带卷式包装
    - 包装数量:每个卷包含多个单元
    P.C.B.安装图和原理图
    - 安装图和原理图参见附图部分,具体尺寸和参数请参考上文表格。

    产品特点和优势


    - 设计紧凑:尺寸仅为6x6mm,适合空间有限的应用场合。
    - 高可靠性:接触电阻低且寿命长,保证长时间稳定工作。
    - 兼容多种环境:能够在广泛的温度范围内正常工作,满足不同应用需求。

    应用案例和使用建议


    - 典型应用场景:手机、平板电脑、遥控器、工业控制面板等。
    - 使用建议:
    - 确保安装时接触良好,避免焊接过程中造成损坏。
    - 使用时注意散热,避免长时间过载工作导致性能下降。

    兼容性和支持


    - 兼容性:本产品可与其他标准SMD元件轻松集成。
    - 支持信息:制造商提供详细的技术文档和支持服务,帮助客户顺利使用。

    常见问题与解决方案


    - 问题1:安装过程中出现接触不良现象。
    - 解决办法:检查焊接质量,确保焊点牢固无虚焊。

    - 问题2:长期使用后发现性能不稳定。
    - 解决办法:定期检查并更换老化的部件,以保持最佳性能。

    总结和推荐


    综上所述,WS-TASV 6x6mm SMD型触摸开关是一款设计精良、性能优异的产品,特别适合需要高性能和可靠性的电子应用。尽管安装时需要注意焊接质量和散热问题,但其独特的功能和市场竞争力使其成为同类产品中的佼佼者。强烈推荐给寻求高质量、高可靠性的电子设备制造商。

430182130816参数

参数
机械寿命 1000000Cycles
操作力 1.6N
开关功能 Off-Mom
开关配置 SPST-NO
电流额定值 -
电压额定值 12V(DC)
执行器高度 13mm
执行器行程 250μm
长*宽*高 6.2mm*6.2mm*13mm
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

430182130816厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

430182130816数据手册

厂牌 PDF简要描述 下载
WURTH 轻触开关 WURTH 430182130816 430182130816数据手册

430182130816封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
300+ $ 0.3772 ¥ 3.1568
600+ $ 0.3285 ¥ 2.7494
库存: 900
起订量: 300 增量: 1
交货地:
最小起订量为:300
合计: ¥ 947.04
