434333045822

产品分类: 轻触开关
厂牌: WURTH
产品描述: 12V(DC) Off-Mom SPST-NO 2.2N 100000Cycles 300μm 贴片安装,黏合安装 5.5mm(长度)*3.5mm(宽度)
供应商型号: 1867999
供应商: 海外现货
标准整包数: 10

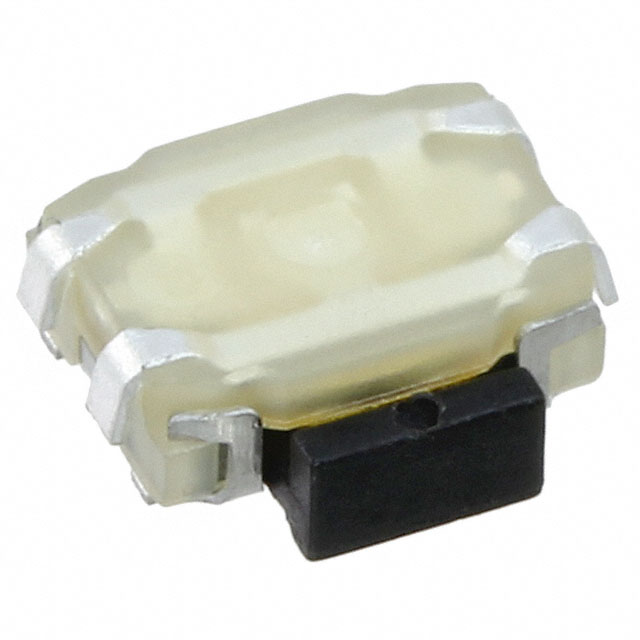

WURTH 轻触开关 434333045822

434333045822概述

    WS-TASU J-Bend SMT Tact Switch: Technical Handbook Overview

    1. 产品简介


    WS-TASU J-Bend SMT Tact Switch是一款适用于通用电子设备的小型侧面推式按钮开关。该产品的主要功能是提供精确的机械控制输入,用于各种电子设备的人机交互界面。它广泛应用于消费电子、工业自动化、智能家居等领域,作为用户界面的一部分。

    2. 技术参数


    - 尺寸: 4.7 x 3.5 mm(长 x 宽)
    - 高度: 1.65 mm
    - 额定电流: 50 mA
    - 额定电压: 12 V (DC)
    - 接触电阻:
    - 初始值: ≤100 mΩ
    - 经过寿命测试后: ≤1 Ω
    - 绝缘电阻: ≥100 MΩ @ 500 V (DC)
    - 耐压: 250 V (AC),持续时间1分钟
    - 电弧时间: ≤10 ms
    - 操作力: 220 g ±50 g
    - 电气寿命: 100,000 次循环(在50 mA / 12 V (DC)条件下)
    - 行程: 0.3 mm (+0.1mm/-0.2mm)
    - 工作温度范围: -40°C 至 +85°C
    - 储存条件: 温度<40°C,湿度<75% RH
    - 焊锡要求: 符合J-STD-020E标准
    - 包装规格:
    - 载带宽度: 12 mm
    - 额定拔出力: 0.1 N 至 1.3 N
    - 认证:
    - RoHS合规
    - REACH合规
    - 无卤素材料

    3. 产品特点和优势


    - 耐用性高: 高达100,000次循环的电气寿命确保了长期可靠性。
    - 安全性好: 低操作力设计使得按钮易于按压,同时避免用户过度用力导致损坏。
    - 适用性强: 能够在广泛的温度范围内稳定工作,满足不同环境下的需求。
    - 兼容性广: 兼容现有电子电路的设计标准,便于集成到各类电子产品中。
    - 抗冲击性: 钢制外壳提高了产品的整体强度,使其能够承受一定的机械冲击。

    4. 应用案例和使用建议


    - 消费电子: 如遥控器、键盘等,可以用于提高用户的交互体验。
    - 工业自动化: 适用于自动化设备的操作面板,提供精准的控制信号。
    - 智能家居: 可以作为智能家居设备中的开关控制单元,提升用户体验。
    使用建议:
    - 确保焊接时按照规范进行,避免过高的温度导致开关损坏。
    - 在长时间存储或运输前,将其存放在干燥、避光的地方,避免湿度和光照对产品的负面影响。

    5. 兼容性和支持


    该产品与其他标准电子组件具有良好的兼容性,可以轻松集成到现有的电路设计中。厂商提供了详细的安装和焊接指南,确保用户可以正确地安装和使用产品。同时,厂商还提供技术支持和售后服务,确保用户能够在使用过程中得到及时的帮助和支持。

    6. 常见问题与解决方案


    - Q: 开关无法正常工作怎么办?
    - A: 检查是否有异物卡在按钮内部或外部,清除后再尝试。若仍无法解决问题,可能是电气连接不良,需检查焊接点。
    - Q: 操作力过大导致按钮损坏怎么办?
    - A: 按照使用说明中的建议,确保在正确的力下操作按钮,避免因过度用力而损坏。
    - Q: 长期存储导致产品不能正常使用怎么办?
    - A: 确保在合适的环境下存储,避免湿度和温度对产品造成损害。如果已经出现问题,建议联系厂商寻求技术支持。

    7. 总结和推荐


    总体来说,WS-TASU J-Bend SMT Tact Switch凭借其优良的电气特性和坚固的机械结构,在广泛的电子设备中展现出强大的适应能力。特别适合于需要可靠性和稳定性的场合,如消费电子、工业自动化和智能家居等。我们强烈推荐这一款高性能的开关产品给需要精确控制信号输入的应用。

434333045822参数

参数
电压额定值 12V(DC)
执行器高度 -
执行器行程 300μm
机械寿命 100000Cycles
操作力 2.2N
开关功能 Off-Mom
开关配置 SPST-NO
电流额定值 -
长*宽*高 5.5mm(长度)*3.5mm(宽度)
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

434333045822厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

434333045822数据手册

厂牌 PDF简要描述 下载
WURTH 轻触开关 WURTH 434333045822 434333045822数据手册

434333045822封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 3.729
100+ ¥ 3.5798
250+ ¥ 3.2815
1650+ ¥ 3.2815
库存: 57
起订量: 20 增量: 0
交货地:
最小起订量为:10
合计: ¥ 37.29
