436353045816

产品分类: 轻触开关
厂牌: WURTH
产品描述: 12V(DC) Off-Mom SPST-NO 1.6N 200000Cycles 250μm 贴片安装,黏合安装 5.5mm*3.5mm*1.65mm
供应商型号: 732-7062-1-ND
供应商: Digi-Key
标准整包数: 1

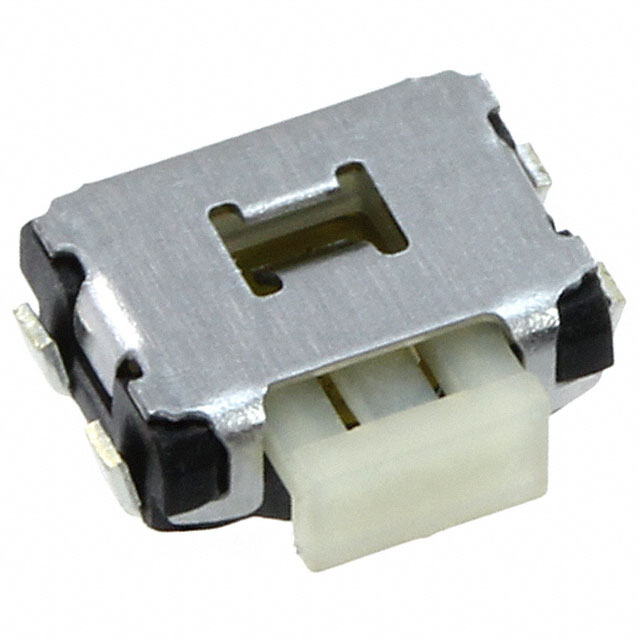

WURTH 轻触开关 436353045816

436353045816概述


    产品简介


    WS-TASU J-Bend SMT轻触开关是一款专为一般电子设备设计的机械开关。它具有侧面推压式的安装方式,尺寸为4.7mm x 3.5mm。这款轻触开关广泛应用于各种消费电子产品、通信设备及家用电器等领域,提供可靠的按压操作体验。

    技术参数


    - 物理特性
    - 高度(H):1.65mm
    - 操作力:160g ± 50g
    - 行程(Stoke):0.25mm ± 0.1mm
    - 推荐焊盘图案:[mm] 0.72, 0.75, 1.0, 1.4, 1.65, 2.6, 3.5, 4.5 ± 0.2, 4.7, 5.5 ± 0.2, 7.0
    - 温度范围:-40°C 至 +85°C
    - 储存条件:<40°C;<75%RH
    - 电气特性
    - 额定电流(IR):50mA
    - 额定电压(VR):12V(DC)
    - 接触电阻(Initial):≤100mΩ
    - 绝缘电阻(RISO):≥100MΩ(500V DC)
    - 耐电压:250V(AC,1分钟)
    - 弹跳时间(Bounce):≤10ms

    产品特点和优势


    1. 耐用性:操作力为160g ± 50g,寿命达到200,000次循环,确保长期稳定的按压操作。
    2. 可靠性:经过严格测试,符合RoHS标准,不含卤素,具有较高的环境适应能力。
    3. 紧凑设计:小巧的外形尺寸(4.7mm x 3.5mm),便于集成到多种设备中。
    4. 快速响应:弹跳时间小于10ms,保证及时准确的操作反馈。

    应用案例和使用建议


    - 应用案例:适用于遥控器、键盘、笔记本电脑、智能家居等需要按键操作的产品。
    - 使用建议:
    - 确保操作力适中,避免过大力度导致损坏。
    - 在设计时考虑防尘防水措施,延长使用寿命。
    - 定期检查和清洁,避免灰尘积累影响操作灵敏度。

    兼容性和支持


    - 兼容性:本产品通过7:1比例的设计确保与标准SMT工艺兼容,方便大规模生产和组装。
    - 技术支持:Würth Elektronik提供全面的技术支持和售后保障,包括详尽的文档资料和技术咨询服务。

    常见问题与解决方案


    1. 问题:如何判断开关是否故障?
    - 解决方案:通过测量接触电阻或直接观察是否有明显的损坏迹象,如破损、变形等。

    2. 问题:开关是否可以清洗?
    - 解决方案:根据产品说明,如果该系列可洗,则按照规定的方法进行清洗;否则请勿尝试清洗。

    总结和推荐


    WS-TASU J-Bend SMT轻触开关凭借其出色的可靠性和耐用性,成为消费电子、通信设备及其他需要按键操作的设备的理想选择。我们强烈推荐使用此产品,并期待它能为您带来卓越的操作体验和产品质量保证。

436353045816参数

参数
电流额定值 -
电压额定值 12V(DC)
执行器高度 -
执行器行程 250μm
机械寿命 200000Cycles
操作力 1.6N
开关功能 Off-Mom
开关配置 SPST-NO
长*宽*高 5.5mm*3.5mm*1.65mm
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

436353045816厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

436353045816数据手册

厂牌 PDF简要描述 下载
WURTH 轻触开关 WURTH 436353045816 436353045816数据手册

436353045816封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.5408 ¥ 4.5258
1500+ $ 0.4315 ¥ 3.6111
库存: 984
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 4.52
