431256038726

产品分类: 轻触开关
厂牌: WURTH
产品描述: Wurth Elektronik 轻触开关, 焊接接端, 尺寸 6.85 x 7mm, 通孔, 单刀单掷
供应商型号: 7856392
供应商: 海外现货
标准整包数: 1

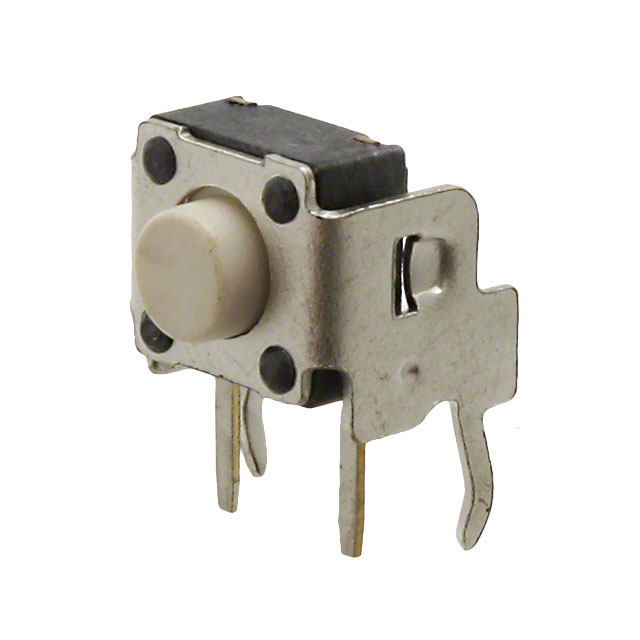

WURTH 轻触开关 431256038726

431256038726概述

    右角按鍵開關(RA, THT)技术手册

    产品简介


    本产品为Würth Elektronik eiSos GmbH & Co. KG公司推出的直角型按钮开关,型号为431 256 xxx 7x6,主要适用于通用电子设备。该产品的尺寸为6x6毫米,采用通孔式安装方式。其广泛应用于各种消费类电子产品、工业控制系统等领域。

    技术参数


    该产品的具体技术参数如下:
    - 额定电流:50mA
    - 额定电压:12VDC
    - 接触电阻:初始状态下最大为100mΩ;寿命测试后最大为2Ω
    - 绝缘电阻:500VDC下最小为100MΩ
    - 耐压强度:250VAC持续1分钟
    - 按键行程:0.25mm,公差为±0.1mm
    - 按键弹跳时间:10ms以内
    材料方面,该产品由碳钢板制成的盖子、LCP UL 94 V-0等级的推杆、PA9T UL 94 V-0黑色框架和不锈钢银接触点构成。
    焊接信息:
    - 通孔版本终端
    - 波峰焊接温度不超过260°C,10秒内完成
    - 手工焊接温度不超过350°C,3秒内完成
    环境条件:
    - 存储条件:-40°C至+85°C
    - 工作条件:-40°C至+85°C
    符合RoHS和REACH标准。

    产品特点和优势


    该产品以其紧凑的尺寸和高可靠性而著称。接触电阻和绝缘电阻均能满足高标准要求,确保其在各类复杂环境中可靠运行。此外,它的使用寿命长,可承受数万次按键操作而不影响性能。

    应用案例和使用建议


    由于其小巧的设计,这款按钮开关常被用于智能手机和平板电脑的电源键。对于此类应用,我们建议采取波峰焊接工艺进行组装,以确保焊接质量。另外,在极端环境条件下使用时,建议增加额外的防护措施,以保护产品的长期稳定性。

    兼容性和支持


    该产品与其他标准电子元器件和设备具有良好的兼容性。制造商提供了详尽的技术文档和支持服务,确保客户能够顺利地集成和使用该产品。

    常见问题与解决方案


    1. 问题:接触电阻超出规格
    - 解决方案:检查焊接工艺是否正确,确保焊接温度和时间均在规范范围内。
    2. 问题:按键操作不顺畅
    - 解决方案:检查是否有异物进入开关内部,必要时进行清洁处理。
    3. 问题:产品出现漏电现象
    - 解决方案:确认电路设计是否合理,避免因过载导致的产品损坏。

    总结和推荐


    总体而言,Würth Elektronik eiSos GmbH & Co. KG公司的这款右角按钮开关以其高可靠性和长寿命而受到广泛认可。它非常适合应用于各种需要高精度和稳定性的场合。因此,我们强烈推荐此款产品给对质量和性能有较高要求的用户。

431256038726参数

参数
机械寿命 200000Cycles
操作力 2.6N
开关功能 Off-Mom
开关配置 SPST-NO
电流额定值 50mA
电压额定值 12V(DC)
执行器高度 -
执行器行程 250μm
长*宽*高 7.4mm*6.55mm*3.85mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

431256038726厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

431256038726数据手册

厂牌 PDF简要描述 下载
WURTH 轻触开关 WURTH 431256038726 431256038726数据手册

431256038726封装设计

查看详情并下载
Symbol
Footprint
3D Model
