434121050836

产品分类: 轻触开关
厂牌: WURTH
产品描述: 轻触开关, 表面贴装接端, 表面, 单刀单掷
供应商型号: 3806208
供应商: 海外现货
标准整包数: 10

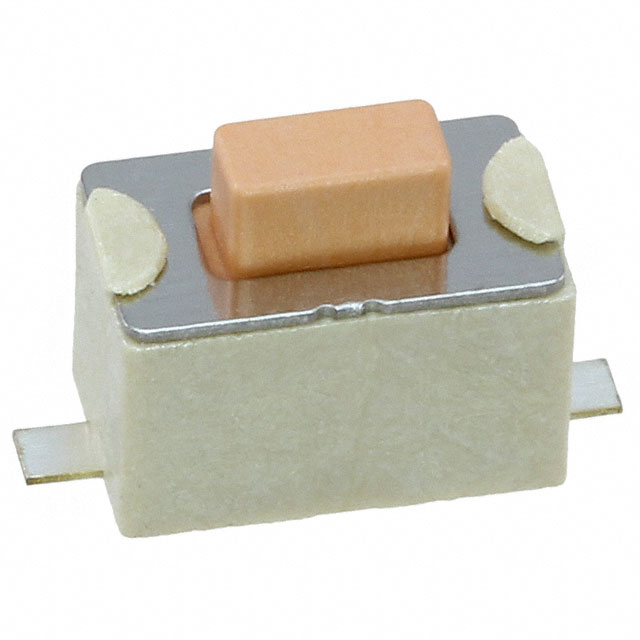

WURTH 轻触开关 434121050836

434121050836概述


    产品简介


    WS-TASV SMT Tact开关是一款专为通用电子设备设计的按钮开关。它具有6.0 x 3.5 mm的紧凑尺寸,主要应用于各种消费电子、工业设备和通信系统等领域。该产品不仅适用于自动化设备的集成,还可以在智能家电、仪器仪表等多种场合中找到其身影。

    技术参数


    - 尺寸: 6.0 x 3.5 mm
    - 高度: 5 mm
    - 额定电流: 50 mA
    - 额定电压: 12 V (DC)
    - 接触电阻(初始): 100 mΩ max.
    - 接触电阻(寿命测试后): 1 Ω max.
    - 绝缘电阻: 100 MΩ min.
    - 耐压: 250 V (AC) 1 min
    - 最大弹跳时间: 10 ms
    - 操作力: 360 g ± 90 g
    - 电气寿命: 50000次循环
    - 行程: 0.25 mm ± 0.1 mm
    - 工作温度范围: -40°C 到 +85°C
    - 存储条件: 温度<40°C;湿度<75%RH

    产品特点和优势


    1. 高可靠性:经过严格的电气和机械寿命测试,保证了产品的高可靠性。
    2. 坚固耐用:采用不锈钢材料的接触点和框架,具备出色的耐磨性和耐腐蚀性。
    3. 操作力适中:操作力为360克,非常适合人机交互界面的设计。
    4. 广泛的工作温度范围:能够在-40°C到+85°C的极端环境中正常工作。
    5. 环保设计:符合RoHS、REACH和无卤素标准,确保对环境友好。

    应用案例和使用建议


    应用案例
    WS-TASV SMT Tact开关常用于智能手机、平板电脑、智能家居设备以及其他便携式电子产品中作为按钮控制。此外,在工业自动化设备、医疗设备、仪表板控制面板等应用中也有广泛的应用。
    使用建议
    - 正确安装:在焊接过程中要保持开关处于原始位置,避免焊接波浪造成熔化而产生故障。
    - 清洁处理:如果产品是可清洗的,建议在焊接后至少等待一段时间再进行清洗,以防止清洗剂通过呼吸孔进入开关内部。
    - 安全操作:不要用过大的力量反复操作开关,以免损坏或变形,影响使用寿命。

    兼容性和支持


    WS-TASV SMT Tact开关与其他常见的电子元件兼容良好,易于集成到现有的电路板设计中。制造商提供了详细的文档和工程支持服务,包括焊接指南、存储条件等信息,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    1. 开关弹跳时间过长
    - 解决方案:检查并调整焊接点的位置,确保焊接质量良好。
    2. 开关无法正常工作
    - 解决方案:检查连接线路是否断开,确认电源供应正常,同时检查是否有灰尘或异物堵塞。
    3. 开关在高温下失效
    - 解决方案:确保开关工作温度不超过其额定值,并避免长时间暴露在高温环境中。

    总结和推荐


    WS-TASV SMT Tact开关凭借其高可靠性、耐用性和宽泛的工作温度范围,在多种应用场景中表现出色。结合制造商提供的详尽的技术支持,这是一款值得信赖的产品,特别适合需要高度可靠性的工业及消费类电子产品。因此,强烈推荐给需要这类产品的用户和工程师。

434121050836参数

参数
开关功能 Off-Mom
开关配置 SPST-NO
电流额定值 -
电压额定值 12V(DC)
执行器高度 5mm
执行器行程 250μm
机械寿命 50000Cycles
操作力 3.6N
长*宽*高 6mm*3.5mm*5mm
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

434121050836厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

434121050836数据手册

厂牌 PDF简要描述 下载
WURTH 轻触开关 WURTH 434121050836 434121050836数据手册

434121050836封装设计

查看详情并下载
Symbol
Footprint
3D Model
