430152080826

产品分类: 轻触开关
厂牌: WURTH
产品描述: 轻触开关, 表面贴装接端, 印刷电路板
供应商型号: 2541785
供应商: 海外现货
标准整包数: 5
WURTH 轻触开关 430152080826

430152080826概述

    电子元器件产品技术手册

    产品简介

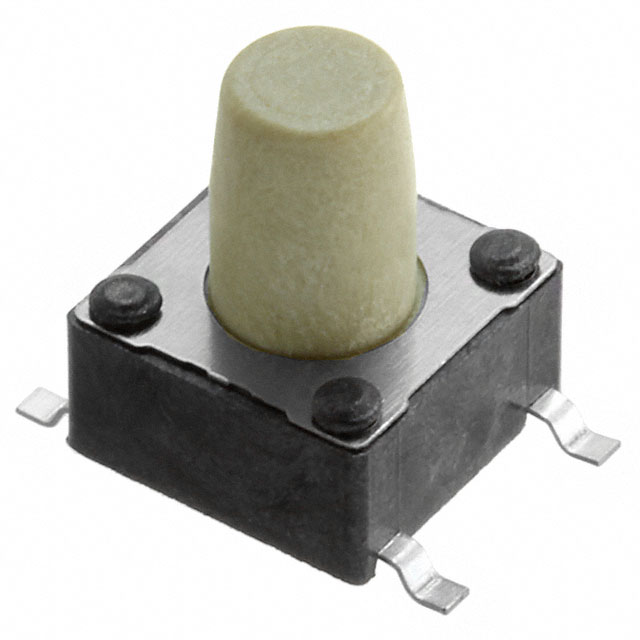

    本手册描述的产品是WS-TASV系列6x6mm贴片式开关(SMD版本)。该电子元器件主要用于通用电子产品中,提供快速响应和可靠的触点功能。其广泛应用于消费电子、工业控制、通信设备等多个领域。

    技术参数


    - 额定参数:最大电流50mA,最大电压12VDC
    - 接触电阻:初始最大值100mΩ,寿命测试后最大值2Ω
    - 绝缘电阻:最小100MΩ(500VDC条件下)
    - 耐压强度:250VAC,持续1分钟
    - 行程:0.25±0.15mm
    - 弹跳时间:最大10ms
    材料
    - 盖子:不锈钢
    - 按钮柱:LCP(UL 94V-0等级)
    - 框架:LCP(UL 94V-0等级),黑色
    - 触点:不锈钢镀银
    - 端子:黄铜镀银
    焊接信息
    - 终端焊接方式:SMD版本,回流焊根据JEDEC J-STD 020标准进行,手焊温度不超过350℃,最长3秒。
    环境条件
    - 存储条件:-40°C 至 +85°C
    - 操作条件:-40°C 至 +85°C
    - 合规性:无铅,符合RoHS、Reach标准
    包装信息
    - 包装形式:带与盘(Tape & Reel)

    产品特点和优势


    WS-TASV系列贴片式开关具有极高的可靠性和稳定性。其设计考虑到了恶劣的工作环境,适用于广泛的工业应用。特别值得强调的是,它采用了不锈钢和高阻燃材料,确保长期稳定运行。

    应用案例和使用建议


    - 消费电子:可以用于手机、平板电脑等便携式设备中的按键开关。
    - 工业控制:适用于自动化设备、机器人等的控制面板。
    - 通信设备:可作为无线通信设备中的信号切换开关。
    使用建议:
    1. 在焊接前,确保电路板清洁并处于适当位置。
    2. 避免高温焊接导致的热冲击,焊接时间不宜过长。
    3. 安装完成后,建议对整个系统进行功能验证,确保接触良好。

    兼容性和支持


    WS-TASV系列贴片式开关与各种常见的PCB和电路板兼容。厂商提供技术支持和质量保证服务,确保用户能够得到满意的解决方案。

    常见问题与解决方案


    1. Q: 开关接触不良
    - A: 检查焊接是否牢固,必要时重新焊接。
    2. Q: 开关触发时存在延迟
    - A: 确认焊点是否有虚焊现象,清理焊接区域,必要时更换开关。
    3. Q: 长期使用后接触电阻变大
    - A: 清洁触点,确保没有杂质影响接触性能。

    总结和推荐


    综上所述,WS-TASV系列贴片式开关是一款高度可靠的电子元器件,适用于多种应用场景。其优异的电气性能和稳定性使其在市场上具备强大的竞争力。强烈推荐在需要高可靠性的电子产品中采用这款开关。

430152080826参数

参数
电压额定值 -
执行器高度 8mm
执行器行程 250μm
机械寿命 200000Cycles
操作力 2.6N
开关功能 Off-Mom
开关配置 SPST-NO
电流额定值 -
长*宽*高 6.2mm*6.2mm*8mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

430152080826厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

430152080826数据手册

厂牌 PDF简要描述 下载
WURTH 轻触开关 WURTH 430152080826 430152080826数据手册

430152080826封装设计

查看详情并下载
Symbol
Footprint
3D Model
