首页  >  产品百科  >  7447010

7447010

产品分类: 插件电感
厂牌: WURTH
产品描述: 10KHz 1A 470μH 225mΩ ±20% 插件 垂直安装,通孔安装 18.5mm*9.5mm*11.6mm
供应商型号: 2082522
供应商: 海外现货
标准整包数: 1
WURTH 插件电感 7447010

7447010概述


    产品简介

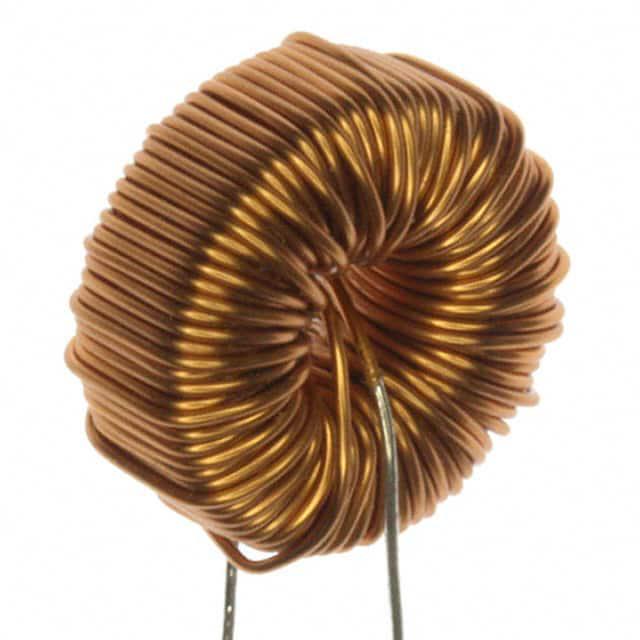

    WE-FI 引线式环形线圈扼流器(WE-FI Leaded Toroidal Line Choke)是一种用于一般电子设备的电感组件。该产品主要用于过滤电源线中的高频干扰信号,广泛应用于电源管理、电磁兼容(EMC)设计等领域。它的核心功能是提供一个高电感值的通路,以抑制特定频率范围内的电流波动,从而保护电路免受噪声干扰。

    技术参数


    - 外形尺寸: 高度(最大)18.5 mm,外径(参考值)9.0 mm,内径(最小)1.0 mm
    - 电感量: 470 μH,公差±20%
    - 额定电流: 最大1.6 A(ΔT = 40 K)
    - 直流电阻: 最大0.225 Ω(20°C)
    - 认证: 符合RoHS、REACH、无卤素标准
    - 工作温度: 环境温度(IR):-40°C 至 +65°C;工作温度:-40°C 至 +105°C
    - 存储条件: 在原包装中,温度<40°C,湿度<75%RH
    - 湿敏等级: MSL 1

    产品特点和优势


    1. 高性能电感: 470 μH 的电感量使得该产品在过滤高频噪声方面表现出色,能够有效减少电源线路中的干扰。
    2. 宽工作温度范围: 该产品能够在极端环境下稳定运行,适合各种工业和消费电子应用。
    3. 低直流电阻: 直流电阻为 0.225 Ω,保证了高效率的电能传输,减少了不必要的能耗。
    4. 环保材料: 符合 RoHS、REACH 和无卤素标准,符合当前严格的环保要求。

    应用案例和使用建议


    该产品适用于多种应用场景,如电源管理、电磁兼容设计、音频设备等。例如,在音频设备中,它可以有效地抑制来自电源线的干扰,提高音质。
    使用建议:
    - 在焊接过程中,请确保遵循推荐的焊接温度曲线,避免过热损坏。
    - 使用后,请存放在原包装中,温度<40°C,湿度<75%RH。
    - 若需进行清洗,请选择对线材绝缘层影响较小的清洗剂,并在清洗后进行手动检查,避免出现密封不良或损坏的情况。

    兼容性和支持


    该产品与其他电子元器件的兼容性良好,适用于大多数通用电路设计。制造商提供了详尽的技术支持和文档,包括焊接指南、可靠性报告和常见问题解答。如有需要,用户可直接联系销售工程师获取进一步的支持。

    常见问题与解决方案


    1. Q: 该产品能否用于军用、航空航天等高安全要求的应用?
    - A: 不能。除非签订了特别协议,否则该产品仅限于一般电子设备使用,不适用于高安全要求的应用。
    2. Q: 产品如果在超过额定电流下工作会有什么后果?
    - A: 超过额定电流可能导致线圈绝缘材料损坏或溶解,严重时可能引发火灾。务必确保在规定的电流范围内使用。
    3. Q: 产品在储存期间需要注意什么?
    - A: 存储时间不应超过12个月,且存储环境应在温度<40°C,湿度<75%RH的条件下。避免暴露在阳光直射下。

    总结和推荐


    WE-FI 引线式环形线圈扼流器是一款专为一般电子设备设计的高性能电感组件。其具有高电感量、宽工作温度范围、低直流电阻等特点,适合在多种应用中发挥其独特的滤波效果。在使用时需严格遵守操作规范和存储条件,以确保其长期稳定可靠的工作性能。因此,我强烈推荐使用这款产品。

7447010参数

参数
额定电流 1A
Q值 -
测试频率 10KHz
电感值 470μH
饱和电流(LSAT) -
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 225mΩ
长*宽*高 18.5mm*9.5mm*11.6mm
通用封装 插件
安装方式 垂直安装,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

7447010厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

7447010数据手册

厂牌 PDF简要描述 下载
WURTH 插件电感 WURTH 7447010 7447010数据手册

7447010封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 17.3771
5+ ¥ 15.5868
10+ ¥ 13.1645
25+ ¥ 12.6379
50+ ¥ 11.7954
200+ ¥ 11.3741
1000+ ¥ 11.3741
2000+ ¥ 11.3741
库存: 56
起订量: 3 增量: 0
交货地:
最小起订量为:1
合计: ¥ 17.37
直接购买
加入购物车
