首页  >  产品百科  >  430483025816

430483025816

产品分类: 轻触开关
厂牌: WURTH
产品描述: Wurth Elektronik 轻触开关, 焊接接端, 尺寸 6.2 x 6.2mm, 表面, 单刀单掷
供应商型号: 710-430483025816
供应商: Mouser
标准整包数: 1

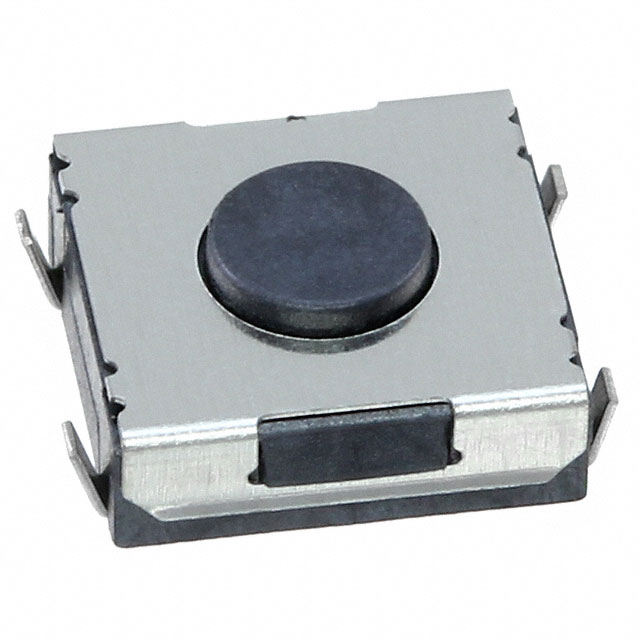

WURTH 轻触开关 430483025816

430483025816概述


    产品简介


    本电子元器件是一款Würth Elektronik公司生产的洗可产品(Washable Product),型号为WS-TASV 6x6mm,属于贴片式轻触开关(Tact Switch)。该开关采用J-Bend SMD版本设计,适合于一般电子设备的应用场景。通过本文的技术手册内容,我们可以深入了解到这款电子元器件的主要功能和应用场景。

    技术参数


    - 电气特性:
    - 额定电流:50mA,额定电压:12VDC
    - 接触电阻:初始接触电阻最大为100mΩ;寿命测试后的接触电阻最大为2Ω
    - 绝缘电阻:最小绝缘电阻为100MΩ(测试电压为500VDC)
    - 介电强度:250VAC(持续1分钟)
    - 机械特性:
    - 行程:0.25±0.2mm / -0.1mm
    - 反弹时间:最大为10ms
    - 材料:
    - 上盖:不锈钢
    - 柱体:LCP UL 94V-0(黑色)
    - 基座:LCP UL 94V-0(黑色)
    - 触点:不锈钢表面镀银
    - 引脚:铜合金表面镀银
    - 胶带:聚酰亚胺胶带
    - 焊接信息:
    - 引脚形式:J-Bend版本
    - 回流焊:符合JEDEC J-STD 020标准
    - 手工焊接:温度不超过350°C,时间不超过3秒
    - 储存和工作条件:
    - 储存条件:-40°C至+85°C
    - 工作条件:-40°C至+85°C
    - 符合标准:无铅,RoHS,Reach

    产品特点和优势


    - 可靠性高:该款轻触开关具备较高的接触稳定性和绝缘性能,接触电阻和绝缘电阻均在标准范围内。
    - 耐用性强:不锈钢材质和良好的表面处理工艺确保了开关在长时间使用后依然保持出色的性能。
    - 环保材料:采用无铅材料,符合RoHS和Reach标准,对环境友好。
    - 防水性能:虽然为洗可产品,但需注意清洁时避免损伤开关的功能区域。

    应用案例和使用建议


    - 应用案例:该产品广泛应用于各种需要轻触开关控制的场合,例如医疗设备、智能家居、仪器仪表等。特别是在需要频繁操作且要求稳定性的环境中表现尤为突出。
    - 使用建议:安装前请确认产品符合所在应用领域的安全要求,避免在特定高风险应用中未经审批就直接使用。焊接和手工焊接过程需严格遵循制造商的指导规范。

    兼容性和支持


    - 兼容性:WS-TASV 6x6mm轻触开关在一般电子电路中兼容性良好,但根据具体应用需求可能需要进行额外的电气特性测试以确保兼容性。
    - 技术支持:Würth Elektronik提供专业的技术支持服务,对于任何技术问题或售后支持均可联系官方获取帮助。

    常见问题与解决方案


    - Q: 开关按下后没有反应?
    - A: 确认焊接连接是否牢固;检查是否有异物阻碍开关动作;重新启动设备并确认是否正常。
    - Q: 使用过程中发现接触不良?
    - A: 确认引脚和PCB之间的焊接质量;检查环境温度是否超出正常范围。
    - Q: 清洁后开关性能下降?
    - A: 避免使用过量力清洗;允许足够的冷却时间后再清洗;检查密封结构是否有损坏。

    总结和推荐


    WS-TASV 6x6mm轻触开关凭借其优秀的电气性能和机械耐用性,在多个应用场景中表现出色。尽管它在一般电子设备中广泛应用,但用于特定领域如航空、航海等高风险环境前必须获得制造商书面批准。该产品不仅满足环保要求,还提供了详尽的技术文档和支持服务,使用户能够放心使用。鉴于其广泛的适用性和可靠的质量,我们强烈推荐将其用于需要高性能轻触开关的各类项目中。

430483025816参数

参数
执行器行程 250μm
机械寿命 1000000Cycles
操作力 1.6N
开关功能 Off-Mom
开关配置 SPST-NO
电流额定值 -
电压额定值 12V(DC)
执行器高度 2.5mm
长*宽*高 6.2mm*6.2mm*2.5mm
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

430483025816厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

430483025816数据手册

厂牌 PDF简要描述 下载
WURTH 轻触开关 WURTH 430483025816 430483025816数据手册

430483025816封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.621 ¥ 5.2475
25+ $ 0.6026 ¥ 5.092
50+ $ 0.572 ¥ 4.8334
100+ $ 0.5665 ¥ 4.7869
250+ $ 0.5551 ¥ 4.6908
500+ $ 0.554 ¥ 4.6816
1000+ $ 0.5152 ¥ 4.3531
2000+ $ 0.3974 ¥ 3.3584
库存: 2495
起订量: 1 增量: 1
