7447480332

产品分类: 插件电感
厂牌: WURTH
产品描述: 10KHz 650KHz 400mA 360mA 3.3mH 4Ω ±5% 插件,D10.5XL14.5MM 垂直安装,通孔安装 10.5mm(长度)*14.5mm(高度)
供应商型号: J-WURT-0057627
供应商: Chip1stop
标准整包数: 1
WURTH 插件电感 7447480332

7447480332概述

    电子元器件产品技术手册

    产品简介

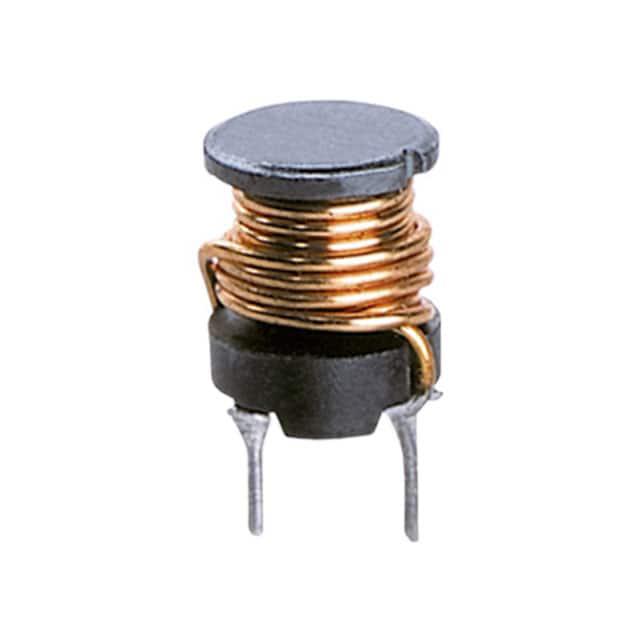

    WE-TI Radial Leaded Wire Wound Inductor(型号:7447480332) 是一款径向引线缠绕线圈电感器。这种电感器广泛应用于各种通用电子设备中,特别适合用于电源滤波、噪声抑制及电路匹配等领域。它具有较高的电流承载能力和稳定的电感值,能有效提升系统的稳定性和可靠性。

    技术参数


    - 型号:7447480332
    - 尺寸:1014
    - 电感值:3300 µH ±5%
    - 额定电流:0.36 A
    - 饱和电流:0.40 A
    - 直流电阻:3.20 Ω (典型值)
    - 自谐振频率:0.65 MHz
    - 工作温度范围:-40°C 至 +125°C
    - 存储温度范围:-20°C 至 +40°C(湿度 ≤ 75%)

    产品特点和优势


    - 高稳定性:电感值在恶劣环境下依然保持稳定。
    - 高可靠性:适用于广泛的工业和消费电子设备。
    - 良好的温度特性:工作温度范围宽,能够在极端条件下正常运行。
    - 易于焊接:兼容多种焊接工艺,保证焊接质量和生产效率。

    应用案例和使用建议


    - 电源滤波:适用于开关电源中的滤波电感,减少电源纹波和噪声。
    - 信号匹配:在射频通信设备中,可作为匹配电感,提高信号传输质量。
    - 噪声抑制:适用于电路板上的噪声抑制,确保系统稳定运行。
    使用建议:
    - 在安装过程中避免对电感器施加过大的机械应力,以防止损坏。
    - 确保电感器周围的温度不超过125°C,以延长使用寿命。

    兼容性和支持


    - 兼容性:与主流电子焊接设备兼容,适用于多种焊接工艺。
    - 支持服务:Würth Elektronik eiSos GmbH & Co. KG 提供详尽的技术文档和支持,帮助客户更好地理解和使用该产品。

    常见问题与解决方案


    1. 问题:电感值波动大。
    - 解决方案:检查焊接过程是否符合规定的焊接曲线,确认焊接温度和时间。
    2. 问题:电感器发热严重。
    - 解决方案:确保电感器工作在额定电流范围内,避免长时间过载。
    3. 问题:焊接后电感值变化。
    - 解决方案:确认焊接材料和焊接工艺符合标准要求,必要时进行返工。

    总结和推荐


    总体而言,WE-TI Radial Leaded Wire Wound Inductor 是一款高性能的电感器,具有广泛的应用前景和良好的市场竞争力。其优良的稳定性和可靠性使其成为众多电子设备中不可或缺的组件。强烈推荐用于各类通用电子设备和电源管理系统的设计中。如果您需要进一步的技术支持或样品测试,请联系 Mouser Electronics 或直接联系 Würth Elektronik eiSos GmbH & Co. KG 获取更多资料和服务。

7447480332参数

参数
直流电阻(DCR)
额定电流 360mA
Q值 -
测试频率 10KHz
电感值 3.3mH
饱和电流(LSAT) 400mA
自谐振频率(SRF) 650KHz
容差 ±5%
长*宽*高 10.5mm(长度)*14.5mm(高度)
通用封装 插件,D10.5XL14.5MM
安装方式 垂直安装,通孔安装
应用等级 工业级
零件状态 在售
包装方式 托盘

7447480332厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

7447480332数据手册

厂牌 PDF简要描述 下载
WURTH 插件电感 WURTH 7447480332 7447480332数据手册

7447480332封装设计

查看详情并下载
Symbol
Footprint
3D Model
