760308101104

产品分类: 无线充电线圈
厂牌: WURTH
产品描述: 20MHz 6A 2.5A 42@125kHz 6.3μH 125mΩ ±10% 2.6mm(高度)
供应商型号: 1631886
供应商: 海外现货
标准整包数: 66

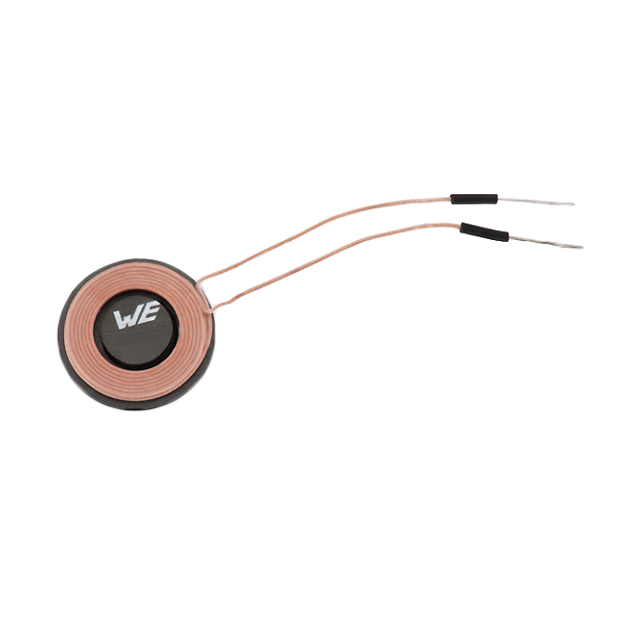

WURTH 无线充电线圈 760308101104

760308101104概述


    产品简介


    WE-WPCC Wireless Power Transfer Transmitter Coil(无线充电发射线圈)
    产品类型:无线充电发射线圈
    主要功能:无线充电系统中的关键组件,负责通过磁场将电能传输到接收端。
    应用领域:适用于便携式电子设备如手机、平板电脑等的无线充电解决方案。该产品也可用于工业设备和家用电器中的无线充电系统。

    技术参数


    - 尺寸:直径 20 mm,高 2.8 mm(最大)
    - 重量:未提供
    - 操作温度范围:-20°C 到 +105°C
    - 存储条件:低于 40°C 和相对湿度小于 75%
    - RoHS 认证:符合
    - REACH 认证:符合
    - 卤素自由:符合
    - 额定电流:2.5 A(在 40 K 温升下)
    - 直流电阻:110 mΩ(典型值),130 mΩ(最大值)
    - 自谐振频率:20 MHz(典型值)
    - 工作环境:适用于各种一般电子设备,不适用于要求更高安全性和可靠性的设备

    产品特点和优势


    - 高效传输:通过无线方式高效传输电能,无需物理接触。
    - 宽工作温度范围:可在极端环境下稳定工作,确保在各种环境中可靠运行。
    - 低功耗设计:低损耗材料,保证高效能量转换,延长电池寿命。
    - 高标准认证:符合 RoHS、REACH 等环保标准,确保对人体和环境友好。

    应用案例和使用建议


    应用案例:
    - 在智能手机和平板电脑上实现无线充电功能。
    - 用于智能家居设备中的无线充电站。
    使用建议:
    - 确保安装时线圈周围无强磁场干扰,以免影响传输效率。
    - 使用过程中避免线圈受到强烈冲击,以防损坏内部结构。
    - 定期检查线圈状态,确保接头牢固,避免因连接不良导致的信号衰减。

    兼容性和支持


    兼容性:
    - 该产品与其他品牌和型号的无线充电接收端兼容,确保跨平台使用。
    - 支持常见的焊接工艺,但需要遵循特定的焊接参数,以确保焊接质量。
    支持和维护:
    - Würth Electronics 提供详细的技术文档和用户指南,方便客户进行设计和维护。
    - 提供售后技术支持,及时解答客户在使用过程中遇到的问题。

    常见问题与解决方案


    - Q: 如何确定线圈是否正确安装?
    - A: 检查线圈与设备的配合情况,确保接触良好且无松动。可通过仪器测试传输效率来确认。

    - Q: 线圈在长时间使用后发热如何处理?
    - A: 减少负载或增加散热措施,如增加通风或采用冷却系统。注意不要超过规定的最大温度。
    - Q: 线圈出现噪音怎么办?
    - A: 检查是否音频信号干扰导致,调整工作频率或屏蔽外部噪声源。

    总结和推荐


    综合评估:
    - 优点:该无线充电发射线圈具有高效的能量传输能力、广泛的温度适应范围以及严格的安全和环保标准,适合于各类便携式电子设备和家用电器的无线充电系统。
    - 建议:强烈推荐在需要高效无线充电解决方案的应用中使用此产品,尤其是在对安全性和可靠性要求较高的场合。
    综上所述,该无线充电发射线圈不仅具备卓越的技术参数和广泛的应用领域,而且在市场上的竞争力也非常强大。它不仅能够满足现有需求,还为未来的无线充电技术发展提供了坚实的基础。

760308101104参数

参数
额定电流 2.5A
Q值 42@125kHz
测试频率 -
电感值 6.3μH
饱和电流(LSAT) 6A
自谐振频率(SRF) 20MHz
容差 ±10%
直流电阻(DCR) 125mΩ
长*宽*高 2.6mm(高度)
零件状态 在售
包装方式 盒装

760308101104厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

760308101104数据手册

厂牌 PDF简要描述 下载
WURTH 无线充电线圈 WURTH 760308101104 760308101104数据手册

760308101104封装设计

查看详情并下载
Symbol
Footprint
3D Model
