760308102142

产品分类: 无线充电线圈
厂牌: WURTH
产品描述: 12MHz 30A 18A 100@125kHz 5.8μH 12mΩ ±10% 53.3mm*53.3mm*6.5mm
供应商型号: 10B-4360216-4
供应商: 国内现货
标准整包数: 1

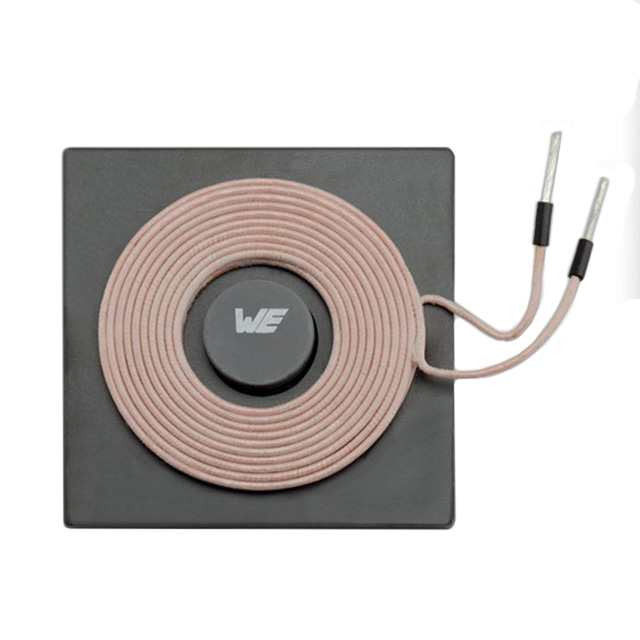

WURTH 无线充电线圈 760308102142

760308102142概述

    WE-WPCC Wireless Power Charging Transmitter Coil 技术手册

    1. 产品简介


    WE-WPCC Wireless Power Charging Transmitter Coil(无线充电发射线圈) 是一款专为通用电子产品设计的电子元器件。它主要用于无线充电应用,能够高效传输电力并实现无接触式充电。此产品广泛应用于智能手机、平板电脑、电动牙刷等多种便携式设备中,为用户提供便捷的充电体验。

    2. 技术参数


    - 尺寸规格: 长度:10.0 mm ± 2.0 mm;宽度:6.5 mm(最大);高度:6.0 mm。
    - 推荐焊盘图案: 焊盘长度:53.5 mm ± 1.5 mm;宽度:41.0 mm ± 3.0 mm。
    - 基本电气特性:
    - 电感量: 5.8 μH(±10%),在125 kHz / 10 mA 条件下。
    - 品质因数 (Q): 100(典型值),在125 kHz / 10 mA 条件下。
    - 额定电流: 18 A(最大),在ΔT = 40 K 条件下。
    - 饱和电流: 30 A(典型值)。
    - 直流电阻: 10 mΩ(典型值),20 °C 条件下。
    - 自谐振频率: 12 MHz。
    - 工作环境:
    - 工作温度范围: -20 °C 到 +105 °C。
    - 存储温度范围: -20 °C 到 +65 °C(在原包装内)。
    - 其他重要参数:
    - 建议组件温度不超过+105°C。
    - 典型温升特性:在不同电流条件下测试得出。
    - Q因子 随频率变化特性。

    3. 产品特点和优势


    WE-WPCC Wireless Power Charging Transmitter Coil 具有以下独特优势:
    - 高效率: 优秀的电感和低直流电阻使得其能够高效地传输电力。
    - 宽工作温度范围: 适用于广泛的环境条件,确保稳定运行。
    - 大额定电流: 支持高达18 A 的电流,适合多种应用场景。
    - 高饱和电流: 即使在高负载条件下也能保持稳定的性能。
    - 高Q因子: 有助于减少信号损失,提高无线传输效率。
    - 良好的温度稳定性: 减少了由温度变化引起的误差。

    4. 应用案例和使用建议


    - 典型应用: 无线充电发射线圈可以广泛应用于各种便携式设备,如手机、智能手表、电动牙刷等。
    - 使用建议:
    - 确保使用合适的焊接温度曲线进行焊接,以避免损坏。
    - 避免过载,防止超过额定电流。
    - 安装过程中应确保线圈正确固定,避免机械冲击。
    - 对于客户特定应用,请根据具体需求进行详细评估和验证。

    5. 兼容性和支持


    - 兼容性: 此产品通常与现有的无线充电系统兼容。在集成到新设备时,请确保遵循制造商的指南。
    - 技术支持: Würth Elektronik eiSos 提供全面的技术支持,包括产品文档、安装指南和技术咨询。客户可通过官方联系方式获得帮助。

    6. 常见问题与解决方案


    - 问题: 过热导致损坏。
    - 解决方案: 检查电流是否超过额定值,并确保适当的散热措施。
    - 问题: 焊接后损坏。
    - 解决方案: 严格按照推荐的焊接曲线进行操作。
    - 问题: 无法正常充电。
    - 解决方案: 检查线圈是否有物理损伤,并确保与接收器对齐良好。

    7. 总结和推荐


    总体而言,WE-WPCC Wireless Power Charging Transmitter Coil 是一款高性能的无线充电解决方案,适用于广泛的设备和应用场景。其高效能、可靠性和宽工作温度范围使其成为市场上非常具有竞争力的产品。强烈推荐给需要高效无线充电系统的开发人员和制造商。

760308102142参数

参数
测试频率 -
电感值 5.8μH
饱和电流(LSAT) 30A
自谐振频率(SRF) 12MHz
容差 ±10%
直流电阻(DCR) 12mΩ
额定电流 18A
Q值 100@125kHz
长*宽*高 53.3mm*53.3mm*6.5mm
零件状态 在售
包装方式 盒装,托盘

760308102142厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

760308102142数据手册

厂牌 PDF简要描述 下载
WURTH 无线充电线圈 WURTH 760308102142 760308102142数据手册

760308102142封装设计

查看详情并下载
Symbol
Footprint
3D Model
