760308101103

产品分类: 无线充电线圈
厂牌: WURTH
产品描述: 20MHz 8A 3A 35@125kHz 6.5μH 180mΩ ±10% 30mm*30mm*1.9mm
供应商型号: 2467263
供应商: 海外现货
标准整包数: 1
WURTH 无线充电线圈 760308101103

760308101103概述


    产品简介

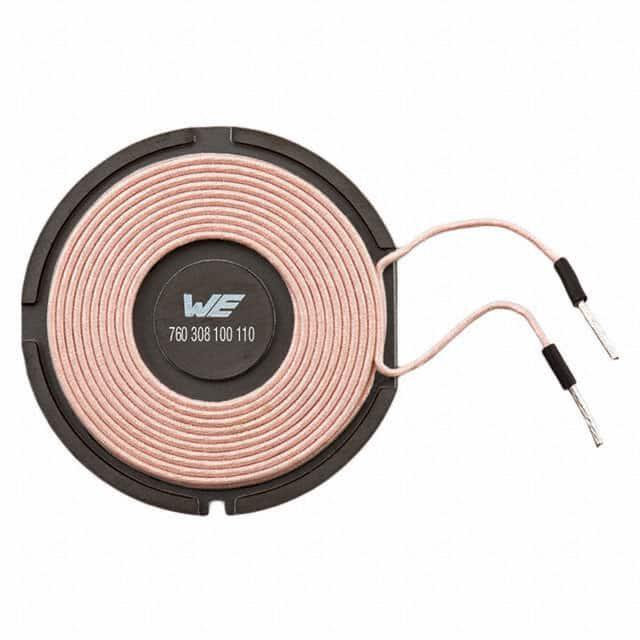

    WE-WPCC Wireless Power Transfer Transmitter Coil(无线电力传输发射线圈)
    WE-WPCC Wireless Power Transfer Transmitter Coil 是一款专为通用电子设备设计的电子元器件。它主要用于无线电力传输系统中的发射端,能够有效地实现电能的无线传输。此款线圈特别适用于需要进行无线充电的消费电子产品,如智能手机、平板电脑、可穿戴设备等。

    技术参数


    | 参数 | 规格 |

    | 外形尺寸 | Ø 30 mm ± 0.5 mm |
    | 引脚间距 | 17.0 mm ± 0.5 mm |
    | 高度 | 28.0 mm ± 1.5 mm |
    | 引脚直径 | 50.0 mm ± 3.0 mm |
    | 引脚宽度 | 6.0 mm (参考) |
    | 引脚长度 | 10.0 mm ± 1.0 mm |
    | 最大高度 | 1.9 mm |
    | 热缩管(黑色) | 2 |
    | 尺寸比例 | 1:1.2 |
    | 推荐焊盘图案尺寸 | 5.0 mm min |
    | 焊盘直径 | Ø 2.0 mm |
    | 工作频率范围 | 10 kHz 至 100 kHz |
    | 典型电感值 | 6.5 µH ± 10% |
    | 品质因子(Q-Factor)| 35 |
    | 额定电流 | ΔT = 40 K时 3 A max |
    | 饱和电流 | 8 A typ |
    | 直流电阻 | 20 °C时 150 mΩ typ |
    | 直流电阻 | 20 °C时 200 mΩ max |
    | 自共振频率 | 20 MHz |
    | 温度限制 | -20 °C 至 +105 °C |

    产品特点和优势


    1. 高可靠性: 在典型条件下,最大电流达到3A,而ΔT温度升高仅为40K,保证了长期运行的稳定性和可靠性。
    2. 高效率: 具有良好的Q-Factor(品质因子),可以高效传输电能,且在宽频率范围内保持性能稳定。
    3. 宽工作温度范围: 能够在-20°C到+105°C的宽温度范围内正常工作,适应多种恶劣环境。
    4. 快速自恢复能力: 自共振频率高达20MHz,有助于快速响应和调整无线功率传输过程中的各种变化。
    5. 安全特性: 设计上考虑到了电气特性和机械强度,避免由于外部压力导致的损坏。

    应用案例和使用建议


    1. 无线充电器: WE-WPCC Wireless Power Transfer Transmitter Coil 主要应用于无线充电器的发射端,提供高效的能量传输。
    2. 医疗设备: 在一些医疗设备中,该线圈可以用于对电池进行无线充电,减少频繁插拔连接线带来的不便。
    3. 便携式设备: 如平板电脑、智能手表、健康监测设备等,使用该线圈可以实现设备的无接触充电。
    使用建议:
    - 散热设计: 为了防止过热现象,设计电路板时应考虑增加散热措施,比如添加散热片或者优化空气流动。
    - 焊接温度控制: 在焊接过程中,必须严格按照推荐的焊接曲线来操作,以确保焊接质量并避免损坏。
    - 保护机制: 针对可能因外力造成的损坏,建议在使用时采取相应的防护措施,如安装保护外壳。

    兼容性和支持


    WE-WPCC Wireless Power Transfer Transmitter Coil 与市场上大多数主流的电子元件和设备具有良好的兼容性,但具体应用还需根据实际需求进行验证。此外,制造商提供了全面的技术支持和服务,包括详细的使用指南、故障排除方法及售后服务等,确保用户能够顺利使用并维护该产品。

    常见问题与解决方案


    1. 焊接温度不当导致的损坏
    - 解决方案: 严格按照技术手册中的焊接曲线进行操作,保证焊接过程中的温度不会超过推荐的最大值。
    2. 引脚间的压降过大
    - 解决方案: 检查焊盘图案尺寸是否符合推荐规格,必要时进行调整。
    3. 自共振频率不稳定
    - 解决方案: 检查焊接质量和周围环境是否有电磁干扰,并进行相应的处理。

    总结和推荐


    总体而言,WE-WPCC Wireless Power Transfer Transmitter Coil 是一款高性能、高可靠性的无线电力传输解决方案,非常适合在各种无线充电应用场景中使用。无论是从技术参数还是实际应用效果来看,这款产品都表现出色。强烈推荐在需要无线充电功能的电子产品中采用这款线圈,以提高用户体验和产品竞争力。

760308101103参数

参数
测试频率 -
电感值 6.5μH
饱和电流(LSAT) 8A
自谐振频率(SRF) 20MHz
容差 ±10%
直流电阻(DCR) 180mΩ
额定电流 3A
Q值 35@125kHz
长*宽*高 30mm*30mm*1.9mm
零件状态 在售
包装方式 盒装

760308101103厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

760308101103数据手册

厂牌 PDF简要描述 下载
WURTH 无线充电线圈 WURTH 760308101103 760308101103数据手册

760308101103封装设计

查看详情并下载
Symbol
Footprint
3D Model
