760308101214

产品分类: 无线充电线圈
厂牌: WURTH
产品描述: 11MHz 2A 1.1A 25@125kHz 26μH 520mΩ ±10% 800μm(高度)
供应商型号: ET-2965267
供应商: 海外现货
标准整包数: 1

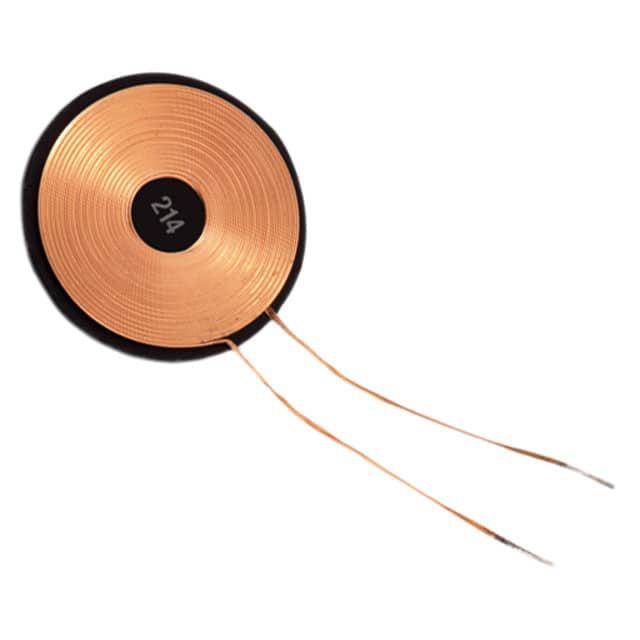

WURTH 无线充电线圈 760308101214

760308101214概述


    产品简介


    WE-WPCC Wireless Power Transfer Receiver Coil(无线充电接收线圈) 是一款专为通用电子设备设计的电子元器件。其主要功能是用于无线充电系统的接收端,适用于智能手机、智能手表、无线耳机等便携式电子设备。本产品不属于军用、航空、医疗等对安全性要求极高的应用领域,如需应用于这些特殊场合,则需提前获得书面批准。

    技术参数


    | 参数 | 值 | 单位 | 允许偏差 |
    ||
    | 外形尺寸(直径x厚度) | 19.0±0.3 | mm | ±0.3 |
    | 厚度最大值 | 0.8 | mm | max |
    | 额定电流 | 1.1 | A | max |
    | 感应量 | 26 | µH | ±10% |
    | Q因子 | 25 typ |
    | 功率能力 | 20 | W | typ |
    | 直流电阻(20°C) | 420 | mΩ | typ |
    | 自激频率 | 11 | MHz | typ |
    | 工作温度范围 | -20到+105 | °C
    | 贮存湿度条件 | <40 | °C | <75%RH |

    产品特点和优势


    WE-WPCC Wireless Power Transfer Receiver Coil 的独特之处在于其高效能的无线充电能力。具有高功率容量(20W)、出色的Q因子(25),以及能够在较大范围内保持恒定感应量的特点。此外,它还通过了RoHS认证,确保符合环保标准。由于其卓越的可靠性和适用性,这种线圈在消费类电子产品中得到了广泛应用,特别适合于需要高效、快速充电的设备。

    应用案例和使用建议


    该产品广泛应用于无线充电系统中,比如智能手机、平板电脑和智能手表。为了实现最佳性能,建议在组装过程中严格按照制造商提供的焊接曲线进行焊接,并避免长时间暴露于直接阳光下以防止产品老化。同时,强烈建议在使用前对所有客户应用进行可靠性评估,以确保设备的安全性和稳定性。

    兼容性和支持


    WE-WPCC 线圈适用于大多数电子设备,可以很好地与其他无线充电组件配合使用。生产商提供详尽的技术支持和售后服务,如有任何技术问题,可以通过制造商提供的联系方式获取帮助。

    常见问题与解决方案


    1. 问:产品在高温条件下表现如何?
    - 答: 在工作温度范围内的表现稳定,但不应超过最大温度范围。过高的温度可能导致产品性能下降。
    2. 问:如何避免焊接过程中的损坏?
    - 答: 必须严格按照制造商提供的焊接曲线进行焊接,并且在焊接过程中要控制好预热和冷却时间,避免高温或快速降温造成损害。
    3. 问:线圈在储存时需要注意什么?
    - 答: 储存时应遵循原包装上的存储条件,特别是温度和湿度的要求。长期存放可能会影响焊点的可焊性。

    总结和推荐


    综上所述,WE-WPCC Wireless Power Transfer Receiver Coil是一款非常出色的产品,其高效、稳定的无线充电能力使其成为众多消费类电子设备的理想选择。尽管在某些安全要求较高的应用领域使用时需要额外的许可,但对于一般应用,其性能表现和可靠性都是值得信赖的。对于需要高效无线充电解决方案的工程师和设计师来说,这绝对是一个值得推荐的选择。

760308101214参数

参数
饱和电流(LSAT) 2A
自谐振频率(SRF) 11MHz
容差 ±10%
直流电阻(DCR) 520mΩ
额定电流 1.1A
Q值 25@125kHz
测试频率 -
电感值 26μH
长*宽*高 800μm(高度)
零件状态 在售
包装方式 托盘

760308101214厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

760308101214数据手册

厂牌 PDF简要描述 下载
WURTH 无线充电线圈 WURTH 760308101214 760308101214数据手册
