760308101311

产品分类: 无线充电线圈
厂牌: WURTH
产品描述: 13MHz 21A 5.8μH 14mΩ ±10%
供应商型号: 3428260
供应商: 海外现货
标准整包数: 1

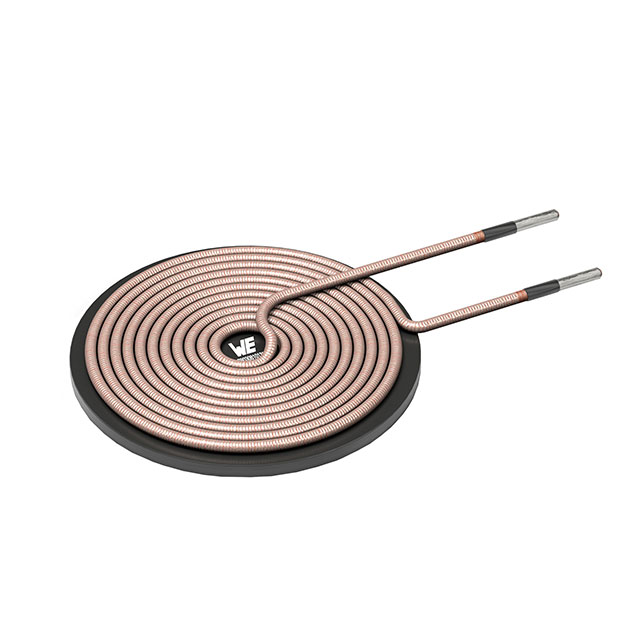

WURTH 无线充电线圈 760308101311

760308101311概述

    WE-WPCC Wireless Power Transfer Transmitter Coil 技术手册

    产品简介


    WE-WPCC无线电源传输发射线圈是一种专为通用电子产品设计的电感元件。这款元件主要用于无线充电系统中的电源传输环节,广泛应用于消费电子产品、智能家居、工业自动化设备等领域。

    技术参数


    | 参数 | 值 | 单位 | 允许偏差 |

    | 尺寸 | Φ 70 x 8.5 mm | mm
    | 标记 | 760308101311
    | 感应系数 L | 5.8 | μH | ±10% |
    | Q值 | 220
    | 额定电流 | 21 | A | max |
    | 功率能力 | 400 | W | typ |
    | 饱和电流 | 30 | A | typ |
    | 直流电阻(20°C) | 12 | mΩ | typ |
    | 直流电阻(20°C) | 14 | mΩ | max |
    | 自谐振频率 | 13 | MHz | typ |

    产品特点和优势


    - 高感应系数(5.8 μH ±10%):保证了良好的能量传输效率。
    - 低直流电阻(12 mΩ):减少热损耗,提高整体效能。
    - 大额定电流(21 A max):适用于需要大功率输出的应用场景。
    - 优异的温度特性:工作温度范围宽广,能够在恶劣环境下稳定运行。
    - RoHS 和 REACH 认证:符合环保标准,确保安全使用。

    应用案例和使用建议


    应用场景:
    - 无线充电设备
    - 工业自动化控制系统
    - 家用电器无线充电系统
    使用建议:
    - 为了延长使用寿命,请避免温度超过105°C的工作条件。
    - 在组装过程中采用波峰焊工艺,而非回流焊。
    - 注意焊接过程中的机械冲击,防止核心材料破损。

    兼容性和支持


    - 兼容性:该元件与其他标准电子设备兼容,可广泛应用于各类电路设计中。
    - 技术支持:制造商提供详细的焊接参数表和技术文档,确保客户能够正确使用和维护产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接时温度控制不当 | 遵循制造商推荐的焊接曲线,确保温度和时间的精确控制。 |
    | 虚焊或接触不良 | 重新检查并重新焊接,确保焊接质量和接触良好。 |
    | 核心材料受损 | 确保焊接过程中不产生机械冲击,避免损坏内部结构。 |

    总结和推荐


    WE-WPCC无线电源传输发射线圈具有高效、可靠、环保等特点,在无线充电系统的电源传输中表现出色。由于其优秀的温控能力和广泛的适用范围,我们强烈推荐将其应用于各种需要高功率传输的应用场景中。制造商提供的技术支持和全面的文档将帮助用户轻松实现产品的安装和调试。

760308101311参数

参数
Q值 -
测试频率 -
电感值 5.8μH
饱和电流(LSAT) -
自谐振频率(SRF) 13MHz
容差 ±10%
直流电阻(DCR) 14mΩ
额定电流 21A
包装方式 托盘

760308101311厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

760308101311数据手册

厂牌 PDF简要描述 下载
WURTH 无线充电线圈 WURTH 760308101311 760308101311数据手册

760308101311封装设计

查看详情并下载
Symbol
Footprint
3D Model
