760308103203

产品分类: 无线充电线圈
厂牌: WURTH
产品描述: 20MHz 3A 1.55A 21@125kHz 12μH 550mΩ ±10% 48.2mm*32.2mm*1mm
供应商型号: 2400023
供应商: 海外现货
标准整包数: 1

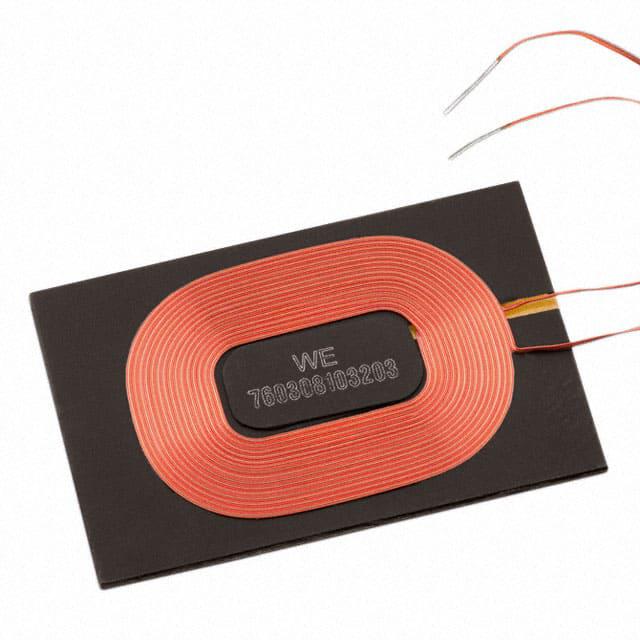

WURTH 无线充电线圈 760308103203

760308103203概述


    产品简介


    WE-WPCC无线功率传输接收线圈是一款专为通用电子产品设计的无线充电解决方案。该产品主要用于无线充电系统中的接收端,可以高效地实现能量的传输和转换。它广泛应用于智能手机、平板电脑、可穿戴设备等多种便携式电子设备的无线充电方案中。

    技术参数


    - 尺寸: 48mm × 32mm × 0.8mm(参考尺寸)
    - 推荐孔径模式: Ø1.2mm,间距5.0mm
    - 额定电流: 1.8A(最大)
    - 电感量: 12μH(典型值),±10%的容差
    - 品质因数(Q-Factor): 21(典型值)@ 125kHz/10mA
    - 直流电阻(Rdc): 330mΩ(典型值)@ 20°C
    - 自谐振频率(Fsr): 11MHz(典型值)
    - 工作温度范围: -20°C 至 +105°C
    - 认证: RoHS合规,REACH合规,无卤素

    产品特点和优势


    1. 高效能: 高品质因数保证了在高频下的高效能。
    2. 高可靠性: 符合国际标准,确保在各种环境下稳定工作。
    3. 紧凑设计: 体积小巧,适合于空间有限的应用场合。
    4. 安全耐用: 在严格的焊接工艺下依然保持良好的性能。

    应用案例和使用建议


    - 智能手机和平板电脑: 可以直接集成到现有的充电基座中,提供高效的无线充电体验。
    - 可穿戴设备: 由于产品的小巧设计,非常适合用于可穿戴设备如智能手表、健康监测器等。
    - 智能家居设备: 如无线充电底座,可以方便地为各种小型电子设备充电。
    使用建议:
    - 确保产品安装在符合制造商推荐的温度范围内,避免长期暴露在极端高温或低温环境中。
    - 使用正确的焊接工艺,按照技术手册中的规范进行操作,以确保产品的最佳性能。

    兼容性和支持


    - 兼容性: 该产品兼容主流的无线充电协议和标准,可以与大多数无线充电设备和系统无缝对接。
    - 支持: Würth Elektronik eiSos GmbH & Co. KG提供全面的技术支持和售后服务,包括详细的安装指南、故障排查及技术支持服务。

    常见问题与解决方案


    1. 问题: 温度过高导致性能下降。
    - 解决方案: 确保良好的散热措施,避免长时间大电流工作。
    2. 问题: 安装后出现焊接不良。
    - 解决方案: 严格按照手册中的焊接工艺进行操作,确保焊接质量。
    3. 问题: 长期存放导致性能变化。
    - 解决方案: 产品应在出厂包装内存储,并且存放时间不超过12个月。

    总结和推荐


    WE-WPCC无线功率传输接收线圈是一款高效能、高可靠性的无线充电解决方案。它在多种应用场合中表现卓越,特别是在需要紧凑设计和高效率的场景中。无论是消费电子产品还是工业应用,该产品都表现出色。鉴于其在多个方面的优势,我们强烈推荐使用这款产品。

760308103203参数

参数
容差 ±10%
直流电阻(DCR) 550mΩ
额定电流 1.55A
Q值 21@125kHz
测试频率 -
电感值 12μH
饱和电流(LSAT) 3A
自谐振频率(SRF) 20MHz
长*宽*高 48.2mm*32.2mm*1mm
零件状态 在售
包装方式 托盘

760308103203厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

760308103203数据手册

厂牌 PDF简要描述 下载
WURTH 无线充电线圈 WURTH 760308103203 760308103203数据手册

760308103203封装设计

查看详情并下载
Symbol
Footprint
3D Model
