760308101208

产品分类: 无线充电线圈
厂牌: WURTH
产品描述: 26MHz 2A 800mA 17@125kHz 13μH 400mΩ ±10% 10mm*10mm*1.7mm
供应商型号: 2467264
供应商: 海外现货
标准整包数: 1

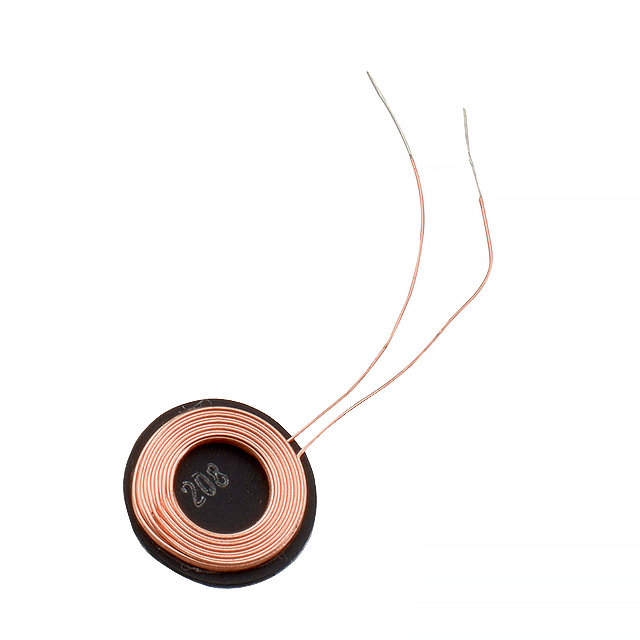

WURTH 无线充电线圈 760308101208

760308101208概述

    WE-WPCC Wireless Power Transfer Receiver Coil 技术手册

    1. 产品简介


    产品类型:无线电源传输接收线圈
    主要功能:用于无线充电应用的接收线圈
    应用领域:智能手机、智能手表、无线耳机、智能家居设备等需要无线充电功能的电子产品

    2. 技术参数


    - 尺寸:直径 10 mm x 高度 1.6 mm
    - 额定电流:最大 0.8 A
    - 电感值:13 µH ±10%
    - Q 因子:17(典型值)
    - 功率能力:15 W(典型值)
    - 直流电阻:400 mΩ(典型值)至 500 mΩ(最大值)
    - 自谐振频率:26 MHz(典型值)
    - 工作温度范围:-20°C 至 +105°C
    - 存储条件:<40°C;<75% RH
    - 防水等级:1 级

    3. 产品特点和优势


    - 高可靠性:符合 RoHS、REACH 和无卤素标准
    - 高性能:具备出色的电感稳定性、高 Q 因子和低直流电阻
    - 适应广泛的应用场景:适用于各种需要无线充电功能的设备
    - 设计紧凑:尺寸小,适合于空间有限的应用环境

    4. 应用案例和使用建议


    应用案例:本产品广泛应用于智能手机、智能手表和智能家居设备中的无线充电解决方案。
    使用建议:
    - 在安装过程中应避免强烈的冲击和震动,以防止损坏线圈。
    - 确保线圈的工作温度不超过规定范围,避免过热。
    - 定期检查和清洁线圈周围的环境,以保持良好的散热效果。

    5. 兼容性和支持


    - 兼容性:与市面上主流的无线充电器兼容,能够高效稳定地进行无线充电。
    - 技术支持:Würth Elektronik 提供全面的技术支持和售后服务,确保用户能够顺利使用产品。

    6. 常见问题与解决方案


    - 问题 1:线圈无法正常充电
    解决方案:检查线圈是否正确安装,周围是否有金属干扰,或者尝试重新校准设备。
    - 问题 2:充电效率低
    解决方案:确保设备处于正确的充电位置,避免充电时接触水或金属物体,检查线圈是否损坏或磨损。
    - 问题 3:线圈发热严重
    解决方案:确认线圈工作电流不超过额定值,避免长时间大电流使用,确保良好的散热环境。

    7. 总结和推荐


    综合评估:WE-WPCC Wireless Power Transfer Receiver Coil 是一款高可靠性的无线充电接收线圈,具有优异的电感稳定性和良好的热管理性能。它在多个领域中都有广泛的应用前景,特别是对于需要紧凑设计和高效能的无线充电设备。
    推荐使用:鉴于其出色的表现和广泛的应用范围,强烈推荐在各种需要无线充电功能的产品中使用此线圈。

760308101208参数

参数
直流电阻(DCR) 400mΩ
额定电流 800mA
Q值 17@125kHz
测试频率 -
电感值 13μH
饱和电流(LSAT) 2A
自谐振频率(SRF) 26MHz
容差 ±10%
长*宽*高 10mm*10mm*1.7mm
零件状态 在售
包装方式 盒装
