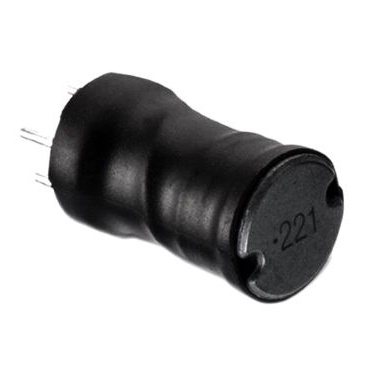

7447211682

产品分类: 插件电感
厂牌: WURTH
产品描述: 10KHz 330KHz 360mA 260mA 6.8mH 7.4Ω ±5% 垂直安装,通孔安装 11mm(长度)*15mm(高度)
供应商型号: 2493167
供应商: 海外现货
标准整包数: 1
WURTH 插件电感 7447211682

7447211682概述

    电子元器件产品技术手册解析

    1. 产品简介


    基本介绍
    本次分析的产品为Würth Elektronik eiSos GmbH & Co. KG公司的WE-TIF系列径向引脚带线绕电感器(WE-TIF Radial Leaded Wire Wound Inductor)。该产品采用四针设计,具有特定的尺寸和性能参数,适用于各类通用电子设备。

    2. 技术参数


    | 参数 | 规格 | 单位 |
    |
    | 电感值 | 6800 | µH |
    | 额定电流 | 0.26 | A |
    | 饱和电流 | 0.36 | A |
    | 直流电阻(最大)| 6400 | mΩ |
    | 直流电阻(典型)| 7400 | mΩ |
    | 自谐振频率 | 0.33 | MHz |
    - 温度范围:环境温度-40°C至+85°C,工作温度-40°C至+125°C,存储温度(带卷)-20°C至+40°C,湿度最大75%RH。
    - 电气性能测试条件:除非另有说明,测试温度为20°C,相对湿度为33%RH。

    3. 产品特点和优势


    - 高电感值:该电感器拥有6800μH的电感值,适合需要较高电感的应用场合。
    - 额定电流和饱和电流:电感器额定电流达到0.26A,饱和电流达到0.36A,能够在各种负载条件下保持稳定的工作状态。
    - 低直流电阻:最大直流电阻为6400mΩ,最小为7400mΩ,保证了良好的电气性能。
    - 宽工作温度范围:从-40°C到+125°C,确保电感器在恶劣环境下也能正常运行。

    4. 应用案例和使用建议


    应用案例
    该电感器适用于广泛的电子设备中,例如通用电子设备、信号处理系统、电源管理和工业自动化控制系统。具体应用场景包括但不限于:
    - 开关电源中的储能电感。
    - 滤波电路中的滤波电感。
    - 信号处理电路中的匹配电感。
    使用建议
    - 确保焊接过程严格遵守推荐的焊接曲线,以防止焊接不良导致的损坏。
    - 避免直接机械冲击,尤其是对电感器核心材料的部分,以防材料破裂。
    - 定期检查封装材料的收缩情况,确保电感器的电气和机械特性不受影响。

    5. 兼容性和支持


    该产品兼容多种标准焊接工艺,包括无铅焊接和含铅焊接。Würth Elektronik eiSos GmbH & Co. KG提供了详尽的技术文档和支持,帮助客户更好地理解和使用该产品。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 电感值随电流增加而降低 | 请检查负载电流是否超过额定值,必要时更换电感器。 |
    | 产品出现热失控现象 | 检查散热系统是否正常工作,必要时采取额外冷却措施。 |
    | 引脚断裂 | 仔细检查引脚连接部分,如发现损坏需重新焊接或更换电感器。 |

    7. 总结和推荐


    综上所述,Würth Elektronik eiSos GmbH & Co. KG的WE-TIF系列径向引脚带线绕电感器在电感值、额定电流、饱和电流和电气特性方面表现出色。同时,该产品广泛适用于各种电子设备,并且在使用过程中需要注意一些关键的注意事项和建议。对于追求高性能和稳定性的客户而言,这款电感器是一个值得推荐的选择。

7447211682参数

参数
自谐振频率(SRF) 330KHz
容差 ±5%
直流电阻(DCR) 7.4Ω
额定电流 260mA
Q值 -
测试频率 10KHz
电感值 6.8mH
饱和电流(LSAT) 360mA
长*宽*高 11mm(长度)*15mm(高度)
安装方式 垂直安装,通孔安装
零件状态 在售
