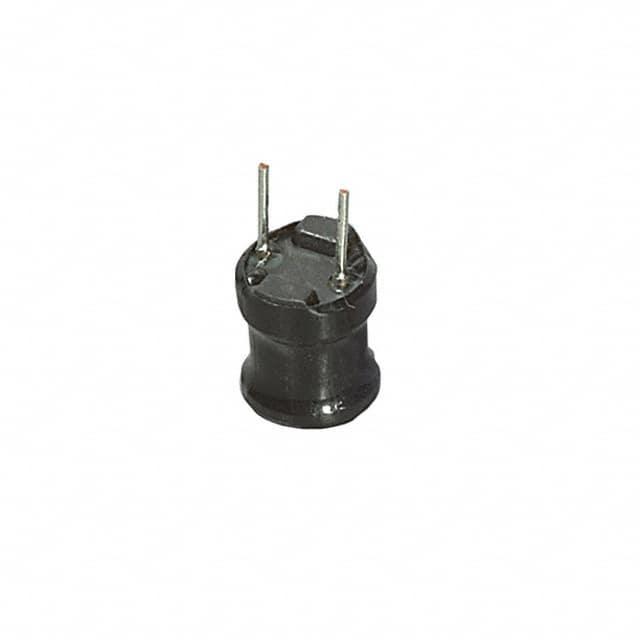

7447452100

产品分类: 插件电感
厂牌: WURTH
产品描述: 1KHz 18.6MHz 4.5A 4.7A 10μH 20mΩ ±10% 垂直安装,通孔安装 9.5mm(长度)*13.5mm(高度)
供应商型号: 1890672
供应商: 海外现货
标准整包数: 1
WURTH 插件电感 7447452100

7447452100概述

    WE-TI Radial Leaded Wire Wound Inductor 技术手册

    产品简介


    WE-TI Radial Leaded Wire Wound Inductor(型号:7447452100)是一款专为通用电子设备设计的径向引脚线绕电感器。该产品主要用于需要一定电感值的应用场合,例如电源滤波、信号处理、电磁干扰抑制等。它的设计不仅适用于消费类电子产品,还广泛应用于通信设备、工业控制等领域。

    技术参数


    | 参数 | 规格 | 单位 |
    |
    | 尺寸 | 5 ±0.5 mm
    | 最大截面尺寸 A-A | 13.5 mm(最大)
    | 额定电流 | 4.7 A (ΔT=40K) | A |
    | 饱和电流 @10% | 5.4 A (|ΔL/L|<10%) | A |
    | 饱和电流 @30% | 7 A (|ΔL/L|<30%) | A |
    | 直流电阻 @20°C | 0.02 Ω(最大) | Ω |
    | 直流电阻 @20°C | 0.015 Ω(典型) | Ω |
    | 自谐振频率 | 20 MHz(典型) | MHz |
    | 工作电压 | 120 V(直流) | V |
    | 工作温度范围 | -40 至 +125 °C | °C |
    | 储存条件 | <40°C;<75% RH
    | RoHS 认证 | 符合
    | REACH 认证 | 符合
    | 无卤素 | 符合

    产品特点和优势


    - 高可靠性:符合RoHS、REACH认证及无卤素要求,确保环保和安全。
    - 宽工作温度范围:能在极端温度下稳定工作,适用范围广。
    - 低直流电阻:典型值仅为0.015 Ω,减少功耗并提高效率。
    - 高频响应:自谐振频率高达20 MHz,适用于多种高频应用。

    应用案例和使用建议


    - 应用案例:该电感器常用于开关电源中作为滤波电感,帮助降低输出纹波,提升电源稳定性。
    - 使用建议:为了充分发挥其效能,建议在使用时遵循手册中的焊接曲线规范,并注意温度上升情况,避免因过热导致性能下降。

    兼容性和支持


    - 兼容性:支持标准焊接工艺,适用于常见的PCB组装。
    - 支持:提供详尽的技术文档及客户支持服务,确保用户能够快速上手并解决问题。

    常见问题与解决方案


    1. 问题:在高温环境下工作时出现故障。
    - 解决办法:检查是否超出了规定的最高工作温度,避免在超出范围的情况下使用。
    2. 问题:无法通过波峰焊测试。
    - 解决办法:确保所使用的焊接曲线符合手册中的规定,并遵循焊接时间、温度和冷却速率的要求。
    3. 问题:长期储存后发生质量问题。
    - 解决办法:按照手册中的建议,在包装内存放不超过12个月,避免长时间暴露在不利条件下。

    总结和推荐


    WE-TI Radial Leaded Wire Wound Inductor(型号:7447452100)凭借其出色的性能、广泛的适用范围以及完善的售后服务,在众多电感器产品中脱颖而出。它不仅适合一般电子设备,还适用于要求较高的工业和通信领域。强烈推荐给需要高性能电感器的用户。

7447452100参数

参数
容差 ±10%
直流电阻(DCR) 20mΩ
额定电流 4.7A
Q值 -
测试频率 1KHz
电感值 10μH
饱和电流(LSAT) 4.5A
自谐振频率(SRF) 18.6MHz
长*宽*高 9.5mm(长度)*13.5mm(高度)
安装方式 垂直安装,通孔安装
应用等级 工业级
零件状态 在售
包装方式 托盘
