首页  >  产品百科  >  7447471472

7447471472

产品分类: 插件电感
厂牌: WURTH
产品描述: 1KHz 560KHz 200mA 250mA 4.7mH 7.7Ω ±20% 垂直安装,通孔安装 11mm(长度)*11.5mm(高度)
供应商型号: 732-4213-ND
供应商: Digi-Key
标准整包数: 1

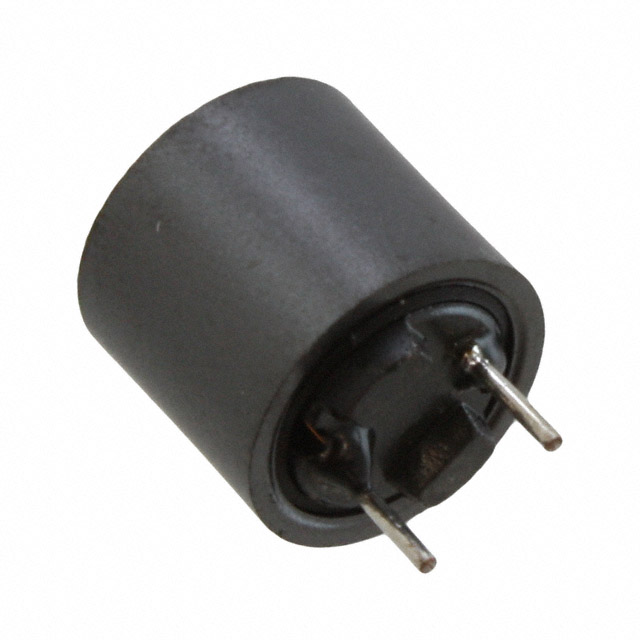

WURTH 插件电感 7447471472

7447471472概述

    电子元器件技术手册:WE-TIS屏蔽径向引线绕线电感

    产品简介


    WE-TIS屏蔽径向引线绕线电感(型号:7447471472)是一款专为一般电子设备设计和开发的产品。这类电感主要用于信号处理、电源管理及其它通用电子系统中,确保设备具备良好的电磁兼容性和稳定性。然而,它们不适用于需要高安全标准或可靠性的设备,例如军用、航空、医疗等领域,除非在特定协议下执行。

    技术参数


    - 尺寸规格:最大尺寸约为11.5 mm × 3.5 mm(±0.5 mm),线圈直径约为0.65 mm。
    - 电感量:标称电感值为4700 µH(±10%)。
    - 额定电流:在温度升高40 K的情况下,最大连续电流为0.21 A。
    - 饱和电流:当电感量变化不超过10%时,典型值为0.32 A。
    - 直流电阻:在20°C下的典型值为9.9 Ω,最大值为12 Ω。
    - 自谐振频率:典型值为0.49 MHz。
    - 认证:符合RoHS、REACH和无卤素要求,并通过AEC-Q200 Grade 1认证。

    产品特点和优势


    - 屏蔽特性:采用屏蔽设计,减少外界电磁干扰对电路的影响。
    - 可靠性高:严格的质量控制和AEC-Q200认证确保了在恶劣环境下的稳定性和耐用性。
    - 广泛适用性:适用于各种普通电子设备,如开关电源、滤波器等。

    应用案例和使用建议


    - 应用场景:常用在开关电源的输出滤波器、EMI滤波电路、信号处理电路等。
    - 使用建议:
    - 在设计电路时,要考虑到电感的工作电流不能超过额定值,否则会导致过热甚至损坏。
    - 在焊接过程中,应严格按照制造商提供的焊接曲线进行操作,以避免电感损坏。
    - 储存时要注意环境条件,避免直接日晒和潮湿,推荐在购买后12个月内使用。

    兼容性和支持


    - 兼容性:本产品可与其他标准电子组件配合使用,但需注意环境和操作条件。
    - 厂商支持:Würth Elektronik eiSos GmbH提供全面的技术支持和售后服务,确保用户在使用过程中的问题能得到及时解决。

    常见问题与解决方案


    - 问题1:长时间储存导致焊点不良。
    - 解决方案:建议在购买后12个月内使用,确保存储于阴凉干燥处。
    - 问题2:工作电流超出额定值导致电感过热。
    - 解决方案:调整电路设计,确保电流不超过电感的额定值。
    - 问题3:焊接时电感损坏。
    - 解决方案:遵循制造商提供的焊接曲线,避免过度加热。

    总结和推荐


    WE-TIS屏蔽径向引线绕线电感凭借其优越的屏蔽特性、高可靠性以及广泛的适用性,在通用电子设备中表现出色。尽管不适合极端环境的应用场合,但对于大多数普通电子设备而言,这款电感无疑是可靠的选择。强烈推荐给寻求高性能电感解决方案的工程师和设计师们。

7447471472参数

参数
额定电流 250mA
Q值 -
测试频率 1KHz
电感值 4.7mH
饱和电流(LSAT) 200mA
自谐振频率(SRF) 560KHz
容差 ±20%
直流电阻(DCR) 7.7Ω
长*宽*高 11mm(长度)*11.5mm(高度)
安装方式 垂直安装,通孔安装
零件状态 在售
包装方式 托盘

7447471472厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

7447471472数据手册

厂牌 PDF简要描述 下载
WURTH 插件电感 WURTH 7447471472 7447471472数据手册

7447471472封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.714 ¥ 22.9333
10+ $ 2.3348 ¥ 19.5394
50+ $ 2.1726 ¥ 18.1816
100+ $ 1.931 ¥ 16.1598
500+ $ 1.77 ¥ 14.8125
库存: 135
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 22.93
直接购买
加入购物车
