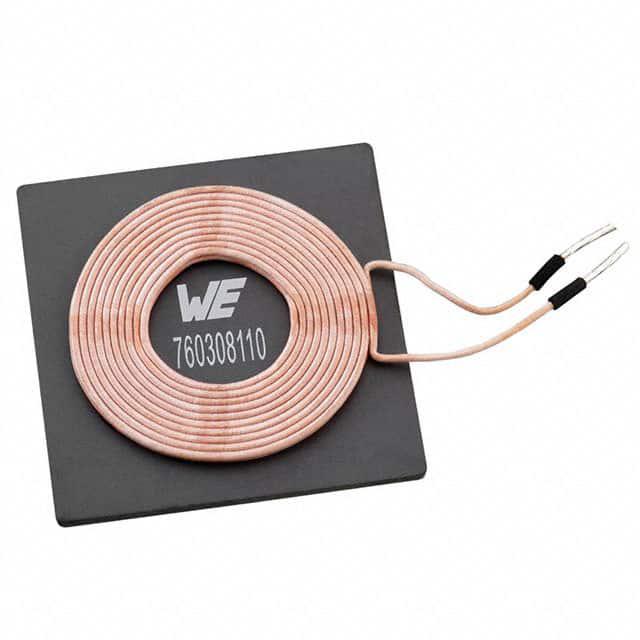

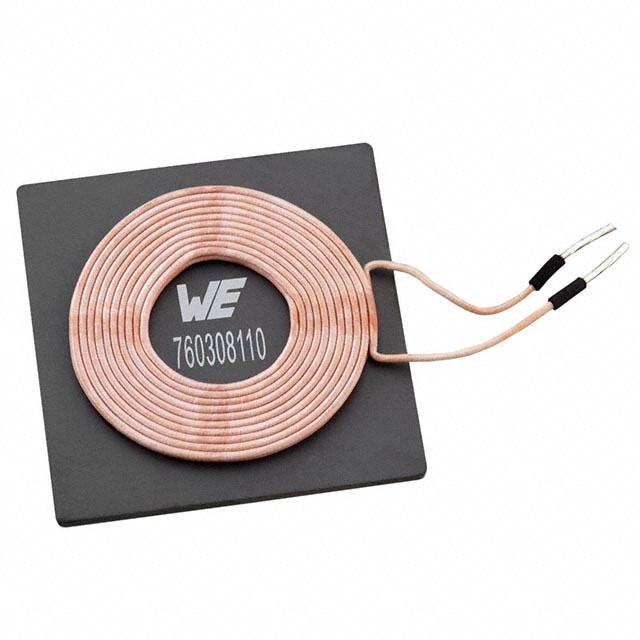

760308141

产品分类: 无线充电线圈
厂牌: WURTH
产品描述: 11MHz 16A 9A 140@125kHz 10μH 30mΩ ±10% 53.3mm*53.3mm*6.5mm
供应商型号: J-WURT-0015221
供应商: Chip1stop
标准整包数: 1
WURTH 无线充电线圈 760308141

760308141概述

    WE-WPCC Wireless Power Transfer Transmitter Coil 技术手册

    1. 产品简介


    产品类型:无线功率传输发射线圈
    主要功能:用于无线充电系统的能量传输,支持广泛的应用场景。
    应用领域:消费电子、可穿戴设备、工业自动化等领域。

    2. 技术参数


    - 尺寸(长 x 宽 x 高):53.3 mm ± 1.1 mm x 40.7 mm ± 2 mm x 6 mm(参考值)
    - 引脚间距:1 mm
    - 引脚直径:2 mm
    - 推荐焊盘尺寸:最小焊盘直径 5 mm,引脚间距 2 mm
    - 电感:125 kHz / 10 mA 下为 10 µH ±10%
    - 品质因数 (Q-Factor):125 kHz / 10 mA 下为 200 ±30%
    - 额定电流:在温升 ΔT = 40 K 时,最大为 9 A
    - 饱和电流:典型值为 16 A
    - 直流电阻:28 mΩ(典型值),最大 30 mΩ
    - 自谐振频率:11 MHz
    - 工作温度范围:-20 °C 到 +105 °C
    - 存储条件:低于 40 °C 和相对湿度小于 75%
    - 湿度敏感度等级 (MSL):1 级

    3. 产品特点和优势


    - 高效传输:高效率的能量传输,减少了能量损耗。
    - 宽工作温度范围:适用于广泛的环境温度。
    - 可靠设计:经过严格测试,确保高可靠性。
    - 紧凑结构:适用于空间有限的应用场合。

    4. 应用案例和使用建议


    - 无线充电器:适用于各种便携式设备的无线充电应用。
    - 工业自动化:可用于工厂自动化系统中的能量传输。
    - 智能穿戴设备:适合可穿戴设备的内置无线充电系统。
    使用建议:
    - 焊接温度:建议使用波峰焊进行焊接,避免回流焊。
    - 焊接时间:确保焊接过程中最高温度不超过 250 °C,持续时间不超过 10 秒。
    - 检查产品状态:在使用前检查产品是否有机械损伤或电气性能变化。

    5. 兼容性和支持


    - 兼容性:可以与其他标准电子设备配合使用。
    - 技术支持:Würth Elektronik eiSos 提供全面的技术支持和售后服务。

    6. 常见问题与解决方案


    - 问题 1:焊接后发现电气性能下降。
    - 解决方案:确保焊接过程符合技术规范要求,检查焊接质量和焊接温度。
    - 问题 2:产品无法正常工作。
    - 解决方案:检查安装环境和焊接质量,确认工作温度在允许范围内。

    7. 总结和推荐


    总结:WE-WPCC 无线功率传输发射线圈是一款高效、可靠的电子元器件,适用于多种应用场景。
    推荐:鉴于其卓越的性能和广泛的应用领域,强烈推荐用于无线充电和其他需要高效能量传输的场合。

760308141参数

参数
Q值 140@125kHz
测试频率 -
电感值 10μH
饱和电流(LSAT) 16A
自谐振频率(SRF) 11MHz
容差 ±10%
直流电阻(DCR) 30mΩ
额定电流 9A
长*宽*高 53.3mm*53.3mm*6.5mm
零件状态 在售
包装方式 盒装
