768772681

产品分类: 插件电感
厂牌: WURTH
产品描述: 100KHz 2.15MHz 760mA 520mA 680μH 1.68Ω ±10% 插件 垂直安装,通孔安装 7.8mm(长度)*10mm(高度)
供应商型号: 2114369
供应商: 海外现货
标准整包数: 1

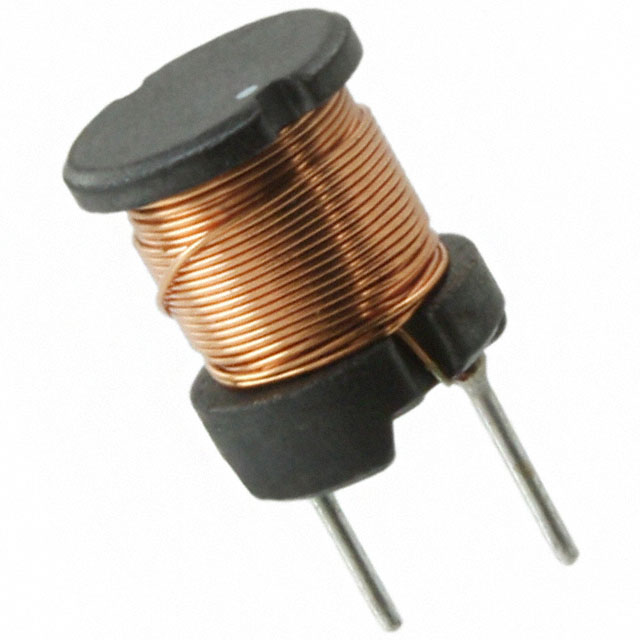

WURTH 插件电感 768772681

768772681概述


    产品简介


    WE-TI HV Radial Leaded Wire Wound Inductor(高压径向引线缠绕电感) 是由Würth Elektronik eiSos GmbH & Co. KG设计和制造的一种电子元件,专门用于一般电子设备。这款电感器采用径向引线缠绕设计,适用于需要高电压工作的电路中。它的主要功能是储存能量、滤波、抑制噪声等,广泛应用于电源管理、信号处理、通信设备等领域。

    技术参数


    - 外形尺寸:
    - 长度(L):7.8 ±0.5 mm
    - 直径(D):5 ±0.5 mm
    - 引脚间距(O):0.7 mm(参考值)
    - 引脚直径(A):3 mm(最大值)
    - 高度(H):9.5 ±0.5 mm
    - 电气特性:
    - 电感值(L):680 μH(公差±10%),测试条件:100 kHz/ 5 mA
    - 额定电流(IR):0.52 A(最大值),测试条件:ΔT = 40 K
    - 饱和电流(ISAT):0.76 A(典型值),测试条件:ΔL/L < 10%
    - 直流电阻(RDC):1.4 Ω(典型值),测试条件:20 °C
    - 自谐振频率(fres):2.15 MHz(典型值)
    - 认证:
    - RoHS认证
    - REACH认证
    - 无卤素材料认证
    - 工作温度范围:
    - 储存温度:-40°C 到 +85°C
    - 工作温度:-40°C 到 +125°C
    - 最大工作温度:+125°C

    产品特点和优势


    - 可靠性高:经过严格的检测和认证,确保在各种环境下稳定运行。
    - 适应性强:额定电流和饱和电流指标高,能够在多种应用场景下稳定工作。
    - 低功耗:直流电阻低,有助于减少电路中的功耗。
    - 安全认证:符合RoHS、REACH等环保标准,确保使用安全。
    - 应用广:广泛应用于电源管理、信号处理和通信设备等领域,具有很高的市场竞争力。

    应用案例和使用建议


    - 电源管理:在电源模块中用于储能和滤波,保证输出电流的稳定性。
    - 信号处理:在信号处理电路中作为扼流圈,抑制噪声干扰。
    - 通信设备:在通信设备中用于提高信号质量,减少电磁干扰。
    使用建议:
    - 在安装时应避免机械损伤,防止引脚变形。
    - 确保散热良好,避免长时间过载工作导致温度过高。
    - 注意电路设计中的接地措施,避免干扰。

    兼容性和支持


    - 兼容性:本产品与大部分电子设备兼容,适合于各类电源管理模块和信号处理电路。
    - 支持服务:Würth Elektronik提供详尽的技术文档和支持,帮助用户正确使用和维护产品。

    常见问题与解决方案


    1. 问题:焊接过程中损坏
    - 解决方案:确保焊接过程符合技术规范,避免过度加热。
    2. 问题:温度过高
    - 解决方案:确保电路板散热良好,避免长时间过载工作。
    3. 问题:噪声过大
    - 解决方案:检查电路设计中的电磁兼容性,适当增加滤波电容。

    总结和推荐


    WE-TI HV Radial Leaded Wire Wound Inductor(高压径向引线缠绕电感)是一款高性能的电感器,具备高可靠性和广泛的适用性。适用于电源管理和信号处理等多种应用场景。建议在设计和使用过程中严格遵守技术规范,以确保其最佳性能和使用寿命。我们强烈推荐在相关领域内使用此款电感器,相信它将为您的项目带来显著的优势。

768772681参数

参数
额定电流 520mA
Q值 -
测试频率 100KHz
电感值 680μH
饱和电流(LSAT) 760mA
自谐振频率(SRF) 2.15MHz
容差 ±10%
直流电阻(DCR) 1.68Ω
长*宽*高 7.8mm(长度)*10mm(高度)
通用封装 插件
安装方式 垂直安装,通孔安装
应用等级 工业级
零件状态 在售
包装方式 托盘

768772681厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

768772681数据手册

厂牌 PDF简要描述 下载
WURTH 插件电感 WURTH 768772681 768772681数据手册

768772681封装设计

查看详情并下载
Symbol
Footprint
3D Model
