431256031716

产品分类: 轻触开关
厂牌: WURTH
产品描述: Wurth Elektronik 轻触开关, 焊接接端, 尺寸 6.85 x 7mm, 通孔, 单刀单掷
供应商型号: 2065131
供应商: 海外现货
标准整包数: 10

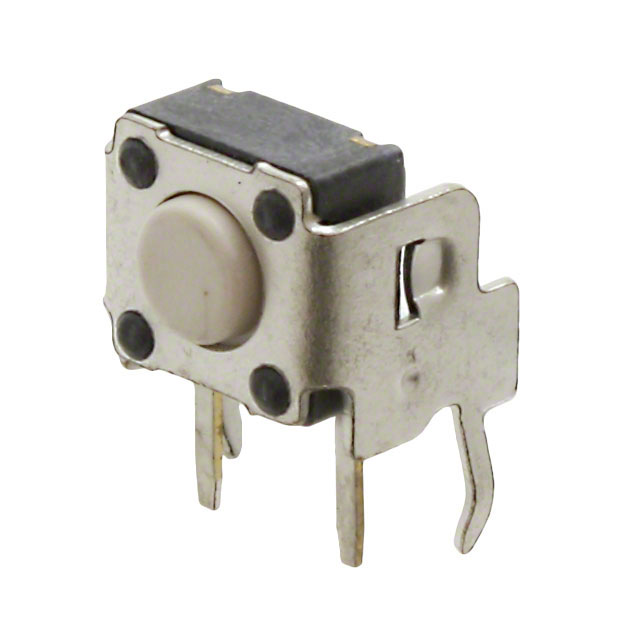

WURTH 轻触开关 431256031716

431256031716概述

    # Right Angle Tact Switch 技术手册解析

    产品简介


    右角轻触开关(Right Angle Tact Switch)是一种广泛应用在电子设备中的按钮式开关,具有结构紧凑、操作灵敏的特点。主要用于控制电路的通断,广泛应用于消费电子产品、家电设备、工业自动化设备等领域。

    技术参数


    | 参数 | 值 |

    | 规格尺寸 | 6x6 mm RA, THT |
    | 额定电流/电压 | 50mA, 12VDC |
    | 接触电阻 | 初始:100mΩ最大
    寿命测试后:2Ω最大 |
    | 绝缘电阻 | 500VDC下最小值为100MΩ |
    | 耐压强度 | 250VAC持续1分钟 |
    | 行程 | 0.25mm至0.35mm |
    | 防弹跳时间 | 最大10ms |

    产品特点和优势


    - 结构紧凑:6x6mm的紧凑设计使得它适用于空间受限的应用场景。
    - 操作灵敏:触感明显,适合频繁操作的应用场合。
    - 高可靠性:初始接触电阻小于100mΩ,经过寿命测试后的接触电阻仍低于2Ω,保证长期使用的稳定性和可靠性。
    - 环境适应性强:能够在-40°C至+85°C的温度范围内正常工作,符合ROHS和Reach环保标准。
    - 材料耐用:采用不锈钢银合金作为接触部分,保证了长期使用的稳定性和可靠性。

    应用案例和使用建议


    应用案例
    此轻触开关可以应用于各种便携式电子设备、家用电器和办公设备。例如,它可以用于遥控器上的按键,笔记本电脑的电源开关,以及家电控制面板的按键。
    使用建议
    1. 在安装过程中,请确保使用适当的焊接工艺,如波峰焊接或手工焊接,以保证焊接质量。
    2. 在高频率操作的情况下,建议进行定期检查,以确保接触电阻的稳定性。
    3. 在极端环境下使用时,需要额外的防护措施,例如防水套件,以延长使用寿命。

    兼容性和支持


    该轻触开关采用通孔安装方式(THT),便于在电路板上安装。根据不同的需求,可以选择黑、白、鲑鱼色的版本。制造商提供了一系列配套服务,包括技术支持和质量保证。如果您在使用过程中遇到任何问题,可以通过制造商官网联系技术支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 按钮按下后无法复位 | 检查是否有异物卡住,清除异物后再试。 |
    | 接触电阻增大 | 检查焊接点是否松动或氧化,重新焊接并清理焊接点。 |
    | 操作不灵敏 | 检查周围环境是否有干扰,移除干扰源后重试。 |

    总结和推荐


    这款右角轻触开关在设计上充分考虑了实用性、可靠性和易用性。它的额定电流和电压能够满足大部分日常应用的需求。结合其紧凑的体积、可靠的材料和良好的操作体验,使其成为许多应用场景中的理想选择。因此,我强烈推荐使用这款轻触开关,特别是在需要高可靠性和长时间操作的应用环境中。

431256031716参数

参数
电压额定值 12V(DC)
执行器高度 -
执行器行程 250μm
机械寿命 200000Cycles
操作力 1.6N
开关功能 Off-Mom
开关配置 SPST-NO
电流额定值 50mA
长*宽*高 7.4mm*6.55mm*3.15mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

431256031716厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

431256031716数据手册

厂牌 PDF简要描述 下载
WURTH 轻触开关 WURTH 431256031716 431256031716数据手册

431256031716封装设计

查看详情并下载
Symbol
Footprint
3D Model
