431256031726

产品分类: 轻触开关
厂牌: WURTH
产品描述: Wurth Elektronik 轻触开关, 焊接接端, 尺寸 6.85 x 7mm, 通孔, 单刀单掷
供应商型号: 2065132
供应商: 海外现货
标准整包数: 10

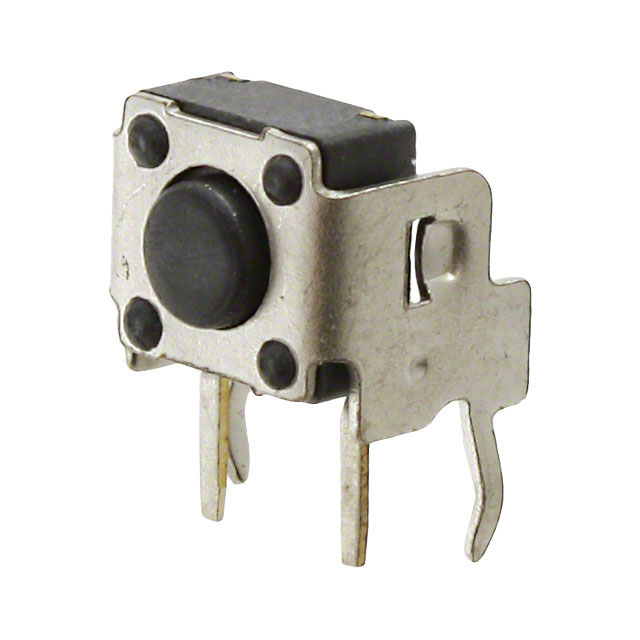

WURTH 轻触开关 431256031726

431256031726概述

    # Right Angle Tactile Switch 技术手册

    产品简介


    右角触控开关(Right Angle Tact Switch)是一种用于通用电子设备的微型开关组件。该产品采用垂直安装设计(THT),具有6×6毫米的外形尺寸,特别适合空间受限的应用场合。其主要功能是提供机械式信号切换,适用于需要高频操作的小型开关需求。广泛应用于消费电子、工业控制设备、通信设备等领域。

    技术参数


    以下是右角触控开关的主要技术规格:
    | 参数项 | 规格 |

    | 额定电流 | 50mA @ 12VDC |
    | 接触电阻 | 初始:≤100mΩ;寿命测试后:≤2Ω |
    | 绝缘电阻 | ≥100MΩ @ 500VDC |
    | 耐压强度 | 250VAC @ 1分钟 |
    | 行程 | 0.25mm~0.35mm |
    | 防弹跳时间 | ≤10ms |
    | 工作温度范围 | -40°C~+85°C |
    材料说明:
    - 盖子:碳钢板
    - 按钮杆:LCP UL 94 V-0级阻燃材料,黑色
    - 框架:PA9T UL 94 V-0级阻燃材料,黑色
    - 触点:不锈钢镀银
    - 端子:镀银铜合金
    焊接信息:
    - 焊接方式:通孔焊锡
    - 波峰焊接:260°C,10秒内
    - 手工焊接:350°C以下,3秒内
    环境条件:
    - 储存温度:-40°C~+85°C
    - 运行温度:-40°C~+85°C
    - 符合RoHS、Reach和无铅标准

    产品特点和优势


    右角触控开关以其卓越的耐用性和高可靠性脱颖而出。它具有以下显著特点和优势:
    1. 小型化设计:6×6毫米的紧凑尺寸非常适合空间有限的设计需求。
    2. 长寿命:高耐磨触点和精密机械结构保证了超过20万次的操作寿命。
    3. 环境友好:采用符合环保标准的材料,确保产品的可持续使用。
    4. 易安装性:通过通孔焊接设计,简化了电路板上的装配流程。
    5. 抗干扰能力:出色的绝缘性能和防弹跳功能增强了其在复杂电磁环境中的稳定性。

    应用案例和使用建议


    应用场景
    右角触控开关适用于多种电子设备,例如:
    - 智能手机和平板电脑按键模块
    - 工业控制面板和机器人控制器
    - 家电设备(如微波炉、洗衣机控制面板)
    使用建议
    1. 布局规划:确保开关周围有足够的散热空间以避免过热问题。
    2. 防护措施:为提高抗冲击能力,可在开关表面添加适当保护罩。
    3. 清洁维护:定期清理按钮区域,防止灰尘积聚影响开关性能。

    兼容性和支持


    该产品可无缝集成到大多数主流PCB板上,并且支持批量采购。Würth Elektronik eiSos GmbH & Co. KG提供了全面的技术支持服务,包括样品申请、产品选型指导和技术文档下载等资源。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 开关触发不灵敏 | 检查焊接质量并重新焊接 |
    | 寿命缩短 | 更换更高品质等级的型号 |
    | 接触不良 | 清理接触面并重新装配 |

    总结和推荐


    综上所述,Würth Elektronik eiSos GmbH & Co. KG生产的这款右角触控开关凭借其紧凑的设计、优异的性能及可靠的品质,在众多行业中表现出色。强烈推荐给寻求高性能小尺寸开关解决方案的专业人士。如果您正在寻找一款能够满足严格要求且具备高性价比的产品,那么这款开关将是您的理想选择!

431256031726参数

参数
执行器行程 250μm
机械寿命 200000Cycles
操作力 2.6N
开关功能 Off-Mom
开关配置 SPST-NO
电流额定值 -
电压额定值 12V(DC)
执行器高度 -
长*宽*高 7.4mm*6.55mm*3.15mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

431256031726厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

431256031726数据手册

厂牌 PDF简要描述 下载
WURTH 轻触开关 WURTH 431256031726 431256031726数据手册

431256031726封装设计

查看详情并下载
Symbol
Footprint
3D Model
