首页  >  产品百科  >  430156095736

430156095736

产品分类: 轻触开关
厂牌: WURTH
产品描述: Wurth Elektronik 轻触开关, 焊接接端, 尺寸 6.2 x 6.5mm, 通孔, 单刀单掷
供应商型号: 2402401
供应商: element14
标准整包数: 10

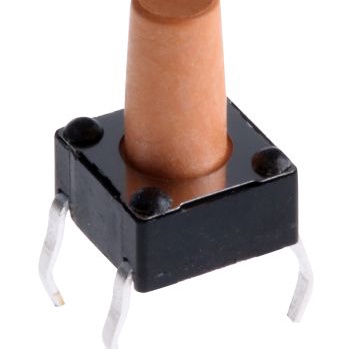

WURTH 轻触开关 430156095736

430156095736概述

    电子元器件产品技术手册解析:WS-TATV 6x6mm开关

    产品简介


    WS-TATV 6x6mm开关是一款采用垂直安装(THT版本)的电子元器件。它的主要功能是用于电路中的开关控制,广泛应用于各种通用电子产品中。这种开关设计紧凑,能够承受一定的机械应力,适用于需要精确控制的应用场合。

    技术参数


    - 额定电流和电压: 50mA,12VDC
    - 接触电阻:
    - 初始值: 最大100mΩ
    - 经过寿命测试后: 最大2Ω
    - 绝缘电阻: 最小100MΩ (在500VDC下)
    - 介电强度: 250VAC,持续1分钟
    - 行程: 0.25mm +0.2mm / -0.1mm
    - 弹跳时间: 最大10ms
    材料
    - 盖子: 不锈钢
    - 推杆: LCP UL 94V-0
    - 框架: PA9T UL 94V-0,黑色
    - 触点: 不锈钢镀银
    - 端子: 黄铜镀银
    焊接信息
    - 终端焊接: 在THT版本中
    - 波峰焊: 最高温度260°C,最长10秒
    - 手工焊接: 最高温度350°C,最长3秒
    环境条件
    - 存储条件: -40°C至+85°C
    - 工作条件: -40°C至+85°C
    - 符合标准: 无铅,RoHS,Reach
    包装信息
    - 包装方式: 散装
    尺寸图和安装计划
    - 安装尺寸: 包含具体尺寸和公差要求,如H、D等
    - 触点压力和颜色: 触点的压力范围和颜色选择

    产品特点和优势


    - 高可靠性: 接触电阻低且稳定,适合频繁操作的场合
    - 耐用性: 弹跳时间短,机械寿命长,可支持超过1百万次操作
    - 环保: 符合无铅、RoHS和Reach标准,对环境友好
    - 广泛应用: 适用于多种电子产品,如一般电器设备、医疗设备、信号控制系统等

    应用案例和使用建议


    - 应用案例: WS-TATV 6x6mm开关广泛应用于智能家居、工业自动化等领域。
    - 使用建议: 在安装过程中要注意确保正确的焊接温度和时间,以避免损坏元件。此外,定期检查和维护可以延长产品的使用寿命。

    兼容性和支持


    - 兼容性: 与标准PCB设计兼容,易于集成到现有系统中。
    - 支持: 厂商提供详尽的技术文档和支持服务,包括焊接指导和应用指南。

    常见问题与解决方案


    - 问题1: 开关接触不良。
    - 解决方案: 检查焊接质量,确保焊接温度和时间符合要求。
    - 问题2: 寿命不足。
    - 解决方案: 定期进行维护和检查,避免过度负载。

    总结和推荐


    WS-TATV 6x6mm开关凭借其高可靠性和广泛应用性,在市场上具有较高的竞争力。该产品适用于各种电子设备,特别是在需要高精度和稳定性的场合。建议用户在选择时考虑其特定的应用需求,并根据手册提供的焊接和使用指南进行正确安装和维护。
    通过综合评估,该产品是一个值得信赖的选择,尤其是在要求高性能和可靠性的应用中。

430156095736参数

参数
机械寿命 200000Cycles
操作力 3.6N
开关功能 Off-Mom
开关配置 SPST-NO
电流额定值 -
电压额定值 -
执行器高度 9.5mm
执行器行程 250μm
长*宽*高 6.2mm*6.2mm*9.5mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

430156095736厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

430156095736数据手册

厂牌 PDF简要描述 下载
WURTH 轻触开关 WURTH 430156095736 430156095736数据手册

430156095736封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 0.3859 ¥ 3.2608
200+ $ 0.3256 ¥ 2.7517
库存: 14
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 32.6
