431256058716

产品分类: 轻触开关
厂牌: WURTH
产品描述: 轻触开关, 直角接端, 通孔, 单刀单掷
供应商型号: ET-3806214
供应商: 海外现货
标准整包数: 10

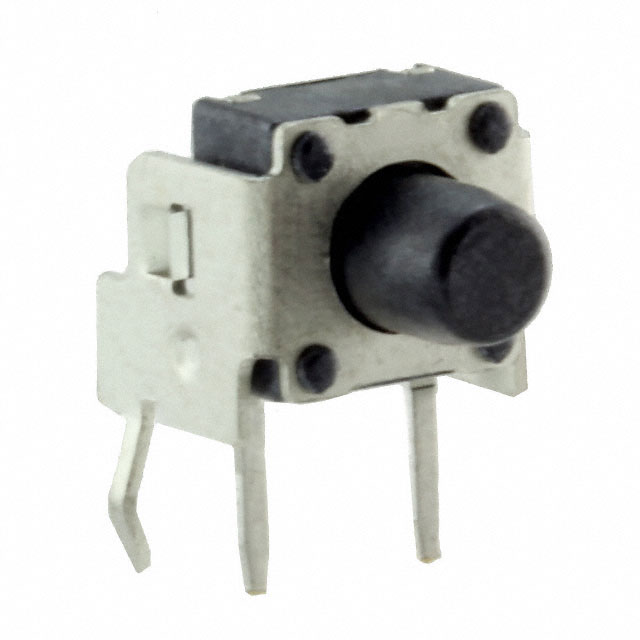

WURTH 轻触开关 431256058716

431256058716概述

    Right Angle Tact Switch 技术手册

    1. 产品简介


    这款 Right Angle Tact Switch 是一款适用于通用电子设备的轻触开关。其主要功能是通过按压提供机械式信号输入,常用于消费电子产品、家用电器及工业控制设备等领域。

    2. 技术参数


    - 尺寸规格:6x6 mm RA,垂直安装(THT)
    - 电气特性:
    - 额定电流:50mA
    - 额定电压:12VDC
    - 接触电阻:初始 ≤ 100mΩ,寿命测试后 ≤ 2Ω
    - 绝缘电阻:≥ 100MΩ(500VDC)
    - 耐电压强度:250VAC持续1分钟
    - 行程:0.25mm +0.2mm / -0.1mm
    - 抗抖动时间:≤ 10ms
    - 环境条件:
    - 储存温度范围:-40°C ~ +85°C
    - 工作温度范围:-40°C ~ +85°C
    - 认证:无铅、RoHS、Reach

    3. 产品特点和优势


    - 小巧紧凑:体积小,适合在空间受限的应用中使用。
    - 高可靠性:接触电阻低且抗抖动性能好,确保长期稳定运行。
    - 宽工作温度范围:-40°C 至 +85°C 的工作温度范围使得其可在恶劣环境中可靠运行。
    - 高绝缘性能:提供至少 100MΩ 的绝缘电阻,在各种环境中都有稳定的电气隔离。
    - 多色选择:提供黑色、白色和鲑鱼色三种颜色选择,便于根据具体应用需求进行搭配。

    4. 应用案例和使用建议


    - 消费电子产品:如遥控器、手机等手持设备中,用于快速响应用户操作。
    - 家用电器:洗衣机、空调等设备上的按钮开关,以实现便捷的人机交互。
    - 工业控制:自动化生产线中的控制面板,用于实现精准的机械操作指令。
    使用建议:
    - 在焊接时,确保焊接温度和时间不超过制造商推荐值,以避免损坏开关。
    - 为提高使用寿命,尽量减少频繁开关操作,特别是在高温或低温环境中使用时。
    - 在存储过程中保持适宜的温度和湿度条件,避免腐蚀或变形。

    5. 兼容性和支持


    该 Right Angle Tact Switch 支持常见的焊接工艺,包括波峰焊和手工焊接。建议用户在设计电路板时参考技术手册中的详细尺寸和孔距,以确保良好的电气连接。Würth Elektronik eiSos 提供全面的技术支持和售后服务,确保客户能够顺利使用和维护该产品。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关接触不良 | 检查接触面是否清洁,确保没有灰尘或氧化物;重新焊接接线。 |
    | 抗抖动时间过长 | 检查焊接工艺是否符合规范,焊接温度过高可能导致性能下降;必要时更换新开关。 |
    | 开关无法正常工作 | 确认开关是否正确安装,检查电气连接是否良好;如果仍然有问题,建议联系技术支持。 |

    7. 总结和推荐


    总体而言,这款 Right Angle Tact Switch 在各项技术指标上表现优秀,具备较高的可靠性和广泛的适用范围。无论是消费电子产品还是工业应用,都是理想的选择。对于需要高性能轻触开关的应用场合,强烈推荐选用此产品。

431256058716参数

参数
电流额定值 50mA
电压额定值 12V(DC)
执行器高度 -
执行器行程 250μm
机械寿命 200000Cycles
操作力 1.6N
开关功能 Off-Mom
开关配置 SPST-NO
长*宽*高 7.4mm*6.55mm*6.5532mm
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

431256058716厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

431256058716数据手册

厂牌 PDF简要描述 下载
WURTH 轻触开关 WURTH 431256058716 431256058716数据手册

431256058716封装设计

查看详情并下载
Symbol
Footprint
3D Model
