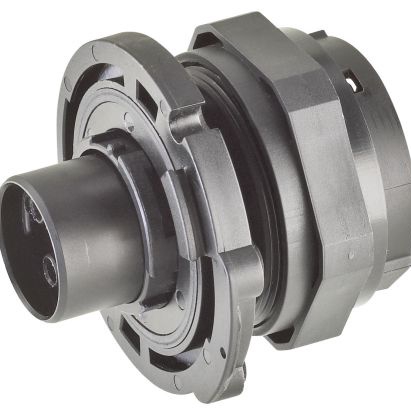

97.051.5053.1

产品分类: 圆形连接器
厂牌: WIELAND ELECTRIC
产品描述: Wieland 连接器 照明连接器插头, RST50i5系列, 5极, 1路
供应商型号: 1707945
供应商: 海外现货
标准整包数: 20
WIELAND ELECTRIC 圆形连接器 97.051.5053.1

97.051.5053.1概述

    gesis® IP+ / RST50i4 / RST50i5 技术手册

    产品简介


    gesis® IP+ RST50i4 和 RST50i5 是一款专为工业应用设计的高可靠性的可插拔电气安装模块,提供 IP67 防护等级。该系列连接器旨在提供最高的连接密度,最大电流可达 50 A,并支持电压范围 250/400 V。除了传统的螺丝连接技术外,还提供了压接技术选择,以满足工业预装配需求。这些组件可以轻松将任何电气设备转换为可插拔形式,显著提高现场安装的便捷性和可靠性。

    技术参数


    - 额定电压: 250/400 V
    - 额定电流: 50 A
    - 额定横截面: 刚性电缆 4.0 mm² 至 6.0 mm²(插头),细绞线电缆 4.0 mm² 至 16.0 mm²
    - 极数: 4 极(RST50i4)和 5 极(RST50i5)
    - 极标记: 1, 2, 3, U(RST50i4); 1, 2, 3, N, U(RST50i5)
    - 材料: 触点部分为黄铜,表面处理;外壳部分为无卤素热塑性塑料 PA 6,V2 级别
    - 防护等级: IP65, IP66, IP67
    - 认证: 正在准备 VDE, UL, CSA 认证
    - 剥皮长度: 70 mm
    - 绝缘剥离长度: 螺丝连接 10 mm(压接 11 mm)
    - 扭矩: 电缆夹 S34: 12 Nm; S42: 14 Nm

    产品特点和优势


    - 高负载能力: 最大电流达 50 A,适用于高功率应用
    - 大横截面: 支持高达 16 mm² 的电缆
    - 紧凑设计: 极高的接触密度,适合狭小空间的应用
    - 快速安装: 使用压接技术,只需几秒钟即可完成安装
    - 用户友好: 快速锁定机构,无需复杂的螺丝固定,易于操作
    - 保护机制: 内置防止意外断开的锁定机制

    应用案例和使用建议


    - 应用示例: 太阳能分配单元、工业控制柜
    - 使用建议:
    - 在高压和高电流环境下使用时,确保电缆横截面符合要求,避免过载
    - 定期检查连接部位,确保电缆连接牢固,避免松动

    兼容性和支持


    - 兼容性: 该产品兼容标准 M32 和 M40 开孔,通过适配环进行转换
    - 技术支持: 提供电话、传真和电子邮件支持,确保用户得到及时的技术帮助
    - 产品支持: 可单独订购压接工具和附件,如压接模具和定位器

    常见问题与解决方案


    - 问题 1: 如何确保连接牢固?
    - 解决方法: 使用规定的扭矩值紧固螺母,定期检查连接处是否松动。
    - 问题 2: 如何正确安装压接接头?
    - 解决方法: 使用专用的压接工具,并遵循压接工具的操作说明进行操作。
    - 问题 3: 如何处理电缆剥皮长度不够的情况?
    - 解决方法: 按照技术手册中的指示,适当增加剥皮长度以确保足够的连接面积。

    总结和推荐


    综上所述,gesis® IP+ RST50i4 和 RST50i5 系列连接器以其高负载能力、快速安装和紧凑设计,在工业应用中具有显著优势。它们特别适合需要高可靠性和易维护性的场合。因此,强烈推荐这些产品用于各类工业应用中。

97.051.5053.1参数

参数
端接 螺纹
额定电流 50A
外壳材料 -
针脚数 -
触头镀层 - 配接 -
类型 连接器
颜色 黑色
安装方式 导线安装

97.051.5053.1厂商介绍

Wieland Electric是一家全球领先的电气连接和自动化解决方案供应商,拥有超过100年的历史。公司总部位于德国,在全球范围内设有多个生产基地和销售网络。

主营产品分类:
1. 接线端子:包括印刷电路板接线端子、插拔式接线端子、轨道安装式接线端子等。
2. 工业接口:包括工业以太网、现场总线、串行接口等。
3. 电源模块:提供各种电压和功率等级的电源解决方案。
4. 工业控制:包括PLC、HMI、远程I/O等。
5. 传感器和执行器:提供各种类型的传感器和执行器,如光电传感器、接近传感器、继电器等。

应用领域:
Wieland Electric的产品广泛应用于工业自动化、能源、交通、建筑等领域,如汽车制造、电力系统、机械制造、轨道交通等。

优势:
1. 技术创新:Wieland Electric不断投入研发,拥有多项专利技术,为客户提供创新的解决方案。
2. 质量可靠:公司严格执行ISO质量管理体系,确保产品的高品质和稳定性。
3. 定制化服务:根据客户需求提供定制化产品和解决方案,满足客户的特定需求。
4. 全球服务网络:在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和服务。

97.051.5053.1数据手册

厂牌 PDF简要描述 下载
WIELAND ELECTRIC 圆形连接器 WIELAND ELECTRIC 97.051.5053.1 97.051.5053.1数据手册

97.051.5053.1封装设计

查看详情并下载
Symbol
Footprint
3D Model
