9456200000

产品分类:
厂牌: WEIDMüLLER
产品描述:
供应商型号: 470-9456200000
供应商: Mouser
标准整包数: 1
WEIDMüLLER  9456200000

9456200000概述


    产品简介

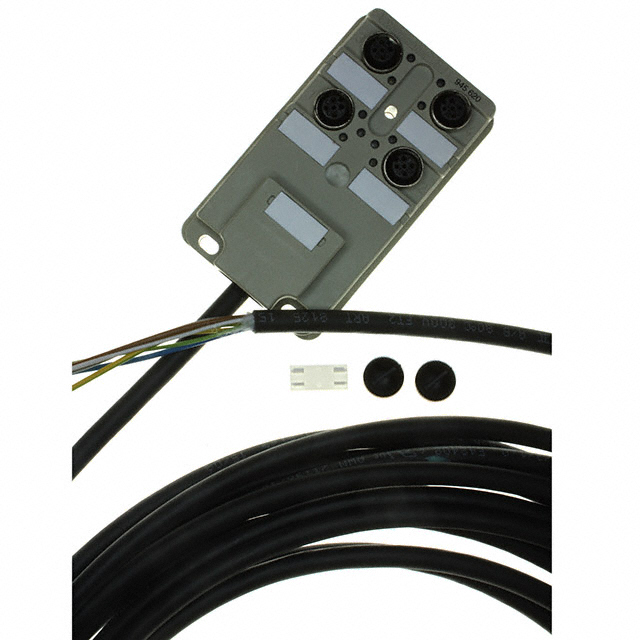

    SAI-4-F 4P PUR 10M 是一款传感器-执行器被动式分线器,属于 M12 系列的产品。该分线器采用固定电缆版本,具有良好的耐环境温度性能,广泛应用于各种自动化和工业控制系统中。其核心功能是将传感器和执行器的数据进行集中处理和传输,适用于工业自动化设备、机器人、以及各类复杂控制系统。

    技术参数


    - 产品型号: SAI-4-F 4P PUR 10M
    - 长度: 102 mm
    - 高度: 25 mm
    - 额定电压: 32 V DC
    - 最大电流: 9 A
    - 接触材质: CuZn(预镀镍,镀金)
    - 接触表面: 镀锡
    - 接触管直径: M12
    - 信号电流: 2 A
    - 最大电流承载能力: 每插槽 3 A
    - 最小电压: 10 V DC
    - 最大电压: 30 V DC
    - 防护等级: IP 68
    - 绝缘电阻: 1 MΩ
    - 测试电压: 1 kVeff
    - 端子材料: 铜锌,镀镍
    - 壳体颜色: 灰色(RAL 7032)
    - 壳体材质: Pocan
    - 最大插拔次数: ≤ 50
    - 污染等级: 3
    - 防燃等级: V-0
    - 适用电缆长度: 10 m
    - 电缆剥离长度: 100 mm
    - 适合拖链: 是
    - 工作温度范围: 最大 80 °C,最小 -20 °C

    产品特点和优势


    1. IP 68 防护等级:能够在极端环境下保持优异的密封效果,确保在高湿度和粉尘环境中的稳定运行。
    2. 高电流承载能力:每个插槽可承载高达 3 A 的电流,适合需要较高功率传输的应用场合。
    3. 优良的绝缘性能:1 MΩ 的绝缘电阻使得该分线器能够在高压环境中保持稳定的电气性能。
    4. 多种接口支持:提供 4 个接口,便于连接不同的传感器和执行器,提高了系统的灵活性。
    5. 良好的兼容性:能够与不同品牌的传感器和执行器兼容,为系统集成提供了方便。

    应用案例和使用建议


    应用案例
    1. 工业自动化生产线:SAI-4-F 4P PUR 10M 可以用于生产线上的多个传感器和执行器的数据集中处理,提高生产线的自动化水平。
    2. 机器人控制系统:在多轴机器人的控制中,该分线器可以有效管理各个关节的传感器和执行器信号,确保机器人的精准运动。
    3. 环境监测系统:在复杂环境中,如水下或工业粉尘环境中,该分线器可以可靠地传输环境数据。
    使用建议
    - 定期检查:为了确保长期可靠的运行,建议定期检查连接器的清洁度和磨损情况。
    - 正确布线:确保电缆的剥离长度正确,避免过长或过短导致连接不良。
    - 负载均衡:由于每个插槽的最大电流承载能力为 3 A,建议在设计系统时考虑插槽的负载均衡,避免个别插槽过载。

    兼容性和支持


    - 兼容性:SAI-4-F 4P PUR 10M 与市面上常见的传感器和执行器具有良好的兼容性,支持多种 M12 接口的设备。
    - 支持和维护:厂商提供详细的用户手册和技术支持,包括安装指南、故障排查和维修手册,确保用户在使用过程中能够得到及时的技术支持。

    常见问题与解决方案


    1. 问题: 连接器接触不良。
    - 解决方案: 清洁连接器并重新连接,确保接触良好。
    2. 问题: 信号传输不稳定。
    - 解决方案: 检查电缆的连接状态和剥皮长度,必要时更换新的电缆。
    3. 问题: 设备无法正常工作。
    - 解决方案: 检查整个系统的连接状态,排除接触不良的可能性,并联系技术支持寻求进一步的帮助。

    总结和推荐


    SAI-4-F 4P PUR 10M 以其优良的性能、高可靠性及广泛的应用领域,在众多传感器和执行器分线器中脱颖而出。它具备高电流承载能力和优良的绝缘性能,能够满足严苛的工作环境要求。考虑到其在多个领域的广泛应用和良好的技术支持,我们强烈推荐该产品用于各种工业自动化系统和控制系统中。

9456200000参数

参数
零件状态 在售
包装方式 散装

9456200000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

9456200000数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER WEIDMüLLER 9456200000 9456200000数据手册

9456200000封装设计

查看详情并下载
Symbol
Footprint
3D Model
