01312-001

产品分类:
产品描述:
供应商型号: 1724-01312-001-ND
供应商: Digi-Key
标准整包数: 1
SENSATA TECHNOLOGIES  01312-001

01312-001概述

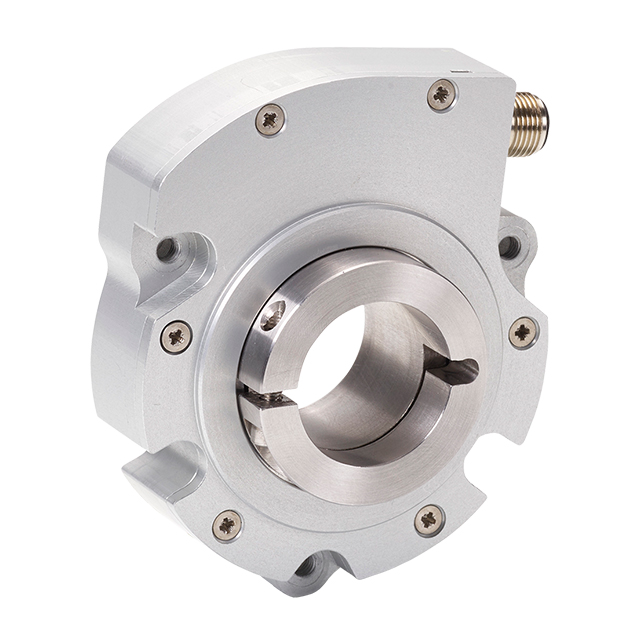

    LP35 低轮廓可编程编码器技术手册

    1. 产品简介


    LP35 低轮廓可编程编码器是一款高性能的电子元器件,适用于多种工业应用。它具有紧凑的设计,能够节省空间,同时具备出色的抗冲击和振动能力。LP35 编码器提供增量和绝对两种输出格式,分辨率高达10,000脉冲/转(PPR),绝对值可达16位。其广泛的应用范围使其成为自动化设备、机器人技术和精密机械的理想选择。

    2. 技术参数


    - 机械参数
    - 尺寸: 外壳标准尺寸为直径90mm x 26mm深
    - 终端盒: 高128mm x 宽116mm x 深25mm
    - 轴尺寸: 空心轴:1/2" 至 1" 盲孔或通孔;实心轴:直径12mm x 20mm带键槽,3/8"x 7/8"带平头
    - 允许轴负载: 轴向:40N;径向:80N
    - 轴承寿命: L10h > 18.109 转/100000小时
    - 连续最大速度: 6000 RPM
    - 惯性力矩: 小于84000 g.mm²
    - 重量: 终端盒版本约为790g,电缆或M12连接器版本约为450g
    - 电气参数
    - 供电电压: 电缆或M12连接器:5-30V;终端盒:11-30V (28/VR),5-30V (28/V),4.75-30V (28/5)
    - 供电电流: 无负载时典型值为75mA (电缆或M12),100mA (终端盒)
    - 频率响应: 电缆或M12:最高1MHz;终端盒:最高300kHz (28/VR),最高1MHz (28/V和28/5)
    - 输出格式: SSI兼容 (RS422),两通道正交输出+索引及互补信号
    - 短路保护: 电缆或M12:不适用;终端盒:是
    - 反向极性耐受: 是
    - 过电压保护: 电缆或M12:不适用;终端盒:是
    - 环境参数
    - 防护等级: IP66
    - 温度范围: 电缆或M12:-40°C 至 +100°C;终端盒:-40°C 至 +85°C (28/VR),-40°C 至 +100°C (28/V和28/5)
    - 机械阻力: 冲击:≤ 3000m/s² (5ms,半正弦波);振动:≤ 200m/s² (55至2000Hz)

    3. 产品特点和优势


    - 低轮廓设计: 节省空间,特别适用于紧凑型系统。
    - 高防护等级: IP66防护等级,适用于恶劣环境。
    - 宽温度范围: 在-40°C至+100°C范围内仍能正常工作。
    - 高分辨率: 增量输出最高可达10,000PPR,绝对值可达16位。
    - 抗冲击和振动: 优秀的机械性能,适合在震动和冲击环境中使用。
    - 多样的输出选项: 支持SSI兼容 (RS422),两通道正交输出+索引及互补信号,方便集成到不同系统中。
    - 多种供电电压选择: 适应不同的电源需求。
    - 短路和反向极性保护: 提升可靠性,减少故障风险。

    4. 应用案例和使用建议


    应用案例:
    - 自动化设备: 在生产线中用于精确的位置反馈和速度控制。
    - 机器人技术: 用于关节位置检测和姿态控制。
    - 精密机械: 用于高精度测量和定位系统。
    使用建议:
    - 在安装过程中确保正确固定编码器,以减少振动对信号的影响。
    - 使用合适的电源电压,避免电压过高导致损坏。
    - 定期检查连接线缆和接头,确保良好的电气连接。

    5. 兼容性和支持


    - 兼容性: LP35 编码器支持多种输出格式和供电电压,易于与各种控制系统集成。
    - 支持: Sensata Technologies Inc. 提供详细的技术手册和用户指南,以及技术支持服务,帮助用户解决使用过程中遇到的问题。

    6. 常见问题与解决方案


    - Q: 电源电压设置不当导致编码器无法正常工作。
    - A: 确认电源电压符合技术手册中的要求,并确保正确连接。
    - Q: 信号输出不稳定。
    - A: 检查接线是否牢固,确认没有短路或反向极性的情况。
    - Q: 温度超出规定范围导致编码器失效。
    - A: 确保工作环境温度在技术手册规定的范围内,必要时采取散热措施。

    7. 总结和推荐



    总结

    :
    LP35 低轮廓可编程编码器以其紧凑设计、高防护等级、宽温度范围和高分辨率等特点,在自动化、机器人和精密机械领域表现出色。其强大的抗冲击和振动能力,以及多种供电电压选择,使其成为众多应用的理想选择。
    推荐:
    鉴于LP35编码器的优异性能和广泛应用前景,我们强烈推荐将其用于需要高精度和可靠性的工业自动化项目中。

01312-001参数

参数
安装方式 底座安装,贴片安装
零件状态 在售
包装方式 散装

01312-001厂商介绍

Sensata Technologies是一家全球领先的工业技术公司,专注于开发、制造和销售高性能传感器和控制器。公司的产品广泛应用于汽车、**、工业和商业市场,包括温度、压力、位置和速度传感器等。

Sensata Technologies的产品主要分为以下几类:
1. 温度传感器:用于监测和控制温度,应用于汽车、**和工业领域。
2. 压力传感器:用于监测和控制压力,应用于汽车、**和工业领域。
3. 位置传感器:用于监测和控制位置,应用于汽车和工业领域。
4. 速度传感器:用于监测和控制速度,应用于汽车和工业领域。

Sensata Technologies的优势在于:
1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 产品质量:公司注重产品质量,以确保产品的可靠性和耐用性。
3. 客户服务:公司提供卓越的客户服务,以满足客户的个性化需求。
4. 全球布局:公司在全球范围内设有研发中心和生产基地,以更好地服务全球客户。

01312-001数据手册

厂牌 PDF简要描述 下载
SENSATA TECHNOLOGIES SENSATA TECHNOLOGIES 01312-001 01312-001数据手册

01312-001封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 784.784 ¥ 6567.6611
5+ $ 769.0946 ¥ 6436.3601
10+ $ 722.0013 ¥ 6042.2482
库存: 15
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 6567.66
