10212635-00

产品分类:
厂牌: TE CONNECTIVITY
产品描述: MEAS Pi 气象扩展板提供了必要硬件以将多种传感器连接到使用可配置用于 I2C 通信的 Raspberry Pi 兼容扩展端口的任何系统,包括:HTU21D 数字相对湿度传感器、MS5637 数字气压传感器、温度系统传感器 (TSYS)01 数字温度传感器、TSD305-1C55 数字热电堆传感器。
供应商型号: W-10212635-00
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY  10212635-00

10212635-00概述

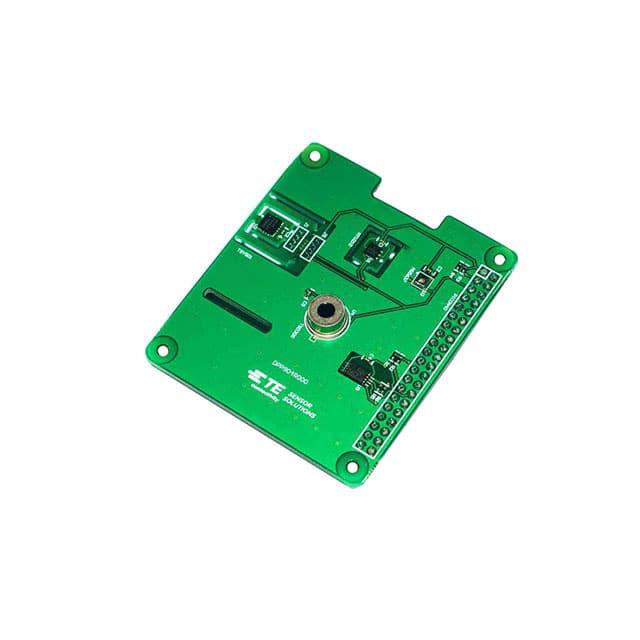

    MEAS Pi Weather Shield 产品概述与技术手册

    1. 产品简介


    MEAS Pi Weather Shield 是一款为 Raspberry Pi 设计的天气传感器套件。它集成了多种高精度数字传感器,包括湿度传感器、压力传感器、温度传感器和热电堆传感器,能够为用户提供全面的环境监测能力。这款套件不仅适用于科学研究和环境监测,还可以应用于气象站、农业监测和其他需要精确环境测量的应用场景。

    2. 技术参数


    HTU21D 数字湿度传感器
    - 相对湿度测量范围:0% 至 100%
    - 温度测量范围:-40°C 至 125°C
    - 通信方式:I2C
    - 供电电压:1.5V 至 3.6V
    - 分辨率:8/12-bit(湿度),11/14-bit(温度)
    - 特性:完全校准,低功耗待机模式
    MS5637 数字压力传感器
    - 压力测量范围:300 mbar 至 1200 mbar
    - 温度测量范围:-40°C 至 125°C
    - 通信方式:I2C
    - 供电电压:1.5V 至 3.6V
    - 特性:完全校准,高线性压力传感器,超低功耗 24-bit ΔΣ ADC
    TSYS01 数字温度传感器
    - 温度测量范围:-40°C 至 125°C
    - 通信方式:I2C
    - 供电电压:2.2V 至 3.6V
    - 分辨率:24/16-bit
    - 特性:完全校准,低功耗待机模式
    TSD305-1C55 热电堆温度传感器
    - 温度测量范围:0°C 至 100°C
    - 通信方式:I2C
    - 特性:非接触式温度测量,±1°C 准确度,低功耗

    3. 产品特点和优势


    MEAS Pi Weather Shield 在众多环境中具有显著的优势,包括:
    - 多功能集成:一个紧凑的设计内集成多种传感器,减少了布线复杂度,提高了系统的可靠性和易用性。
    - 低功耗设计:所有传感器均具有低功耗模式,适合于电池供电的应用场合。
    - 高精度:通过完全校准的传感器,确保测量结果的高度准确性。
    - 宽温域覆盖:温度传感器可以在广泛的温度范围内稳定工作,满足各种严苛环境需求。
    - 易于集成:标准接口兼容 Raspberry Pi,便于快速开发和部署。

    4. 应用案例和使用建议


    应用案例:
    - 气象站:监测大气压强、相对湿度和温度变化,提供实时气象数据。
    - 农业监测:监测农田的温度和湿度,帮助农民调整灌溉计划和作物管理。
    - 智能家居:通过监测室内外环境条件,实现智能调节空调、加湿器等功能。
    使用建议:
    - 对于电池供电的应用,建议利用低功耗模式以延长电池寿命。
    - 定期校准传感器,确保测量结果的准确性和可靠性。
    - 使用合适的外部电源(如锂电池)以避免供电不稳定对传感器造成影响。

    5. 兼容性和支持


    兼容性:
    - Raspberry Pi:与 Raspberry Pi 2/3 的标准扩展端口兼容,可通过 I2C 进行通信。
    支持:
    - 提供详细的参考材料和开发框架,包括传感器的 Datasheet 和 Python 框架源代码。
    - IBM Bluemix 配方和开发者文档可以在 IBM developerWorks 网站上获取。
    - 厂商提供客户支持服务和技术文档,帮助用户更好地理解和使用该产品。

    6. 常见问题与解决方案


    - Q: 如何选择合适的传感器分辨率?
    - A: 通常根据应用需求选择分辨率,对于高精度应用选择更高分辨率的传感器。

    - Q: 传感器工作时出现异常读数怎么办?
    - A: 检查传感器是否正确连接并处于正常工作状态。如果问题持续,可尝试重新校准传感器或联系技术支持。

    - Q: 如何进行系统维护?
    - A: 定期检查传感器连接是否牢固,及时更新软件和固件版本以确保系统稳定性。

    7. 总结和推荐


    总结:MEAS Pi Weather Shield 集成度高,低功耗,适用于多种应用场景。该套件通过其多功能集成、高精度测量和宽温域覆盖,在环境监测领域表现出色。
    推荐:强烈推荐给需要在各类应用中进行精确环境监测的用户。无论是科研项目还是工业应用,MEAS Pi Weather Shield 都能提供卓越的性能和灵活性。

10212635-00厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

10212635-00数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY TE CONNECTIVITY 10212635-00 10212635-00数据手册

10212635-00封装设计

查看详情并下载
Symbol
Footprint
3D Model
