02351010-000

产品分类:
厂牌: TE CONNECTIVITY
产品描述: GCD-SE 系列重工业级直流供电测量头能够在包含水分、灰尘和液体污染物的环境下保持高性能。
供应商型号: 571-02351010-000
供应商: Mouser
标准整包数: 1

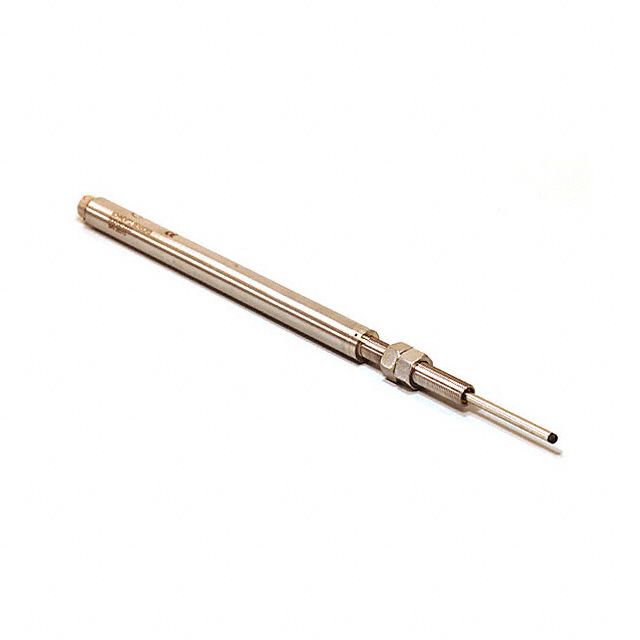

TE CONNECTIVITY  02351010-000

02351010-000概述

    GCD-SE Series – 单端直流位移传感器头

    产品简介


    GCD-SE系列单端直流位移传感器头专为在恶劣环境下提供高性能测量而设计。这些位移传感器头采用全焊接不锈钢结构,适用于各种严苛的应用场合,如湿磨工艺、辊隙控制、手持量规和远程现场监控等。通过单端供电(8.5至28VDC)和最小电流消耗(最大10mA,典型6mA),GCD-SE系列传感器头能够在困难环境中实现精确和可靠的测量。

    技术参数


    电气规格
    - 供电电压: 8.5至28VDC
    - 供电电流: 最大10mA;典型6mA
    - 线性调节: 0.2 mV/V
    - 输出电压范围: 0至+5VDC(四线制);+1至+6VDC(三线制)
    - 输出阻抗: 1欧姆
    - 噪声和纹波: 最大10 mV RMS
    - 非线性: 最大±0.25%满量程(FR)
    - 重复性: ±25微英寸(±0.6微米)
    - 稳定性: 温度稳定后最大0.1%满量程输出(FSO)
    - 温度系数: 0.028%/°F [0.05%/°C]
    - 频率响应(动态): 最大15Hz
    环境规格
    - 工作温度: -13°F至185°F [-25°C至85°C]
    - 生存温度: -65°F至250°F [-55°C至125°C]
    - 冲击耐受: 250g(11毫秒半正弦波)
    - 振动耐受: 10g至2kHz
    - 防水等级: IEC 60529 IP68,适用于1,000 PSI [70 bars]

    产品特点和优势


    GCD-SE系列位移传感器头具有以下显著特点和优势:
    - 全焊接不锈钢结构: 提高了整体耐用性和可靠性。
    - 高防护等级: IEC IP68标准,确保在恶劣环境下的长期稳定性。
    - 高侧负载抵抗力: 硬化工具钢接触尖端和青铜衬套设计提高了抗弯曲能力。
    - 易于安装和维护: 积极弹簧加载LVDT,精密线性轴承,以及内置信号调理电子元件简化了安装过程。
    - 低功耗: 最大10mA的电流消耗使其适合便携式电池操作。

    应用案例和使用建议


    应用案例
    - 辊隙控制: 在金属轧制过程中,实时监测和调整轧辊间隙,以确保材料厚度均匀。
    - 手持量规: 在现场测量中,通过便携设备进行高精度测量。
    - 远程现场监控: 用于难以到达区域的远程数据采集。
    使用建议
    - 安装位置选择: 选择合适的安装点,避免过大的侧向负载,以延长传感器寿命。
    - 电缆管理: 使用适当的屏蔽电缆和连接器,减少电磁干扰对测量精度的影响。
    - 定期校准: 定期检查并校准传感器,确保测量结果的一致性和准确性。

    兼容性和支持


    GCD-SE系列传感器头可与多种附件配合使用,例如不同长度的电缆和特殊接触尖端。厂商提供了详尽的技术支持和售后服务,确保客户在应用中能够获得最佳体验。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查供电电压是否符合要求,确保所有接线正确。 |
    | 测量精度下降 | 定期进行校准,确认传感器工作环境未超出规定范围。 |
    | 传感器损坏 | 更换磨损的接触尖端,确保安装过程符合规范。 |

    总结和推荐


    GCD-SE系列单端直流位移传感器头凭借其卓越的环境适应性和高可靠性,在多种工业应用中表现出色。其坚固的设计和精确的测量能力使其成为恶劣环境下测量的理想选择。强烈推荐在需要高精度和可靠性的应用场合使用此产品。

02351010-000参数

参数
长*宽*高 246.6mm*246.6mm*246.6mm
零件状态 在售
包装方式 散装

02351010-000厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

02351010-000数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY TE CONNECTIVITY 02351010-000 02351010-000数据手册

02351010-000封装设计

查看详情并下载
Symbol
Footprint
3D Model
