01070-1811

产品分类:
产品描述:
供应商型号: 682-01070-1811
供应商: Mouser
标准整包数: 1

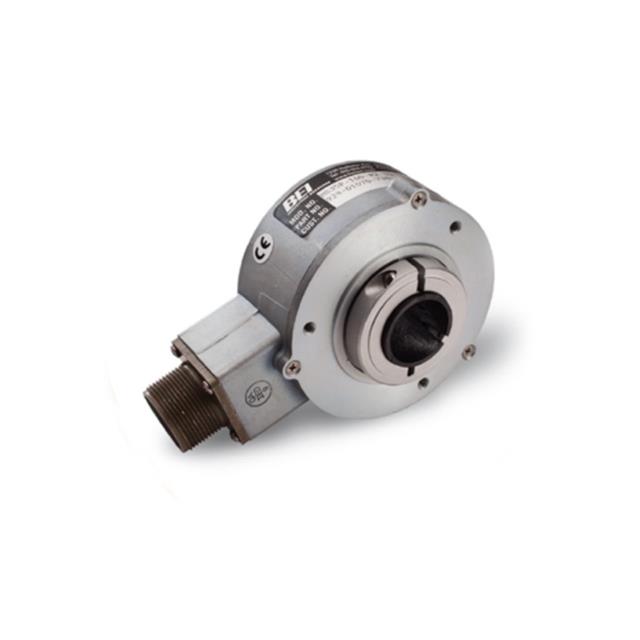

SENSATA TECHNOLOGIES  01070-1811

01070-1811概述

    HS35增量式光电编码器:全面技术手册

    1. 产品简介


    HS35增量式光电编码器是为需要高可靠性及高性能的应用而设计的产品。该编码器将通常用于轴向编码器的坚固耐用特征融入到空心轴的设计之中。它的主要功能在于提供精确的位置反馈和速度控制,适用于各种工业自动化领域,如电机反馈、向量控制、印刷行业、机器人控制、石油服务行业和网带过程控制。

    2. 技术参数


    以下是HS35增量式光电编码器的主要技术规格:
    | 类别 | 具体数值 |

    | 轴孔直径 | 1.00", 0.875", 0.750", 0.625", 0.500",带绝缘套 |
    | 允许错位 | 0.005" T.I.R.(转轴偏离,距离端部0.75") |
    | 轴孔偏摆度 | 最大0.001 T.I.R. |
    | 起始扭矩 | 穿过轴版本(SS)最大7 in-oz;盲轴版本(BS)最大4 in-oz |
    | 轴材料 | 416不锈钢 |
    | 轴承 | 高碳钢SAE 52100 |
    | 轴承座材质 | 压铸铝,保护涂层 |
    | 盖子材质 | 压铸铝,保护涂层 |
    | 轴承寿命 | 7.5 × 10^9 revs(约50,000小时,2500 RPM) |
    | 最高转速 | 6,000 RPM(详见频率响应) |
    | 惯性力矩 | 0.019 oz-in-sec² |
    | 重量 | 18 oz(典型值) |
    | 外壳等级 | NEMA 4 & 13(IP65)当配有轴密封时 |
    | 工作温度范围 | 0º至70º C;最高可达105º C(选配) |
    | 冲击等级 | 50 g,持续11毫秒 |
    | 振动等级 | 5至2000 Hz,20 g |
    | 湿度等级 | 无冷凝98% RH |

    3. 产品特点和优势


    HS35增量式光电编码器具有以下显著特点和优势:
    - 双重输出:可选双输出配置,提供冗余信号、双分辨率或同时向两个独立控制器提供信号。
    - 高环境防护:通过NEMA 4、13及IP65等级认证,确保在恶劣环境下稳定运行。
    - 多种轴径选择:提供多种轴孔直径选择,并配备绝缘套,以适应不同应用需求。
    - 高精度和稳定性:通过高精度轴承和金属外壳设计,确保长期稳定运行。

    4. 应用案例和使用建议


    HS35增量式光电编码器广泛应用于:
    - 电机反馈:实时监测电机位置和速度,提高系统效率。
    - 机器人控制:精准的位置控制对机器人的动作至关重要。
    - 印刷行业:控制印刷滚筒的精准位置,保证印刷质量。
    使用建议:
    - 在选择安装方式时,可根据实际应用需求选择通过轴或盲轴方式安装。
    - 使用时需注意轴与编码器之间的允许错位,以避免损坏。
    - 对于较高温度和高湿度的应用环境,建议选择带有绝缘套的型号。

    5. 兼容性和支持


    HS35增量式光电编码器可以与多种电气连接器兼容,包括M12、M16和M18接口。对于特定的应用环境或特殊要求,可以联系厂家进行定制。厂商提供了详细的技术支持和服务,以帮助客户解决问题并优化系统。

    6. 常见问题与解决方案


    - 问题:起始扭矩过高
    - 解决方案:选择带有绝缘套的型号,并根据实际应用调整装配工艺。

    - 问题:频率响应不佳
    - 解决方案:联系厂商咨询是否有更高频率响应的版本可用。

    7. 总结和推荐


    综上所述,HS35增量式光电编码器是一款高可靠性和高性能的传感器,在众多工业自动化领域中表现出色。其多样的配置选项和严格的环境防护使其成为各类严苛环境下的理想选择。对于需要高精度和可靠性的应用场合,强烈推荐使用此款产品。

01070-1811参数

参数
零件状态 在售
包装方式 盒装,散装

01070-1811厂商介绍

Sensata Technologies是一家全球领先的工业技术公司,专注于开发、制造和销售高性能传感器和控制器。公司的产品广泛应用于汽车、**、工业和商业市场,包括温度、压力、位置和速度传感器等。

Sensata Technologies的产品主要分为以下几类:
1. 温度传感器:用于监测和控制温度,应用于汽车、**和工业领域。
2. 压力传感器:用于监测和控制压力,应用于汽车、**和工业领域。
3. 位置传感器:用于监测和控制位置,应用于汽车和工业领域。
4. 速度传感器:用于监测和控制速度,应用于汽车和工业领域。

Sensata Technologies的优势在于:
1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 产品质量:公司注重产品质量,以确保产品的可靠性和耐用性。
3. 客户服务:公司提供卓越的客户服务,以满足客户的个性化需求。
4. 全球布局:公司在全球范围内设有研发中心和生产基地,以更好地服务全球客户。

01070-1811数据手册

厂牌 PDF简要描述 下载
SENSATA TECHNOLOGIES SENSATA TECHNOLOGIES 01070-1811 01070-1811数据手册

01070-1811封装设计

查看详情并下载
Symbol
Footprint
3D Model
