01318-001

产品分类:
产品描述:
供应商型号: Q-01318-001
供应商: 期货订购
标准整包数: 1
SENSATA TECHNOLOGIES  01318-001

01318-001概述

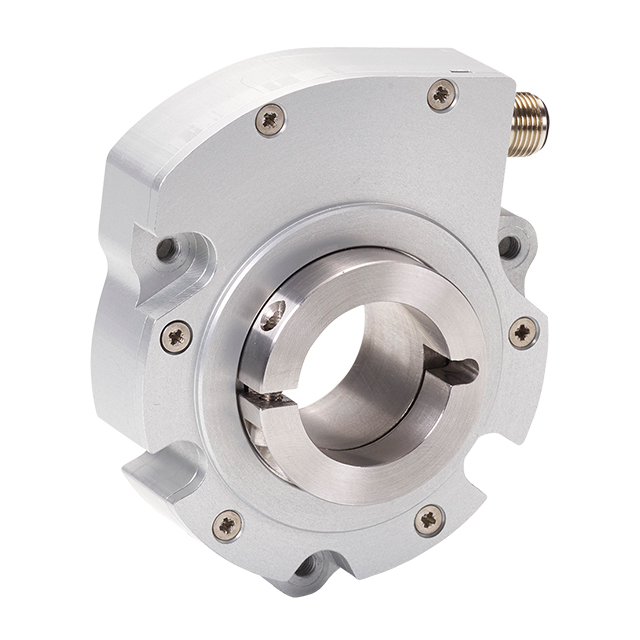

    LP Series: Explosion-proof and Flameproof Incremental Encoder

    1. 产品简介


    LP系列编码器是一款专为危险区域设计的防爆和隔爆增量型编码器。它以其紧凑的设计、卓越的抗冲击和振动能力、以及广泛的工作温度范围而著称。这种编码器适用于各种工业应用,如石油、化工、采矿等行业,确保在极端环境下仍能稳定运行。

    2. 技术参数


    - 尺寸和安装:
    - 通过空心轴:直径30mm
    - 盲孔空心轴
    - 带集成耦合的空心轴
    - 实心轴
    - 材料:
    - 外壳:硬质阳极氧化铝
    - 轴:AISI 303不锈钢
    - 机械特性:
    - 静态/动态扭矩:30/300mN·m
    - 最大轴向负载:40N
    - 最大径向负载:80N
    - 球轴承型号:6807密封
    - 最大转速(半载):6000min⁻¹
    - 理论机械寿命(L10h):>18.10⁹转/100000小时
    - 电气特性:
    - 输出信号:HTL、TTL、RS422
    - 分辨率:1至10000PPR
    - 工作电压:11-30V
    - 电源电流(无负载):100mA
    - 每通道对电流:60mA
    - 高电平最小值:Vcl-3.5V
    - 低电平最大值:1.5V
    - 频率能力:最高300kHz
    - 短路保护:是
    - 反接保护:是
    - 过电压保护:最高60Vdc
    - 温度范围:-40°C至+85°C

    3. 产品特点和优势


    - 低轮廓设计:节省空间,适用于紧凑布局的应用场合。
    - 卓越的抗冲击和振动能力:适用于严苛的工业环境。
    - 高防护等级:IP66,确保在恶劣环境下的可靠运行。
    - 宽泛的工作温度范围:从-40°C到+85°C,适应多种环境条件。
    - 高分辨率:最高可达10000PPR,满足高精度测量需求。
    - 多种输出选项:HTL、TTL、RS422,满足不同应用需求。
    - 高可靠性:经过严格的测试和认证,确保长期稳定运行。

    4. 应用案例和使用建议


    应用案例:
    - 石油钻井平台上的旋转监测
    - 化工生产线上物料输送系统的速度检测
    - 矿井提升机的位置反馈
    使用建议:
    - 在安装过程中,确保终端盖和电缆夹紧固,以防止在危险环境中发生意外。
    - 在拆卸连接盒之前,先断开所有电路。
    - 电气安装需遵循EN/IEC 60079-14和/或NEC Class 2电路规范。
    - 使用标准导线绝缘,至少可承受105°C的环境温度。

    5. 兼容性和支持


    - 兼容性:LP系列编码器符合UL、ATEX和IECEx标准,适用于Class I、Group C和D环境。
    - 支持:提供详尽的技术文档和用户手册,确保用户能够正确安装和使用产品。
    - 维修服务:如有故障,可通过授权服务中心进行维修或更换。

    6. 常见问题与解决方案


    - 问题1:编码器无法正常工作。
    - 解决方案:检查电源连接是否正确,确认供电电压在规定的范围内。
    - 问题2:输出信号不稳定。
    - 解决方案:检查接地连接是否良好,确保接地电阻小于1Ω。
    - 问题3:编码器过热。
    - 解决方案:确保安装位置通风良好,避免直接阳光照射或靠近热源。

    7. 总结和推荐


    总结:
    LP系列编码器以其紧凑的设计、卓越的抗冲击和振动能力、宽泛的工作温度范围和高分辨率,在危险区域的应用中表现出色。它具备多种输出选项,可满足不同工业领域的严格要求。
    推荐:
    鉴于其优异的性能和广泛的应用场景,强烈推荐在石油、化工、采矿等行业中使用LP系列编码器。对于需要在极端环境下稳定运行的应用,这款编码器无疑是最佳选择。

01318-001参数

参数
安装方式 底座安装,贴片安装
零件状态 在售
包装方式 散装

01318-001厂商介绍

Sensata Technologies是一家全球领先的工业技术公司,专注于开发、制造和销售高性能传感器和控制器。公司的产品广泛应用于汽车、**、工业和商业市场,包括温度、压力、位置和速度传感器等。

Sensata Technologies的产品主要分为以下几类:
1. 温度传感器:用于监测和控制温度,应用于汽车、**和工业领域。
2. 压力传感器:用于监测和控制压力,应用于汽车、**和工业领域。
3. 位置传感器:用于监测和控制位置,应用于汽车和工业领域。
4. 速度传感器:用于监测和控制速度,应用于汽车和工业领域。

Sensata Technologies的优势在于:
1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 产品质量:公司注重产品质量,以确保产品的可靠性和耐用性。
3. 客户服务:公司提供卓越的客户服务,以满足客户的个性化需求。
4. 全球布局:公司在全球范围内设有研发中心和生产基地,以更好地服务全球客户。

01318-001数据手册

厂牌 PDF简要描述 下载
SENSATA TECHNOLOGIES SENSATA TECHNOLOGIES 01318-001 01318-001数据手册

01318-001封装设计

查看详情并下载
Symbol
Footprint
3D Model
