WEIDMüLLER  9456190000

9456190000概述

    电子元器件产品技术手册解析:SAI-4-F 4P PUR 5M

    1. 产品简介

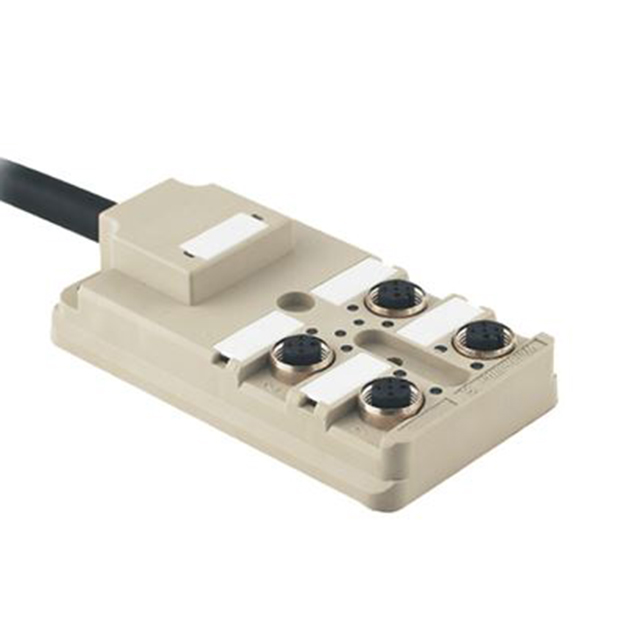

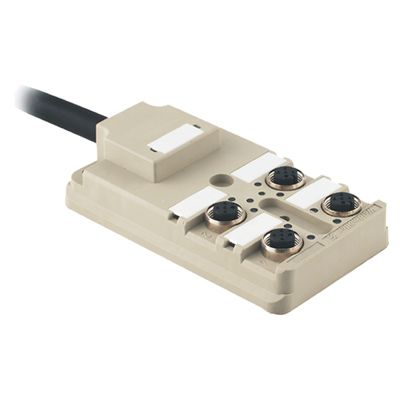

    本产品是Sensor-Actuator Interface (SAI)系列中的一个型号——SAI-4-F 4P PUR 5M。它是一款被动式传感器-执行器分布器,采用M12连接器,带有固定电缆版本,总长度为5米。SAI-4-F 4P PUR 5M主要用于工业自动化领域,特别适用于需要高度可靠性和稳定性的应用场景。此外,该产品配备有LED指示灯,可用于信号状态的显示。

    2. 技术参数


    - 订货编号:9456190000
    - 部分名称:SAI-4-F 4P PUR 5M
    - 版本:传感器-执行器被动式分布器,M12,固定电缆版本,5.00米
    - 电气特性:最大电流3A,最大电压30V DC,最小电压10V DC
    - 环境温度:最大80°C,最小-20°C
    - 保护等级:IP68
    - 绝缘电阻:1 MΩ
    - 测试电压:1kVeff
    - 接触材料:CuZn(铜锌合金),预镍化,镀金
    - 额定电压:32V DC
    - 最大载流能力:每插槽3A,总计9A
    - 认证机构:ETIM 2.0 NK,ETIM 3.0 EC001856,eClass 4.1 NK,eClass 5.0 NK,eClass 5.1 NK

    3. 产品特点和优势


    - 高度可靠性:采用Viton材料制成的O型环密封件,可耐高温、耐化学腐蚀。
    - LED指示灯:提供输入/输出功能和操作指示,便于现场调试和故障排查。
    - 宽广的工作温度范围:从-20°C到80°C,适应各种恶劣环境条件。
    - 高防护等级:具备IP68防护等级,防尘防水性能卓越,适合户外和潮湿环境使用。

    4. 应用案例和使用建议


    - 典型应用场景:工业自动化生产线上的传感器信号传输、执行器控制信号分配等。
    - 使用建议:
    - 环境选择:尽量避免安装在直接受阳光照射或水汽较大的地方,以减少环境因素对产品性能的影响。
    - 布线规划:合理规划电缆走向,减少干扰源,如避免与高压线缆平行敷设,减少电磁干扰。
    - 定期检查:定期检查连接器和电缆接头是否有松动或损坏,确保信号传输的稳定性。

    5. 兼容性和支持


    - 兼容性:本产品与市场上常见的M12连接器设备具有良好的兼容性,可以方便地与其他品牌设备配合使用。
    - 技术支持:制造商提供详细的安装指南和技术支持,帮助客户解决使用过程中的任何问题。

    6. 常见问题与解决方案


    - 问题:设备在安装后无法正常工作。
    - 解决方案:首先检查电源是否正常供电,然后检查连接器是否正确插入并拧紧。若仍未解决问题,请联系技术支持。
    - 问题:LED指示灯不亮。
    - 解决方案:确认LED引脚接线无误且供电正常。如果仍然不亮,可能需要更换新的LED模块。

    7. 总结和推荐


    SAI-4-F 4P PUR 5M作为一款高性能的传感器-执行器分布器,在工业自动化领域表现出色。它的高可靠性、宽工作温度范围和IP68防护等级使其在恶劣环境下依然能够稳定运行。对于需要高度可靠信号传输的应用场景,强烈推荐使用此产品。

9456190000参数

参数
零件状态 在售
包装方式 散装

9456190000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

9456190000数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER WEIDMüLLER 9456190000 9456190000数据手册

9456190000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 100.2248 ¥ 830.613
5+ $ 90.9563 ¥ 753.8005
库存: 3
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 830.61
