2091-1634/024-000

产品分类: 接线- 触点
厂牌: WAGO
产品描述:
供应商型号: Q-2091-1634/024-000
供应商: WAGO
标准整包数: 100

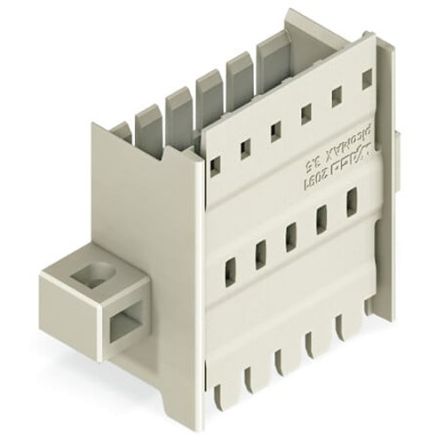

WAGO 接线- 触点 2091-1634/024-000

2091-1634/024-000概述

    # picoMAX Panel Feedthrough Male Connector (Item Number: 2091-1634/024-000)

    产品简介


    基本介绍
    WAGO公司的picoMAX系列包含多种高性能电子元器件,其中这款Panel Feedthrough Male Connector是一款专为设备或面板安装设计的产品。它通过锁紧卡口实现外部插头连接,并支持内部插头连接到带焊针的母端接头或带导线的母端子连接器。此外,这款连接器还可提供双面预装接头的版本,以适应更多应用场景。
    主要功能
    - 外部插头连接:通过锁紧卡口与带导线的母端子连接器相连接。
    - 内部插头连接:可以连接带焊针的母端接头或带导线的母端子连接器。
    - 面板安装:具有适合面板安装的固定法兰。
    应用领域
    这款连接器适用于各种需要进行面板穿孔的设备中,如工业自动化系统、通信设备和电力控制系统等。

    技术参数


    | 参数名称 | 描述 |

    | 额定电压(III/3) | 160V |
    | 额定冲击电压(III/3) | 2.5 kV |
    | 额定电流 | 10A |
    | 针间距 | 3.5 mm (0.138 英寸) |
    | 宽度 | 28 mm / 1.102 英寸 |
    | 高度 | 12.4 mm / 0.488 英寸 |
    | 深度 | 29 mm / 1.142 英寸 |
    | 环境温度范围 | -60 … +100 °C |

    产品特点和优势


    独特功能
    - 多极设计:此款连接器具备4个插针,适配不同电气需求。
    - 强韧材料:采用聚苯二甲酰胺(PPA GF)绝缘材料和铬镍弹簧钢(CrNi)接触材料,确保在恶劣环境中可靠运行。
    - 紧凑设计:尺寸紧凑,仅需28mm宽度,节省安装空间。
    优势
    - 高额定电压和电流:适用于高压、大电流应用场景。
    - 稳定可靠的机械结构:通过锁定卡口和合适的固定法兰,确保连接稳固。
    - 广泛的环境适应性:工作温度范围从-60°C至+100°C,适合严苛环境使用。

    应用案例和使用建议


    应用案例
    在某些工业自动化系统中,该连接器可用于电源和信号传输,同时保障系统的可靠性和安全性。例如,在大型机械设备中,这款连接器能够有效地连接控制板与外部设备,提高系统的集成度和可靠性。
    使用建议
    - 在选择连接器时,确保所使用的导线直径和连接器的针间距匹配。
    - 安装过程中注意对准针脚,避免因错误安装导致接触不良或损坏。
    - 如需进一步增强抗干扰能力,可考虑添加屏蔽层。

    兼容性和支持


    兼容性
    这款连接器可与WAGO公司的其他配件配合使用,如编码键载体,适合3.5mm针距的安装(编码键载体项号:2091-1610)。这使得安装和维护变得更加便捷高效。
    支持
    WAGO公司提供了丰富的技术支持文档,包括CAD文件、PCB库等,方便用户进行设计和调试。具体而言,它们与各类设计软件(如DesignSpark PCB、EAGLE、TARGET PCB Design Software等)兼容。

    常见问题与解决方案


    1. 问题:如何正确安装该连接器?
    - 解决方法:严格按照制造商提供的安装指南操作,注意对准每个插针位置并施加适当力道。
    2. 问题:连接器在高湿度环境下是否依然安全?
    - 解决方法:确认其符合IEC/EN 60664-1标准,且能承受规定的环境温度范围。
    3. 问题:如何检查连接器是否已损坏?
    - 解决方法:定期使用万用表测量电阻值,确保其处于正常范围内。

    总结和推荐


    综合评估
    这款Panel Feedthrough Male Connector凭借其紧凑的设计、稳定的性能以及广泛的应用范围,成为众多工业和通信设备的理想选择。其优异的电气特性及机械强度使其适用于要求高可靠性的场合。
    推荐
    鉴于其出色的性价比和广泛的应用范围,强烈推荐用户在面对复杂连接需求时选用此款产品。无论是新建项目还是升级改造,都能显著提升系统的整体性能。

2091-1634/024-000参数

参数
长*宽*高 14.4mm*3.5mm*12.4mm
安装方式 法兰安装,螺纹安装
零件状态 在售
包装方式 盒装

2091-1634/024-000厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

2091-1634/024-000数据手册

厂牌 PDF简要描述 下载
WAGO 接线- 触点 WAGO 2091-1634/024-000 2091-1634/024-000数据手册

2091-1634/024-000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 20.2476
库存: 100000
起订量: 100 增量: 100
交货地:
最小起订量为:100
合计: ¥ 2024.76
