2604-3107

产品分类: 接线- 触点
厂牌: WAGO
产品描述:
供应商型号: 2946-2604-3107-ND
供应商: Digi-Key
标准整包数: 1

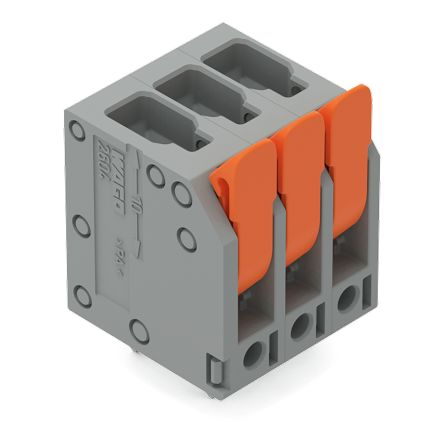

WAGO 接线- 触点 2604-3107

2604-3107概述

    产品概述

    产品简介


    本产品是一款WAGO品牌的接线端子——Leiterplattenklemme(PCB端子),采用了Push-in CAGE CLAMP®接线技术并配有操作杆。该接线端子主要用于固定4 mm²及以下的铜导线,特别适用于需要可靠连接和多次插拔的应用场景。每个端子最多可接7根电线,每个电线接触面积为7平方毫米,非常适合高密度电路板的安装。此外,该产品还具备多种颜色标识,以满足不同客户的视觉需求和便于区分不同的电压等级或电流强度。

    技术参数


    电气数据
    - 额定电压:IEC/EN 60664-1 III/3类别:320V;III/2类别:400V;II/2类别:630V
    - 冲击电压:4kV(所有类别)
    - 额定电流:32A
    - UL标准下额定电压:使用组B:300V;使用组D:300V
    - UL标准下额定电流:使用组B:20A;使用组D:10A
    接线数据
    - 适用导线:实心导线和多股导线(24至12AWG);带塑料护套端子(0.25至2.5mm²);带塑料护套端子(0.25至2.5mm²);带塑料护套双端子(0.25至1.5mm²)
    - 绝缘长度:9至11mm(0.35至0.43英寸)
    - 导线角度:90°
    - 插针数量:7个
    - 层数:单层
    - 总插针数:7个
    - 总电位数:7个
    - 导线端接类型:1种
    几何数据
    - 间隔尺寸:5mm(0.197英寸)
    - 宽度:37.4mm(1.472英寸)
    - 高度:25.3mm(0.996英寸)
    - 顶部高度:21.3mm(0.839英寸)
    - 深度:16.7mm(0.657英寸)
    - 焊针长度:4mm
    - 焊针尺寸:0.8x1mm
    - 钻孔直径:1.3mm(+0.1)

    产品特点和优势


    1. 便捷的操作方式:用户可以通过推动操作杆直接插入导线,无需工具即可完成安装和拆卸,大大提高了工作效率。
    2. 高可靠性:采用Push-in CAGE CLAMP®技术,确保每个导线的电气连接稳定可靠,即使在高振动环境下也能保持良好的电气连接性能。
    3. 多样化的接线能力:支持0.2到4mm²的多种规格导线,并且适用于实心导线、多股导线及带塑料护套端子等多种类型的导线。
    4. 兼容性良好:设计上充分考虑了不同客户的需求,可以通过直接印刷标志来满足特定项目的标识要求。
    5. 环境适应性强:能够在-60℃至+105℃的宽泛温度范围内正常工作,适用于各种严苛的工作环境。

    应用案例和使用建议


    使用场景
    - 工业自动化系统:在复杂控制系统中用于可靠连接传感器、执行器及其他电气部件。
    - 建筑布线:在楼宇自动化系统中作为分线盒连接多个电缆,实现高效布线管理。
    - 新能源应用:适用于太阳能逆变器、风力发电系统等新能源设备中的线路连接。
    使用建议
    - 在将导线插入时,建议先检查导线截面是否符合要求,避免因导线过细或过粗而影响接触质量。
    - 在批量生产时,可以提前准备所需的导线长度和数量,以便快速装配。
    - 定期进行外观检查,以确保没有由于振动或热循环导致的松动或磨损。

    兼容性和支持


    - 产品兼容性:该接线端子与市场上大多数标准电气元件和PCB设计软件具有良好的兼容性,能够轻松集成到现有的系统中。
    - 技术支持:WAGO提供全面的技术文档和客户服务支持,包括安装指南、用户手册和技术问答,确保用户能够顺利使用该产品。
    - 定制服务:对于特殊应用需求,用户可通过联系销售团队或访问官方网站配置定制化的产品选项,如添加特定的颜色编码或其他标识信息。

    常见问题与解决方案


    1. Q: 如何检查端子是否已正确安装?
    - A: 确认操作杆是否已经完全闭合,导线无外露且紧固无松动。
    2. Q: 导线无法牢固连接怎么办?
    - A: 检查导线是否有足够的裸露部分并按照说明书正确插入。如果问题持续存在,请更换新的接线端子。
    3. Q: 使用过程中出现发热现象如何处理?
    - A: 过度发热可能由接触不良引起,首先确认所有连接点均已正确压接。若仍未解决问题,建议咨询专业工程师或联系制造商进行进一步诊断。

    总结和推荐


    综合评估
    WAGO的这款接线端子凭借其Push-in CAGE CLAMP®技术提供了极佳的电气连接性能和操作便利性,特别适合于高密度电路板应用场合。无论是工业自动化还是智能家居项目,都能找到其广泛的应用空间。其在机械强度、耐久性和安全性方面的表现尤为突出,因此在复杂多变的工作环境中依然能够稳定运行。
    推荐意见
    鉴于其出色的性能和多样化的特点,我们强烈推荐此款接线端子作为关键电气连接件的选择之一。尤其在对连接可靠性和操作简便性有较高要求的场景下,它的表现将超出预期,值得信赖。

2604-3107参数

参数
长*宽*高 16.7mm*37.4mm*25.3mm
安装方式 通孔安装
零件状态 在售
包装方式 盒装

2604-3107厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

2604-3107数据手册

厂牌 PDF简要描述 下载
WAGO 接线- 触点 WAGO 2604-3107 2604-3107数据手册

2604-3107封装设计

查看详情并下载
Symbol
Footprint
3D Model
