1013777

产品分类: 接线- 触点
厂牌: PHOENIX CONTACT
产品描述: Phoenix Contact 压接端子 母端子, MCC系列
供应商型号: 651-1013777
供应商: Mouser
标准整包数: 1
PHOENIX CONTACT 接线- 触点 1013777

1013777概述


    产品简介

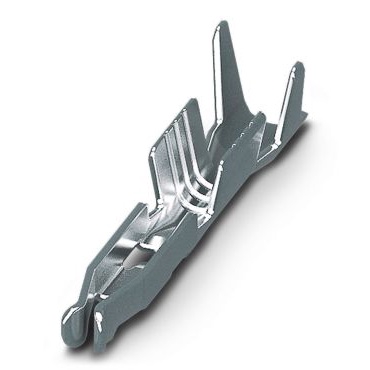

    本文介绍的是由凤凰电子(Phoenix Contact)生产的PTCM-MP-P 0.34-0.75 R型压接式接触器。这是一种广泛应用于工业自动化、电力系统及通信设备中的电气连接元件。该接触器采用锡镀层材料,提供可靠的电气连接,特别适用于导线直径为0.34mm²至0.75mm²的导体。产品通过带状包装形式提供,方便在生产线上的大批量安装。

    技术参数


    - 产品类型:压接式接触器
    - 型号:PTCM-MP-P 0.34-0.75 R
    - 产品系列:PTCM-MP-P
    - 导体截面积范围:0.34 mm² 至 0.75 mm²(AWG 22至18)
    - 接线方式:压接连接
    - 接触连接类型:插针插座
    - 剥离长度:4.1 mm 至 4.6 mm
    - 额定电流:6 A
    - 材料规格:
    - 接触表面:锡镀层
    - 接触表面材料:铜合金
    - 金属表面端点(顶层):4 - 8 µm锡镀层
    - 金属表面接触区域(顶层):4 - 8 µm锡镀层
    - 包装规格:带状包装
    - 尺寸:无具体尺寸数据,但可以根据相关资料进一步查询
    - 环境合规性:
    - 欧盟RoHS:符合
    - 中国RoHS:满足环境友好使用期限要求
    - 欧盟REACH:未检测到候选物质

    产品特点和优势


    - 可靠性高:采用锡镀层,提高了接触器的耐腐蚀性和抗氧化性。
    - 易于安装:通过压接连接方式,可快速实现导线的连接和断开。
    - 环境友好:符合多项环保标准,适用于多种应用场景。
    - 广泛应用:适用于各类电气连接场合,尤其是工业控制、电力传输等领域。

    应用案例和使用建议


    应用案例
    PTCM-MP-P 0.34-0.75 R 压接式接触器广泛应用于各种电气设备中,如工业自动化控制系统、智能电网设备和通信基站等。例如,在工业自动化控制系统中,这种接触器可以确保信号传输的稳定性和安全性。
    使用建议
    - 剥线操作:在压接前需精确控制剥线长度,确保达到最佳压接效果。
    - 清洁处理:在压接前应清洁导线表面,避免灰尘或氧化物影响接触质量。
    - 安装位置:建议选择不易受机械振动干扰的位置进行安装,以延长使用寿命。

    兼容性和支持


    PTCM-MP-P 0.75 R 压接式接触器具有良好的通用性,适用于多种类型的电气连接器。制造商提供详尽的技术支持和售后服务,包括产品使用指导、故障排查和技术咨询等。此外,还提供在线资源,如安装指南、维护手册和视频教程,以帮助客户更好地理解和使用产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接不良 | 确保剥线长度正确,清洁导线和接触器表面。 |
    | 长期使用后接触不良 | 定期检查接触器表面状态,必要时更换新件。 |
    | 密封不严 | 确保安装时密封圈正确放置,避免水分侵入。 |

    总结和推荐


    综上所述,PTCM-MP-P 0.34-0.75 R 压接式接触器是一款高性能、可靠且易于安装的电气连接元件。它的多方面优势使其成为众多工业应用场景中的理想选择。因此,强烈推荐使用此产品。希望上述信息能对您的选型决策有所帮助,若有更多需求请访问[凤凰电子官网](https://www.phoenixcontact.com)获取更多信息。

1013777参数

参数
安装方式 导线安装
零件状态 在售
包装方式 卷带包装

1013777厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1013777数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线- 触点 PHOENIX CONTACT 1013777 1013777数据手册

1013777封装设计

查看详情并下载
Symbol
Footprint
3D Model
