2601-1103

产品分类: 接线- 触点
厂牌: WAGO
产品描述:
供应商型号: Q-2601-1103
供应商: 云汉优选
标准整包数: 1
WAGO 接线- 触点 2601-1103

2601-1103概述


    产品简介

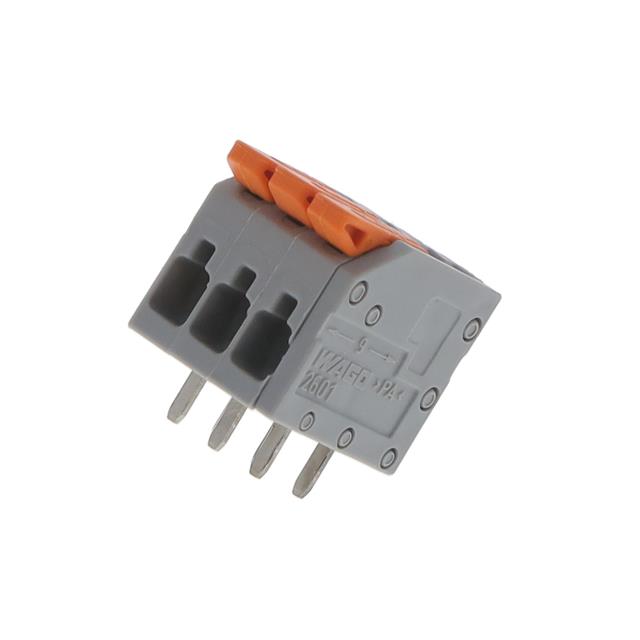

    本产品为一款用于印刷电路板(PCB)的终端块,型号为2601-1103,由WAGO公司生产。该终端块采用杠杆操作方式,能够安全可靠地连接导线。其额定电压范围广泛,适用于工业自动化、建筑自动化和能源管理等多个领域。产品颜色为灰色,外形紧凑且易于安装。

    技术参数


    - 尺寸与间距
    - 针间距:3.5 mm
    - 宽度:12 mm
    - 高度:16.35 mm
    - 深度:16.58 mm
    - 焊接针长度:3.6 mm
    - 孔径:1.2 (+0.1) mm
    - 电气特性
    - 额定电压:160 V(III/3)、320 V(II/2)
    - 冲击电压:2.5 kV(III/3、III/2)
    - 脉冲电压:2.5 kV(II/2)
    - 额定电流:17.5 A(IEC/EN标准),10 A(UL/CSA标准)
    - 绝缘材料
    - 材料:聚酰胺(PA66)
    - 阻燃等级:UL94 V0
    - 适用导线类型
    - 固体导线:0.14至1.5 mm² / 26至16 AWG
    - 细绞导线:0.2至1.5 mm² / 24至16 AWG
    - 带绝缘套管的细绞导线:0.25至0.75 mm²
    - 带非绝缘套管的细绞导线:0.25至1.5 mm²
    - 环境要求
    - 工作温度范围:-60至+105°C
    - 加工温度范围:-35至+60°C
    - 持续工作温度:-60至+105°C

    产品特点和优势


    该产品具有多种显著的特点和优势。首先,它采用了Push-in CAGE CLAMP®连接技术,可以实现固态和带套管的细绞导线的无工具压接,操作简便直观。其次,多个夹紧单元可同时保持开启状态,便于多芯电缆的连接。此外,测试可以在导线插入方向的平行和垂直两个方向进行,确保可靠检测。

    应用案例和使用建议


    该产品常用于工业自动化、建筑自动化和能源管理系统中。例如,在制造自动化生产线中,该终端块可以用于连接传感器和执行器的信号传输线路。在实际应用中,建议使用适配的工具(如小螺丝刀)辅助导线的压接,以确保可靠的电气连接。对于非刚性导线,特别注意导线需预剥离适当的长度(8至9毫米),避免过度弯曲导致接触不良。

    兼容性和支持


    该产品可与各种类型的焊接引脚电路板兼容。制造商WAGO提供了详尽的技术支持和售后服务,用户可通过官网或销售代表获取详细信息和支持。

    常见问题与解决方案


    - 问题1:如何处理非刚性导线?
    - 解决方案:对于非刚性导线,需要使用杠杆打开夹紧单元,然后将导线压入。

    - 问题2:连接导线时出现接触不良怎么办?
    - 解决方案:检查导线是否预剥离适当长度,确保导线正确压入夹紧单元,并使用适当的工具(如小螺丝刀)辅助压接。

    - 问题3:产品如何进行测试?
    - 解决方案:测试可以在导线插入方向的平行和垂直两个方向进行,确保检测到所有连接点。

    总结和推荐


    总体来看,2601-1103型PCB终端块以其便捷的操作、广泛的适用性及良好的电气性能,成为众多自动化系统的理想选择。无论是工业自动化还是楼宇自动化领域,该产品都表现出色。因此,强烈推荐在需要高性能连接解决方案的场合下使用此产品。

2601-1103参数

参数
安装方式 通孔安装
包装方式 盒装

2601-1103厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

2601-1103数据手册

厂牌 PDF简要描述 下载
WAGO 接线- 触点 WAGO 2601-1103 2601-1103数据手册

2601-1103封装设计

查看详情并下载
Symbol
Footprint
3D Model
