2604-1505

产品分类: 接线- 触点
厂牌: WAGO
产品描述: PCB Terminal Block, operating lever, 4 mm2, Pin spacing 11.5 mm, 5-pole, Push-in Cage Clamp
供应商型号: 2604-1505
供应商: 云汉优选
标准整包数: 40

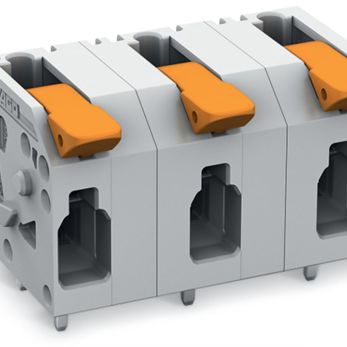

WAGO 接线- 触点 2604-1505

2604-1505概述


    产品简介


    PCB终端块(PCB Terminal Blocks)是专门为电力电子设计的连接器,旨在满足现代紧凑型设计的需求。它们适用于功率信号集成到PCB上的应用,特别是在电源、频率逆变器和伺服驱动等高要求应用中。该类产品不仅需要能够承载大电流,还需要具备易于操作和灵活布线的特点。

    技术参数


    2624系列
    - 导体截面积:4 mm²
    - 额定电压(III / 3):320 V,630 V,1000 V
    - 最大额定电流:32 A
    - UL/CSA认证:待审批
    - 可插入导体范围:固态0.2 ... 6 mm²,细线0.2 ... 6 mm²
    - 插孔间距:5 mm,7.5 mm,11.5 mm
    - 操作温度范围:未知
    2626系列
    - 导体截面积:6 mm²
    - 额定电压(III / 3):800 V
    - 最大额定电流:41 A
    - UL/CSA认证:待审批
    - 可插入导体范围:固态0.5 ... 10 mm²,细线0.5 ... 10 mm²
    - 插孔间距:7.5 mm
    - 操作温度范围:未知
    2636系列
    - 导体截面积:16 mm²
    - 额定电压(III / 3):1000 V
    - 最大额定电流:76 A
    - UL/CSA认证:待审批
    - 可插入导体范围:固态0.75 ... 16 mm²,细线0.75 ... 25 mm²
    - 插孔间距:10 mm
    - 操作温度范围:未知

    产品特点和优势


    WAGO的PCB终端块结合了多种优势。例如,2624系列通过其独特的弹簧压力连接技术Push-in CAGE CLAMP®,实现了无工具操作,同时支持固态和细线导体的插入。此外,这些终端块还提供了一个节省空间的设计,使连接更加紧凑,从而降低设备连接成本。2626系列则在6 mm²的导体截面积上表现出色,适用于更强大的电力需求。而2636系列进一步增强了这一优势,适用于更高电流的应用,例如16 mm²的导体截面积,支持76 A的最大额定电流。

    应用案例和使用建议


    应用案例
    - 电源模块:WAGO的PCB终端块非常适合用于电源模块,因其坚固耐用且连接稳定。
    - 逆变器系统:逆变器系统需要可靠高效的连接技术,WAGO的产品正是为此设计的。
    使用建议
    - 在处理高电流应用时,选择合适导体截面积和电流承载能力的终端块至关重要。例如,对于16 mm²导体的应用,建议使用2636系列以确保最大电流的传输。
    - 确保按照制造商提供的插拔指导进行操作,避免因操作不当导致连接松动。

    兼容性和支持


    WAGO的PCB终端块不仅兼容现有的工业标准解决方案,还可以完美集成到有限空间内和面板穿透应用中。厂商提供了详尽的技术文档和客户支持,包括技术咨询和售后服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 导体无法插入 | 检查插孔是否有足够的空间,确认导体未弯曲或损坏。 |
    | 连接不稳定 | 检查插孔是否有污物或氧化,清洁后重新插入导体。 |

    总结和推荐


    综上所述,WAGO的PCB终端块以其全面的产品线、高效的Push-in CAGE CLAMP®连接技术和出色的操作便利性,在电力电子应用中表现出色。无论是追求高效连接还是空间节约,WAGO的产品都是理想的选择。鉴于其优异的性能和广泛的应用范围,强烈推荐使用WAGO的PCB终端块。

2604-1505参数

参数
长*宽*高 19.2mm*53.4mm*20.7mm
安装方式 通孔安装
零件状态 在售
包装方式 盒装

2604-1505厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

2604-1505数据手册

厂牌 PDF简要描述 下载
WAGO 接线- 触点 WAGO 2604-1505 2604-1505数据手册

2604-1505封装设计

查看详情并下载
Symbol
Footprint
3D Model
